高精度机械式游标卡尺结构设计方案

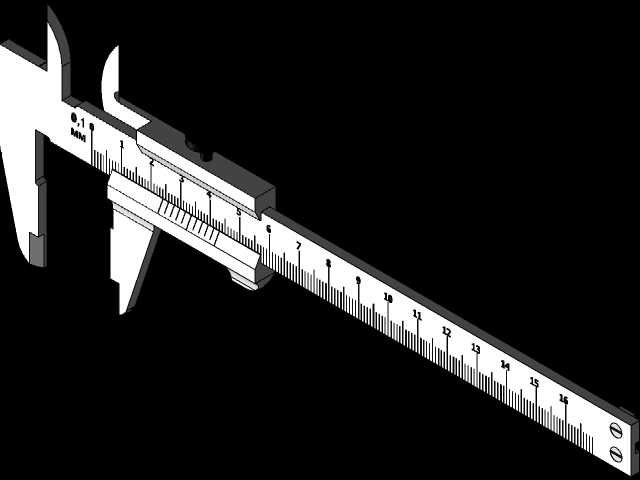

　　在机械加工现场的工序间检验环节，这款游标卡尺是一线操作工人和质检人员最常取用的手动测量器具，从毛坯件的粗加工余量核查，到精加工后工件的内外径、台阶深度、孔距尺寸复核，都能通过这一把工具完成基础测量需求，不需要频繁更换不同量程的测量器具，大幅降低工位上的量具管理成本。它的主尺身采用长条形平直结构设计，尺身正面蚀刻有均匀分布的毫米刻度线，刻度线的蚀刻深度控制在0.02mm以内，避免长期使用后刻度磨损导致读数偏差，尺身的直线度公差严格控制在0.01mm/100mm范围内，保证滑动尺框移动过程中不会出现卡滞或偏斜，测量时的基准面始终保持贴合。

　　尺框组件是整个卡尺的核心活动部分，上方集成的紧固螺钉可以在测量完成后锁定尺框位置，方便操作人员将卡尺从工件上取下后再进行读数，避免移动过程中尺框窜动导致测量值失准；尺框上附带的游标刻度采用错位分度设计，配合主尺刻度实现0.02mm的读数精度，足够满足普通机加工件的IT7-IT10级公差检测需求，不需要动用千分尺这类更高精度但操作更繁琐的量具。卡尺的测量爪分为内外两组，内侧的尖爪用于测量工件的内孔直径、沟槽宽度，外侧的平爪用于测量工件的外圆直径、外形长度，尺身尾部延伸出的深度测杆则可以直接测量盲孔深度、台阶高度，三个测量功能集成在同一把尺身上，覆盖了金属切削加工中90%以上的常规尺寸测量场景。

　　从设计层面来看，这款卡尺的整体结构没有多余的冗余部件，所有活动部件的配合间隙都经过反复调校，尺框和主尺之间的配合面采用研磨工艺处理，滑动时的阻尼感均匀，既不会因为间隙过大出现测量爪歪斜，也不会因为间隙过小导致滑动卡顿影响测量效率。测量爪的测量面经过淬火处理，表面硬度达到HRC58-62，长期接触金属工件也不会出现磨损凹陷，保证测量基准面的平面度始终符合计量要求；深度测杆和主尺尾端的导向孔配合间隙控制在0.01mm以内，测量深度时测杆不会出现偏摆，深度测量的误差可以控制在分度值范围内。

　　在实际车间使用场景中，这款卡尺不需要外接电源，也没有复杂的电子元器件，在存在切削液、金属粉尘的恶劣加工环境下也能稳定使用，不会出现数显卡尺容易出现的电路故障、电池亏电问题，对使用环境的适应性极强。它的整体长度根据量程设计为适配0-150mm测量范围的尺寸，尺身宽度控制在15mm左右，握持时的重心落在尺框位置，单手握持即可完成测量操作，另一只手可以同时固定工件或者记录测量数据，操作流程十分顺畅。尺框上的防滑纹理设计可以避免手上沾有切削液时出现打滑，推动尺框的过程中可以精准控制进给量，测量小尺寸工件时不会因为推力过大导致测量爪压伤工件表面或者出现测量变形。

　　从安装和维护的角度来说，这款卡尺的结构完全采用机械配合，没有复杂的连接紧固件，日常维护只需要定期在尺身和尺框的配合面涂抹少量防锈润滑油，避免长期接触水汽出现锈迹即可，不需要专业的计量人员进行复杂校准，只需要定期用标准量块核查示值误差，就可以持续保持测量精度。测量爪的磨损修复也十分便捷，通过研磨测量面就可以恢复平面度要求，不需要整体更换量具，全生命周期的使用成本远低于电子类测量器具，非常适合加工车间批量配置作为工位通用量具使用。在装配线的零部件入厂检验环节，检验人员携带这一把卡尺就可以完成外协加工件的尺寸抽检，不需要携带多件不同功能的测量工具，大幅提升巡检的工作效率。
