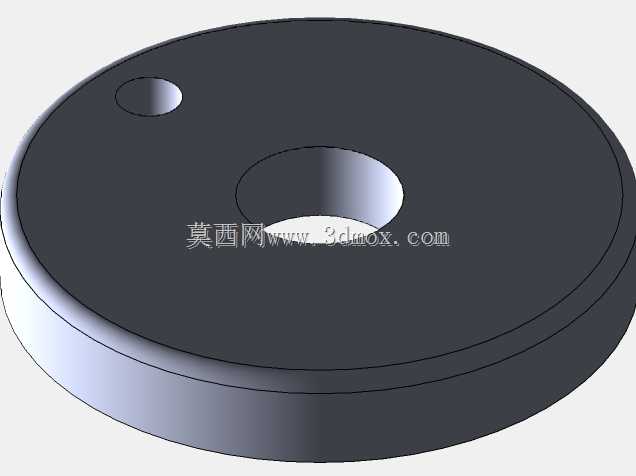

这套三维结构对应车间里常见的划线与找正辅具,主体由圆形加重底座、直立光杆、横向夹持滑套、锁紧旋钮和尖端划针组成,主要用于平板划线、工件轮廓找正、高度转移以及小型检测工位的辅助定位。底座采用圆盘式布局,中心预留通孔,既可以通过螺栓或压板固定在检验平台上,也能利用自重保持稳定;圆盘底面需要控制平面度,避免放置在铸铁平板或花岗岩平台上出现晃动。直立杆与底座之间采用同轴装配关系,杆身作为高度调节的导向基准,表面粗糙度和直线度会直接影响滑套移动手感与重复定位精度。

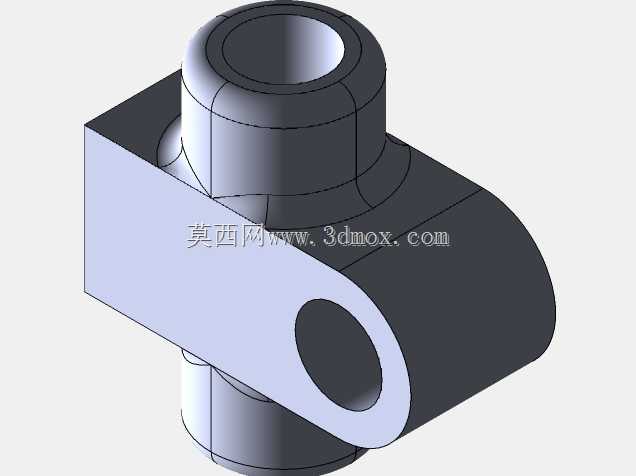

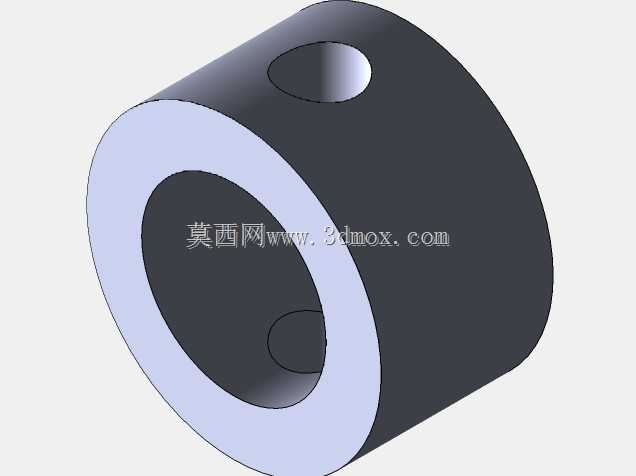

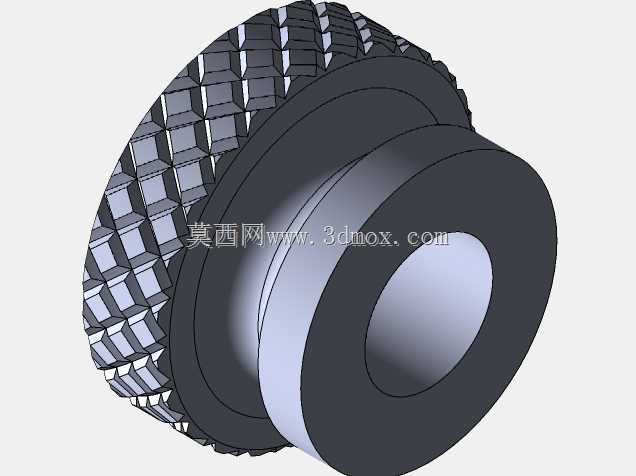

横向夹持组件套在立杆上,通过侧面旋钮实现升降锁紧,结构思路偏向简单可靠的快调方式:粗调时松开旋钮,将滑套沿立杆推到接近目标高度;精调时再小幅移动并锁紧,使划针尖端对准工件边线、刻线或基准面。滑套侧向伸出的夹孔用于装夹划针,针杆角度和伸出长度可根据作业姿态调整,尖端朝下时适合在工件表面划线,侧向布置时也可配合平台进行高度比对。旋钮外圈设计有滚花,便于手工施加扭矩,不需要额外扳手即可完成锁紧,这在频繁换件、反复调整的检验场景中比较实用。
从安装边界看,圆盘底座直径决定了整台辅具的抗倾覆能力,立杆高度则决定有效工作范围;横向针体伸出后会形成偏载,因此模型在结构上需要保证夹持块与立杆之间有足够接触长度,避免锁紧后出现点头或偏转。底座中心孔的位置与直径兼顾固定和减重,若在自动化线旁使用,可通过孔位加装定位销,使支座相对平台槽道保持固定方位。
实际应用中,这类装置常出现在机加工首件检验、钳工划线、焊接拼装找正和设备装配工位。它不像标准高度仪那样承担精密读数任务,更强调快速、直观和可操作性:工件放到平台后,操作者可以先以加工面或毛坯基准为参照,调整针尖高度,再在工件表面拉出平行于平台的参考线;对于轴类、板类或焊接件,也能用针尖轻触轮廓,判断装配边是否等高、压装面是否偏移。建模时需要重点表达立杆与底座的同轴约束、滑套与光杆的间隙配合、夹针孔与锁紧螺钉的位置关系,以及旋钮螺纹预紧后对夹持力的影响。划针尖端属于易损部位,结构上应便于更换,针尖磨损后可拆下修磨或替换,而支座本体继续保留,这样更符合车间长期使用的维护逻辑。
