桌上足球台SolidWorks结构设计

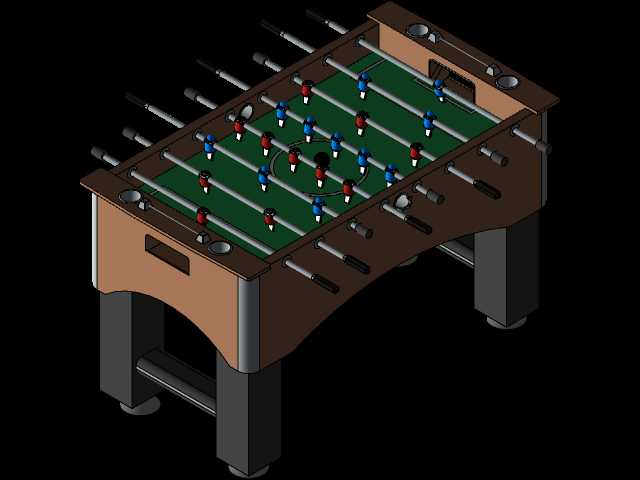

　　这款桌上足球台的三维结构设计，核心围绕商用游艺场景与家庭休闲场景的双重使用需求展开，在结构合理性与游玩体验之间做了多轮平衡。从实际使用场景来看，这类设备常布置在桌游吧、企业休闲区、青少年活动中心、家庭娱乐室等区域，需要兼顾高频使用下的结构耐用性，以及日常移动、摆放的安装边界适配。

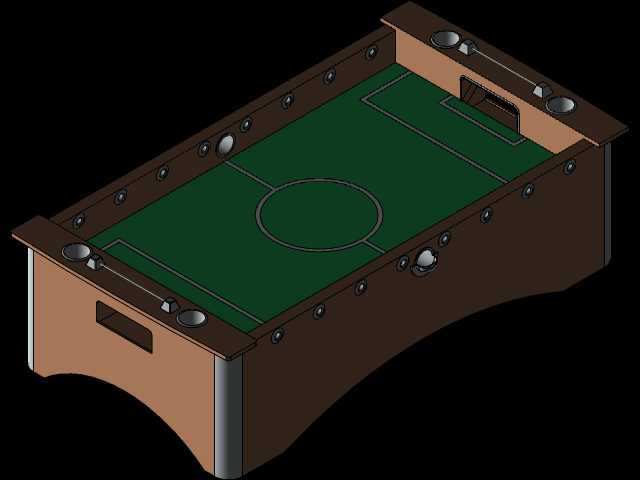

　　设计过程中首先确定了整体的外形尺寸边界，整体台体长度控制在1.4米级，宽度0.8米级，台面高度适配多数成年用户站立操作的舒适区间，台脚底部预留了可调脚垫的安装位，可适配地面存在3mm以内高低差的安装场景，避免台体晃动影响操作手感。台体框架采用拼接式箱型结构，外侧的棕色饰板与内部的承力框架做了分层设计，内部承力层选用高密度复合板材拼接，通过预埋的金属螺母实现杆位的固定，避免长期频繁转动操作杆导致的孔位松旷；外侧饰板做了圆弧倒角处理，既避免尖锐边角磕碰用户，也能提升整体外观的整体性。

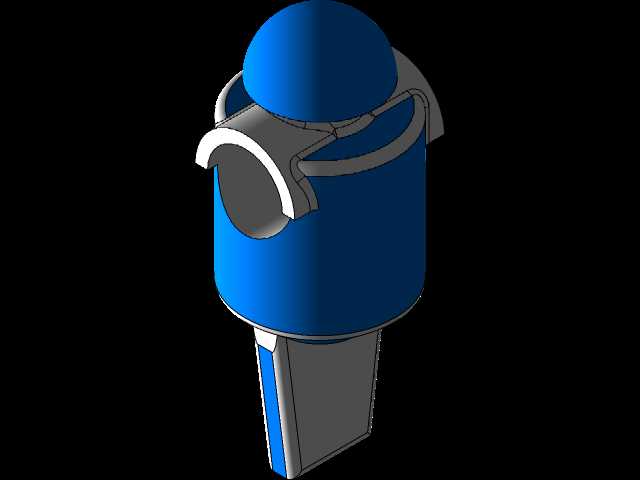

　　台面部分采用绿色仿真场地纹理设计，和真实足球场地的视觉感受保持一致，场地上的球员人偶按照标准桌上足球的排布规则固定在金属操作杆上，每根操作杆对应一排人偶，红蓝两色区分对阵双方，人偶的脚部做了适配击球的曲面造型，可保证在转动杆体时能稳定击打到台面上的小球，不会出现卡球、击球无力的问题。操作杆采用空心金属杆材质，在保证杆体抗弯强度的前提下降低整体重量，降低用户长时间操作的疲劳感，杆体穿出台体的位置加装了耐磨轴套，既可以降低杆体转动、推拉时的摩擦阻力，也能避免杆体和台体板材直接摩擦产生的异响与磨损，延长设备整体使用寿命。

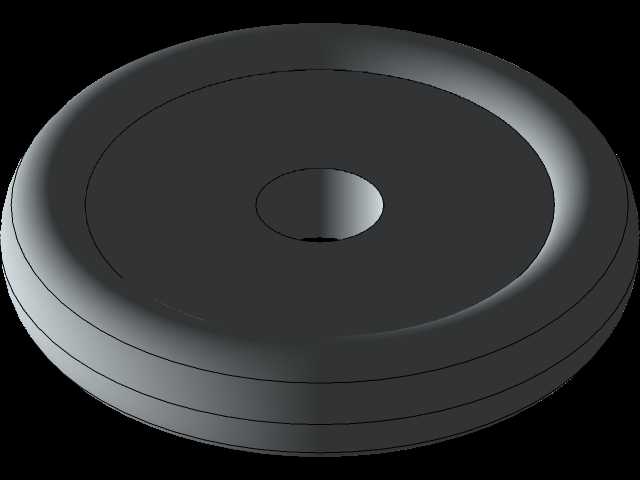

　　台体两端设置了进球槽与落球通道，用户将球攻入对方球门后，小球会顺着内部的倾斜滑道滚到台体端部的取球口，无需伸手到台面内捡球，提升游玩的流畅度。台体侧面预留了计分装置的安装位，可适配滑动式计分牌或者电子计分模块的加装，满足不同场景的使用需求。台脚采用粗柱式支撑结构，四根台脚之间加装了横向连接杆，提升整体框架的抗扭刚度，即使用户在激烈操作时倚靠台体，也不会出现台体变形、晃动的问题，台脚底部的脚垫采用防滑橡胶材质，既可以保护地面不被刮花，也能进一步提升台体放置的稳定性。

　　在结构细节处理上，台体的所有拼接缝隙都做了错位避让设计，避免小球卡入缝隙影响游玩；操作杆的端部加装了防滑手柄，手柄的造型贴合手部握持曲线，长时间操作也不会产生明显的硌手感；台面四周的围挡做了向内的倾斜角度，保证小球碰到围挡后能顺利回弹到场地内，不会出现贴边停滞的问题。整个模型的结构完全按照实际可生产加工的逻辑搭建，所有零部件之间的装配间隙都预留了生产公差余量，不管是用于手板打样验证，还是直接对接批量生产的结构拆解，都可以直接作为结构参考使用，不需要再做大规模的结构调整。
