同轴式三级传动减速箱外观结构设计

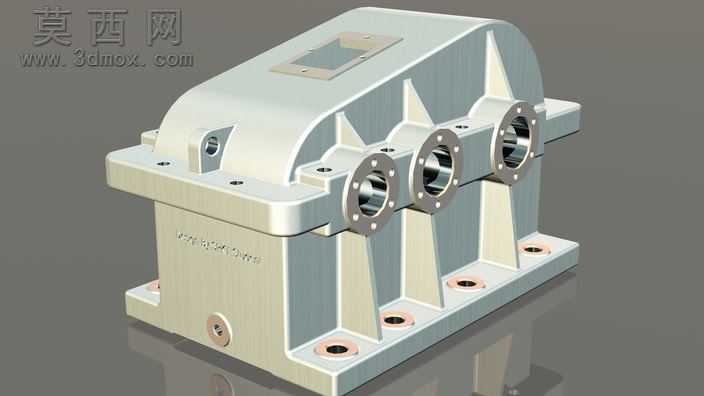

本作品为同轴式三级传动减速箱的三维外观结构模型，建模阶段严格遵循机械设计中减速箱的常规布局规范，先以基准轴、基准面搭建整体定位框架，确定三根平行传动轴的同轴排布间距，再通过拉伸、凸台、切除等基础特征逐步构建箱体主体结构。建模过程中对箱盖与箱座的合箱面做了精准的配合面处理，预留了定位销孔与螺栓连接孔的对应位置，保证上下箱体装配时的定位精度与连接可靠性。箱体侧面的三个轴承安装孔采用同轴度约束设计，每个孔位周边预留了轴承端盖的安装凸台与螺栓孔位，孔位尺寸匹配常规深沟球轴承的安装公差要求，同时在轴承孔外侧设计了密封件安装槽位，满足实际使用中的防漏油需求。箱体底部设计了带安装孔的支撑底座，底座与箱体主体之间添加了加强筋结构，通过筋板提升箱体整体的结构刚性，避免传动过程中箱体受载荷产生形变，底座安装孔采用沉孔设计，可通过螺栓将减速箱稳固固定在设备安装基面。箱盖顶部设计了观察窗安装位，可用于观察内部齿轮啮合状态、加注润滑油，同时预留了透气塞的安装孔位，平衡箱体内外气压避免润滑油渗漏。渲染阶段采用哑光金属漆材质模拟铸铁箱体的真实质感，对安装孔位的金属衬套做了金属光泽区分，合箱面、轴承孔加工面做了高光处理体现机加工表面的平整度，整体渲染光影柔和，清晰展现箱体的外部结构细节与各安装位的布局关系。设计过程中充分考虑减速箱的实际装配与使用需求，所有外部结构的尺寸比例均参考通用三级减速箱的设计参数，各凸台、筋板、安装位的布局既满足结构强度要求，也兼顾了铸造工艺的脱模需求，避免出现壁厚不均、应力集中的结构问题，完整还原了工业用三级减速箱的外部结构特征。
