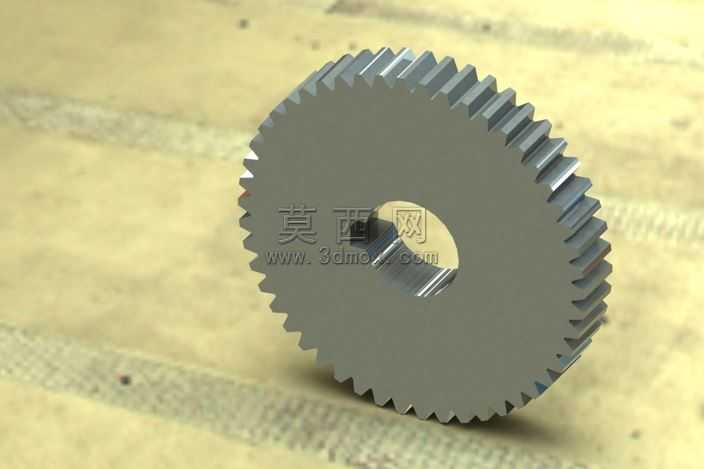

苏联16型车床配套传动齿轮三维设计

本模型为苏联16型车床配套的传动直齿轮，建模过程以还原老式车床齿轮的实际结构参数为核心，首先依据老式机床齿轮的测绘参考数据确定基础参数：齿顶圆、分度圆、齿根圆尺寸严格匹配渐开线圆柱齿轮的标准齿形参数，齿数、模数、压力角均参照同类型老式车床齿轮的通用规格设定，保证齿形啮合的合理性。建模阶段先绘制齿轮的齿形轮廓，通过渐开线方程生成精准的齿廓曲线，经阵列得到完整的轮齿结构，再完成中心带键槽的轮毂结构设计，键槽尺寸匹配对应车床传动轴的安装标准，保证装配时的周向固定可靠性，轮体部分采用等厚度盘式结构，符合中小模数传动齿轮的轻量化与强度平衡设计逻辑。材质设定上模拟机床齿轮常用的45号调质钢材质，渲染时赋予金属哑光质感，表面添加细微的加工纹理与使用痕迹，还原老式机床零件的金属质感，轮齿端面添加轻微的倒角处理，既符合实际加工的工艺要求，也避免渲染时出现锐利边缘的失真效果。结构设计上充分考虑车床传动的受力需求，轮齿与轮毂的过渡部分做圆角处理，减少应力集中，中心孔与键槽的公差设定参考机床传动轴的配合标准，保证虚拟装配时的配合精度符合实际使用要求。设计过程中重点还原苏联老式机床零件的结构特征，没有多余的装饰性结构，完全以功能实现为核心，轮齿的齿向、齿厚参数均经过啮合校验，保证同模数齿轮能够实现正确的传动啮合，整体模型结构完整，细节还原度高，可用于老式车床的维修测绘参考、传动结构教学演示以及机械设计的案例参考，模型的结构拆分逻辑清晰，轮齿、轮毂、键槽等特征独立可编辑，方便后续根据实际需求调整参数或进行装配仿真使用。
