户外艺术装置金属口琴雕塑结构设计

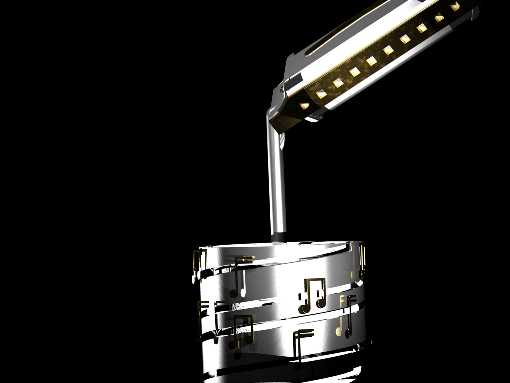

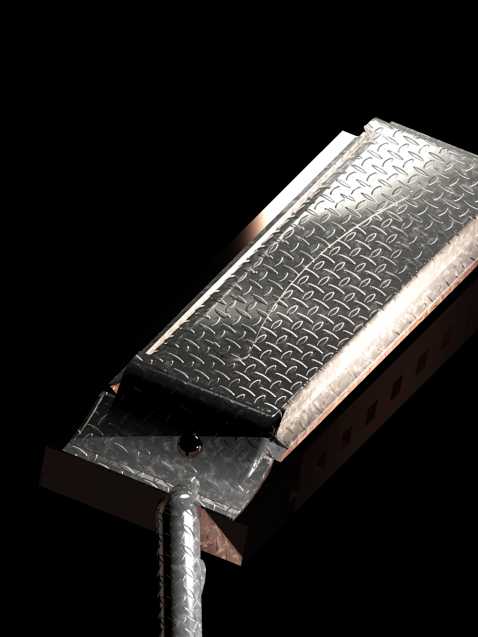

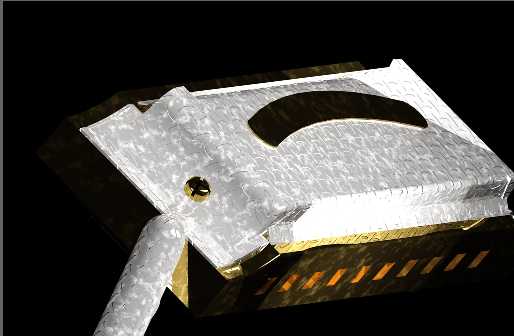

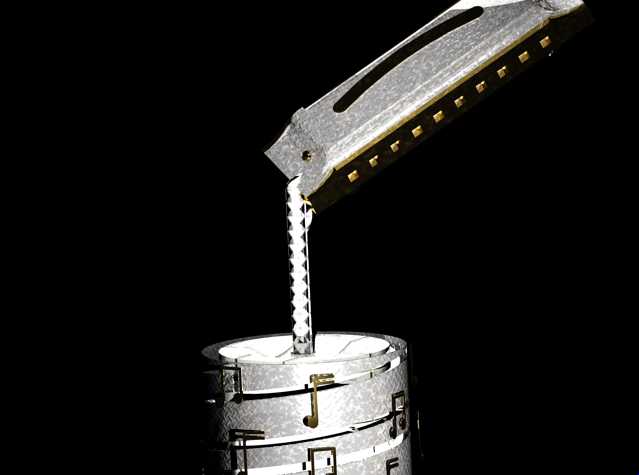

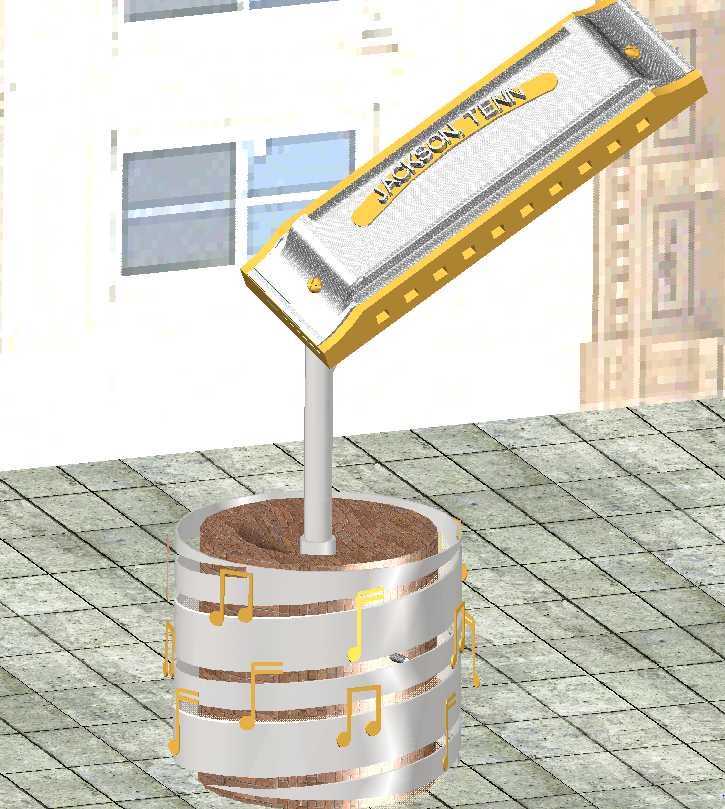

　　这款口琴造型的金属艺术装置，主要落地于城市公共休闲区、文创产业园区、音乐主题广场这类公共空间，作为景观节点的视觉核心存在，同时也可作为商业空间户外美陈、主题活动现场的标志性装置使用，区别于常规纯装饰性雕塑，其结构设计兼顾了户外长期服役的力学稳定性与造型还原度。从结构拆分来看，装置分为上部口琴造型悬臂段与下部圆柱形基座两部分，上部悬臂段采用变截面薄壁金属壳体结构，模拟口琴吹口与琴格的形态特征，表面做镜面抛光处理，在户外光照下可反射周边环境光影，弱化大型金属装置的厚重感；琴格位置的开孔并非纯装饰，内部预留了隐藏式LED点光源的安装位，可在夜间呈现均匀的点阵发光效果，光源走线全部从悬臂内部的中空腔体内排布，完全隐藏线缆，

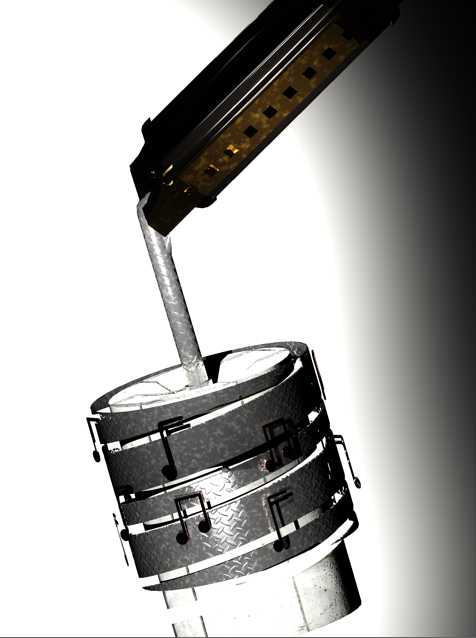

　　避免外露走线破坏造型完整性，同时也能保护线缆免受户外雨水、紫外线侵蚀。下部圆柱形基座采用厚壁金属卷焊成型，外表面蚀刻有高低错落的音符造型浮雕，浮雕深度控制在3-5mm，既保证触感与视觉层次，又不会因为浮雕过深造成积水积灰，增加后期维护难度；基座内部为中空配重腔，现场安装时可根据场地抗风等级要求填充混凝土或配重块，基座底部设计有带加强筋的法兰安装盘，法兰盘上均布8个M24的地脚螺栓孔，可直接与现场浇筑的混凝土基础通过化学锚栓固定，安装边界要求基础平面水平度误差不超过2mm/m，基础周边需预留不小于800mm的检修操作空间，方便后期对内部光源、线路进行维护更换。设计过程中首先对悬臂段的受力做了有限元校核，因为上部悬臂向外延伸长度接近1.

　　2m，在12级阵风载荷下，悬臂根部的最大应力集中位置做了局部加厚处理，加厚区域的壁厚比常规壳体段厚4mm，同时在悬臂与基座连接的位置设置了一圈环形加强筋，避免长期风载造成焊缝疲劳开裂；造型还原阶段，先通过三维扫描获取真实口琴的曲面特征，再对特征做等比例放大与工程化修正，把原产品上的细小倒角、缝隙做了圆弧过渡处理，避免户外使用过程中出现尖锐棱角造成人员磕碰，所有外露边的圆角半径均不小于R5，符合公共设施的安全设计规范。材质选择上，外露金属部件全部采用304不锈钢材质，镜面抛光后做纳米防指纹涂层处理，减少户外灰尘、手印在表面附着的概率，降低后期清洁维护的频率；基座底部与基础接触的位置设置有5mm厚的丁基橡胶减震垫，

　　一方面可以调整安装时的水平误差，另一方面可以避免金属与混凝土硬接触造成的电化学腐蚀，同时也能缓冲大风天气下装置的微小振动，减少地脚螺栓的疲劳载荷。不同于常规工业产品的设计逻辑，这类艺术装置的结构设计需要在造型艺术表达与工程可靠性之间找平衡，既不能为了追求造型极致牺牲结构安全，也不能因为过度加强结构造成造型臃肿，破坏艺术效果；比如最初的方案里悬臂段的倾斜角度更大，造型张力更强，但校核后发现根部弯矩超过了常规不锈钢焊接结构的许用应力，后续在不改变视觉观感的前提下，把悬臂的倾斜角度微调了3度，同时把悬臂内部的支撑筋板从直板改成了随形的曲面筋板，既降低了根部应力，又没有增加额外的外露结构，保证了外观的流畅性。安装流程上，工厂预制阶段会完成所有部件的焊接、抛光、预组装，确认所有拼接缝的错位量不超过0.5mm，光源点亮测试无暗区后再拆分运输，现场只需要完成基座与基础的固定、悬臂段与基座的法兰对接、线缆接通三个步骤，全程不需要现场焊接，大幅降低现场安装的施工难度与周期，也避免现场焊接造成的表面抛光层破坏。
