木制沉箱混凝土浇筑模板结构设计

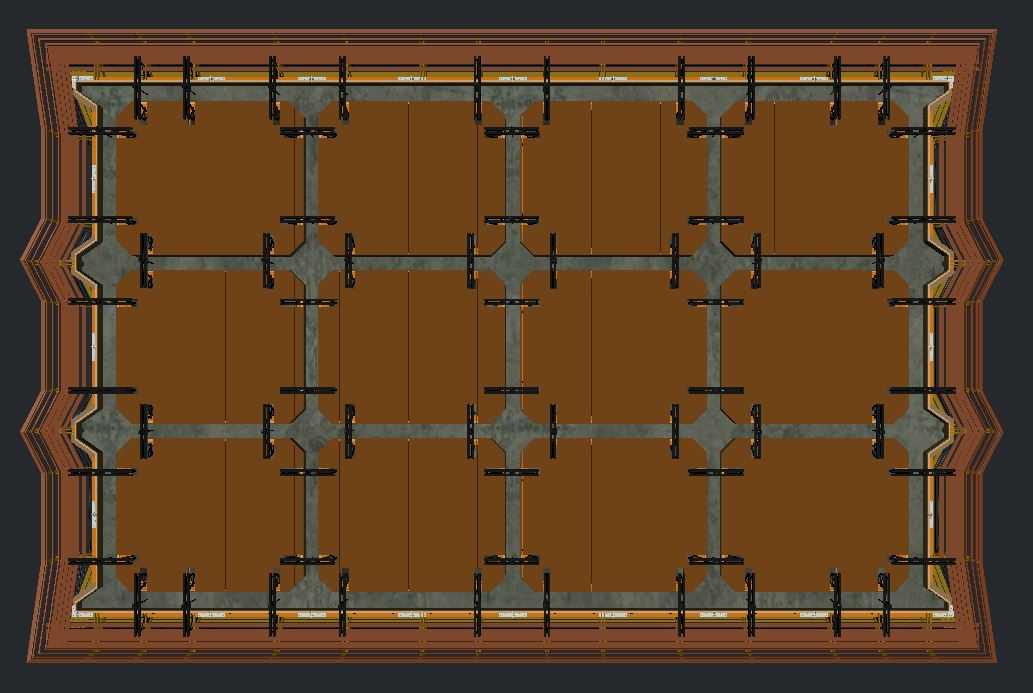

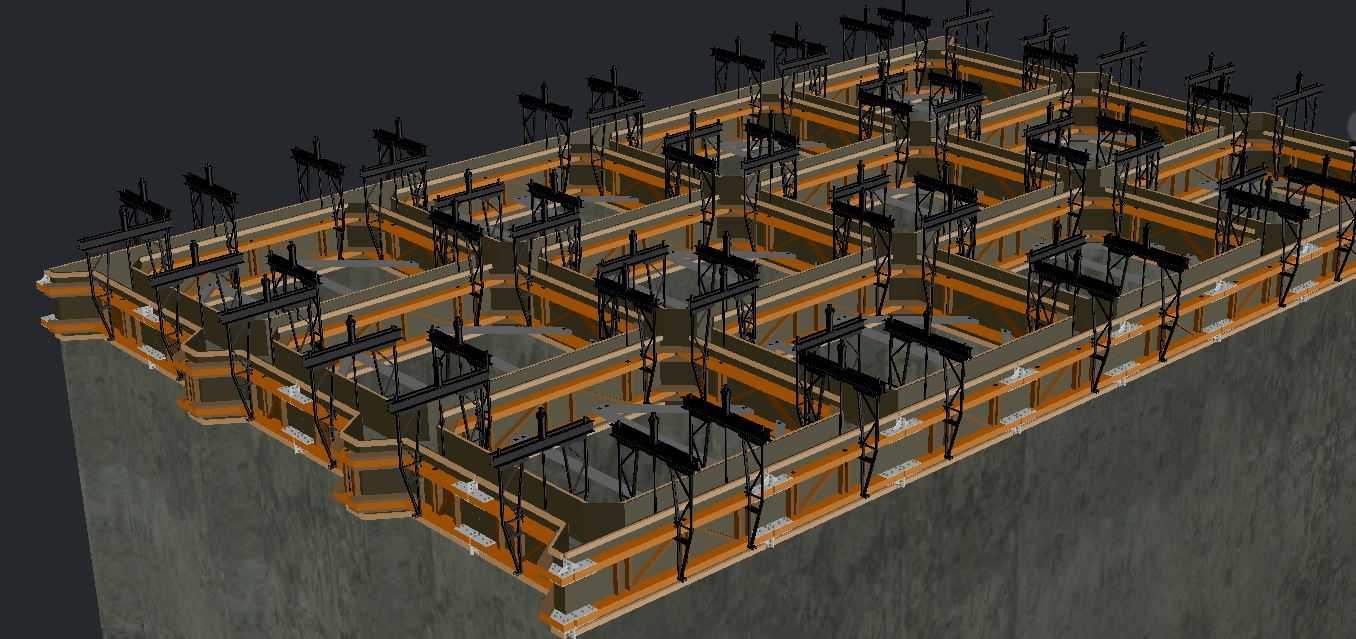

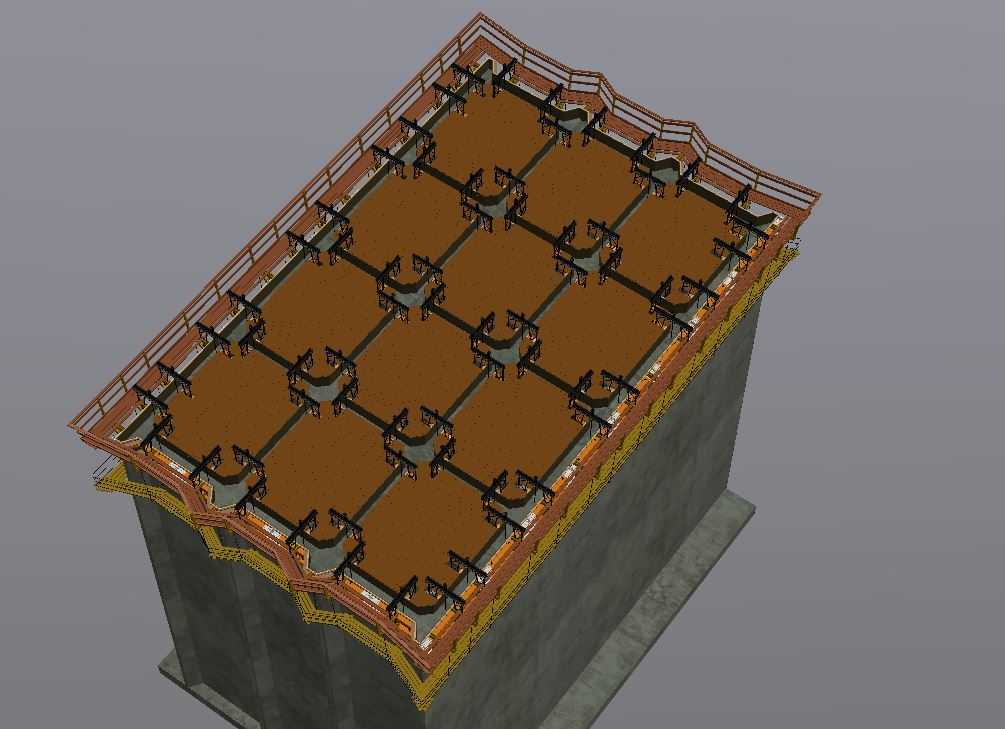

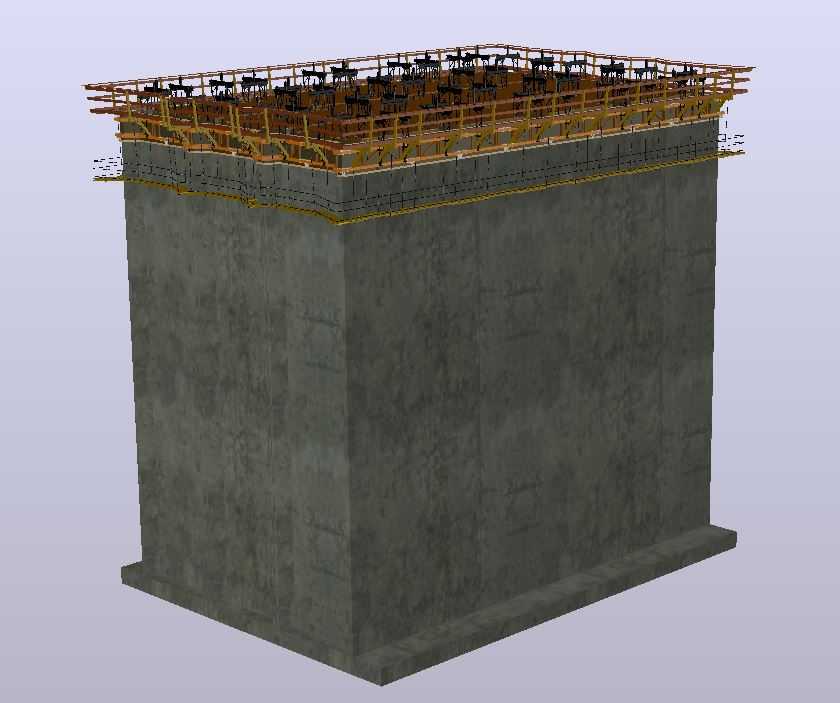

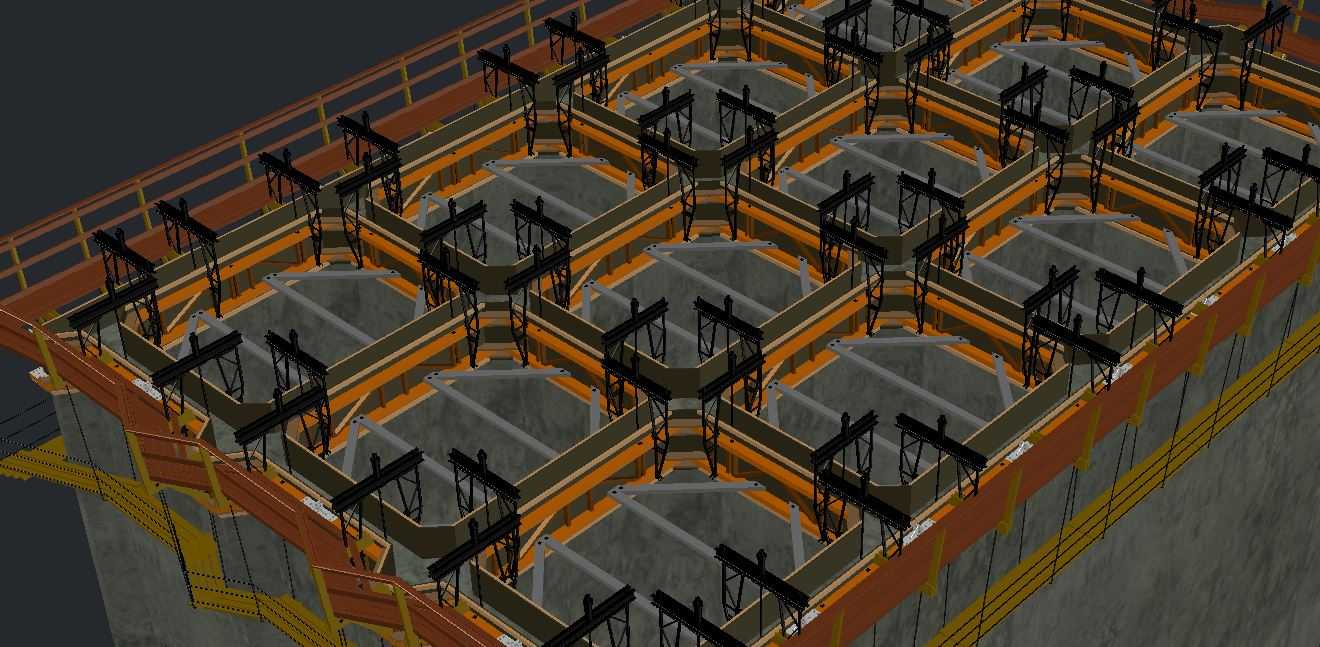

　　这套沉箱浇筑模板结构，主要应用于港口码头、水利护岸、船坞围堰等工程的重力式沉箱预制施工环节，作为沉箱混凝土浇筑的成型工装，替代传统散拼木模的低效作业模式，适配中小型沉箱的现场预制或预制厂批量生产需求。整套模架采用实木构件作为主受力框架，配套对应滑轮组实现模板的开合、移位与脱模操作，无需额外配置大型起重设备即可完成模架的周转调整，适合施工场地受限、吊装资源不足的郊野水利或小型码头作业场景。从结构功能来看，模架整体采用围合式框体布局，内部设置多道横向与纵向的分格肋板，对应沉箱的舱格结构，可一次性完成多舱格沉箱的整体浇筑成型，避免分舱浇筑带来的施工缝渗漏隐患；围合的外模框架设置可调节的锁紧构件，浇筑前可通过锁紧件调整外模的张紧度，

　　抵消混凝土浇筑时的侧压力，防止模架胀模变形，脱模时只需松开锁紧构件，借助配套滑轮的导向作用即可将外模沿水平方向平移脱离成型沉箱，无需垂直起吊，大幅降低脱模作业的安全风险。设计过程中优先考虑了木制构件的受力特性，所有主承力肋条均采用顺纹实木方料拼接，节点位置采用榫卯加穿销的连接形式，避免金属固件长期接触湿混凝土出现锈蚀失效，同时木制构件的自重较轻，单块模架组件可由2-3名作业人员配合搬运移位，适配无大型吊装设备的作业面。模架的内部格板采用可拆式连接设计，可根据待浇筑沉箱的舱格尺寸调整格板的安装位置，适配不同内部分隔规格的沉箱预制需求，无需重新制作整套模架，提升工装的复用率。从安装边界来看，整套模架的底部设置有定位挡块，

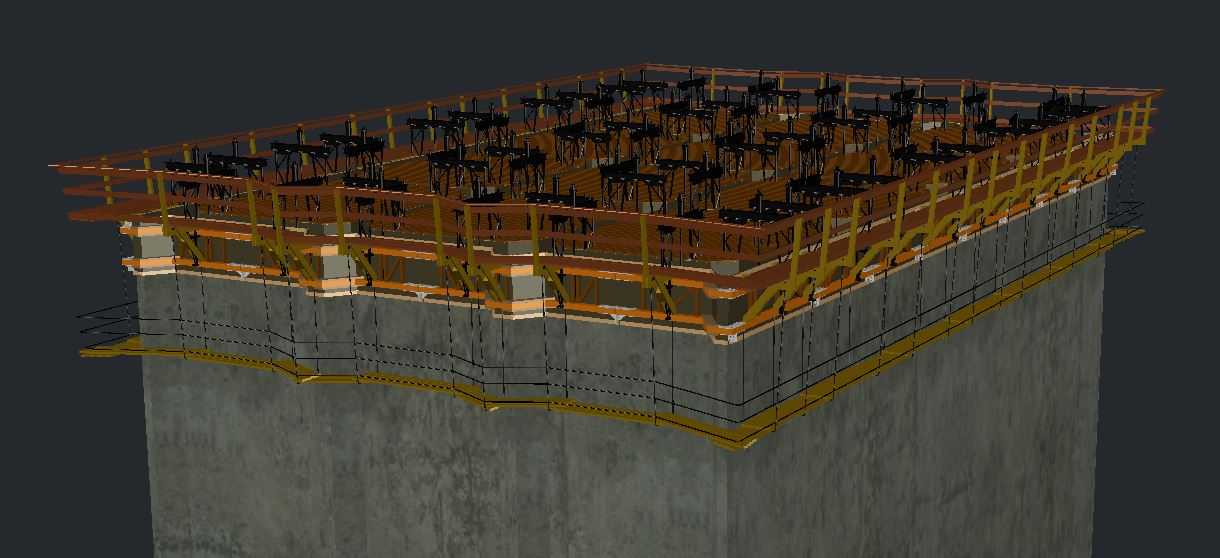

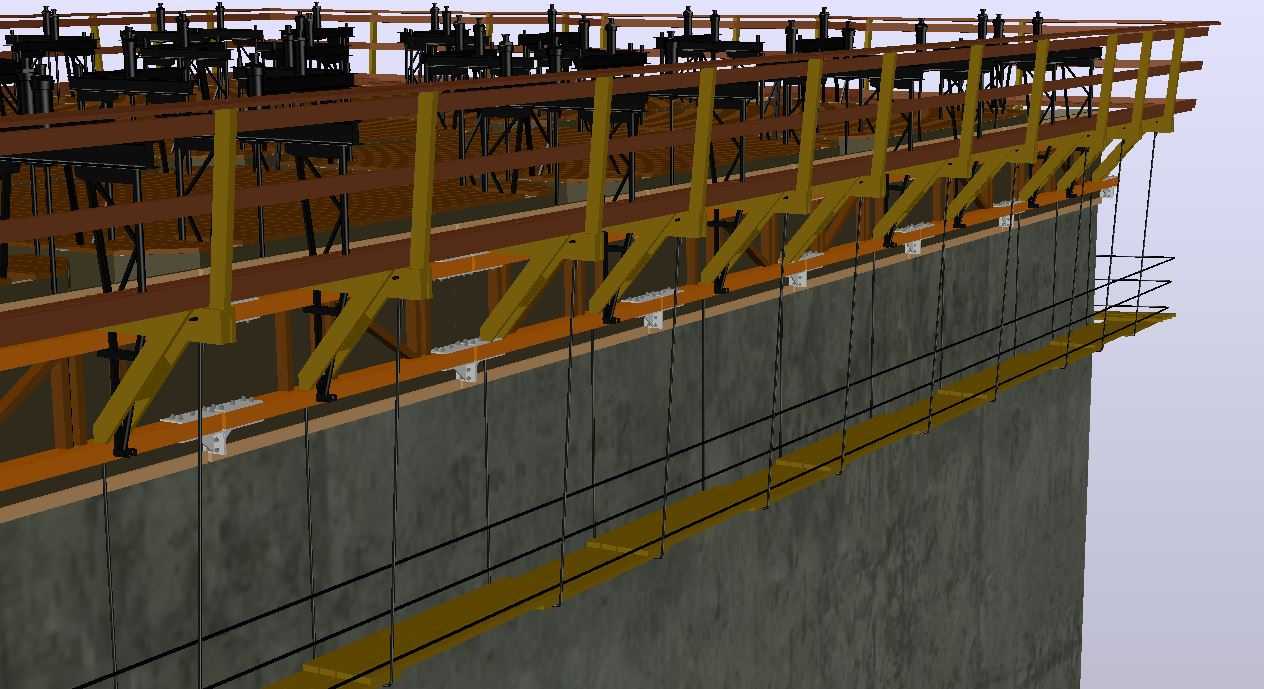

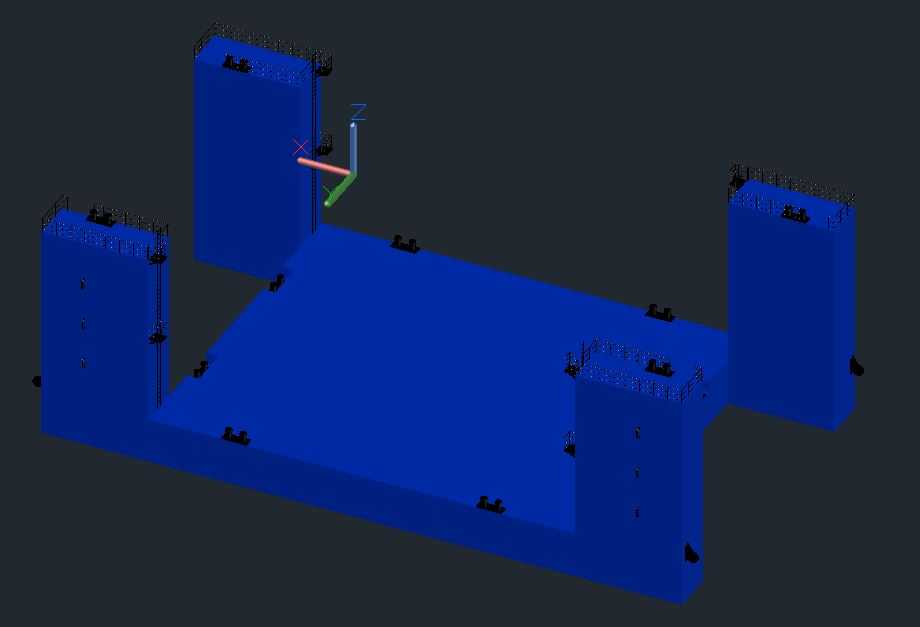

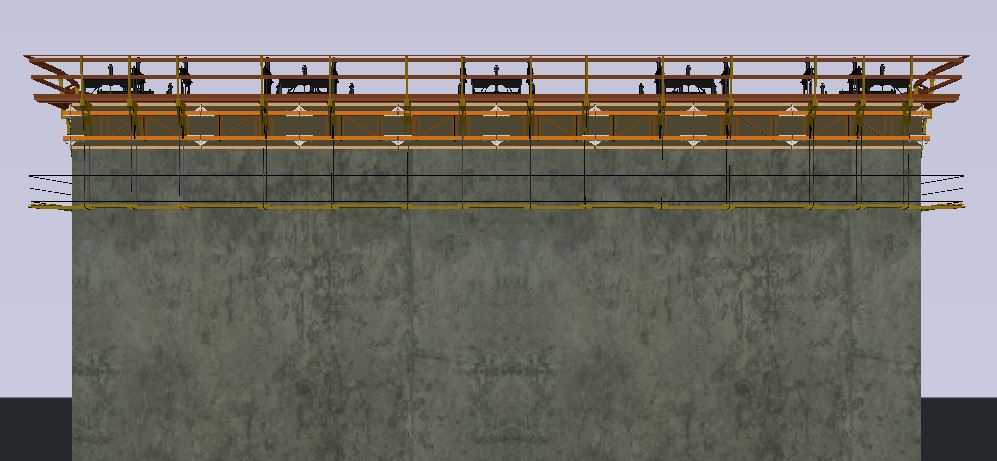

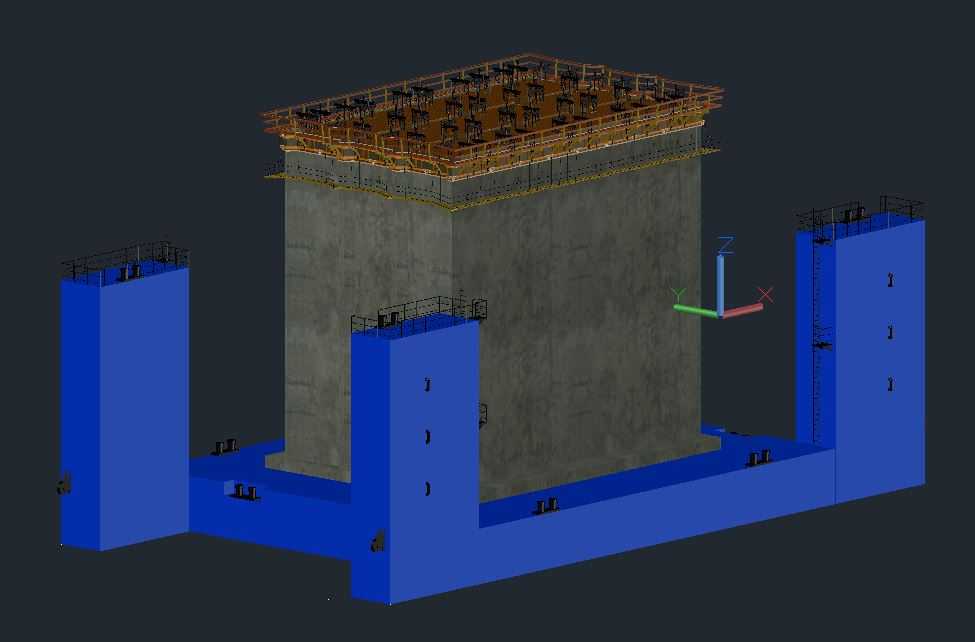

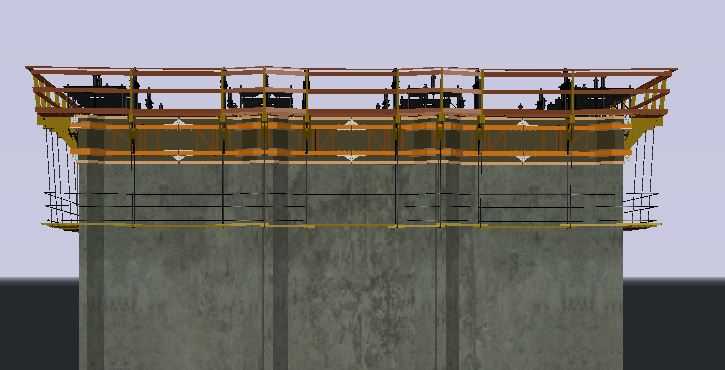

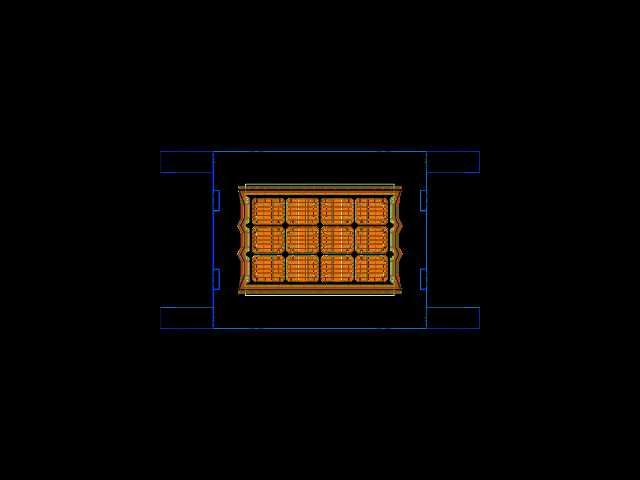

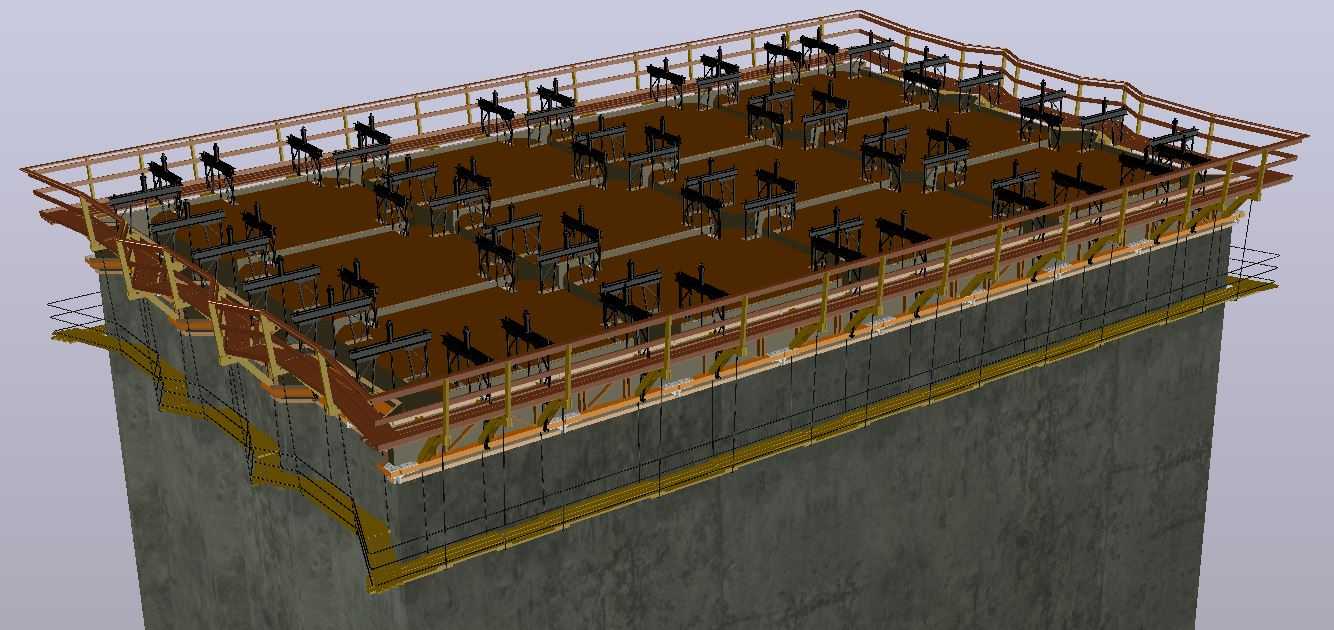

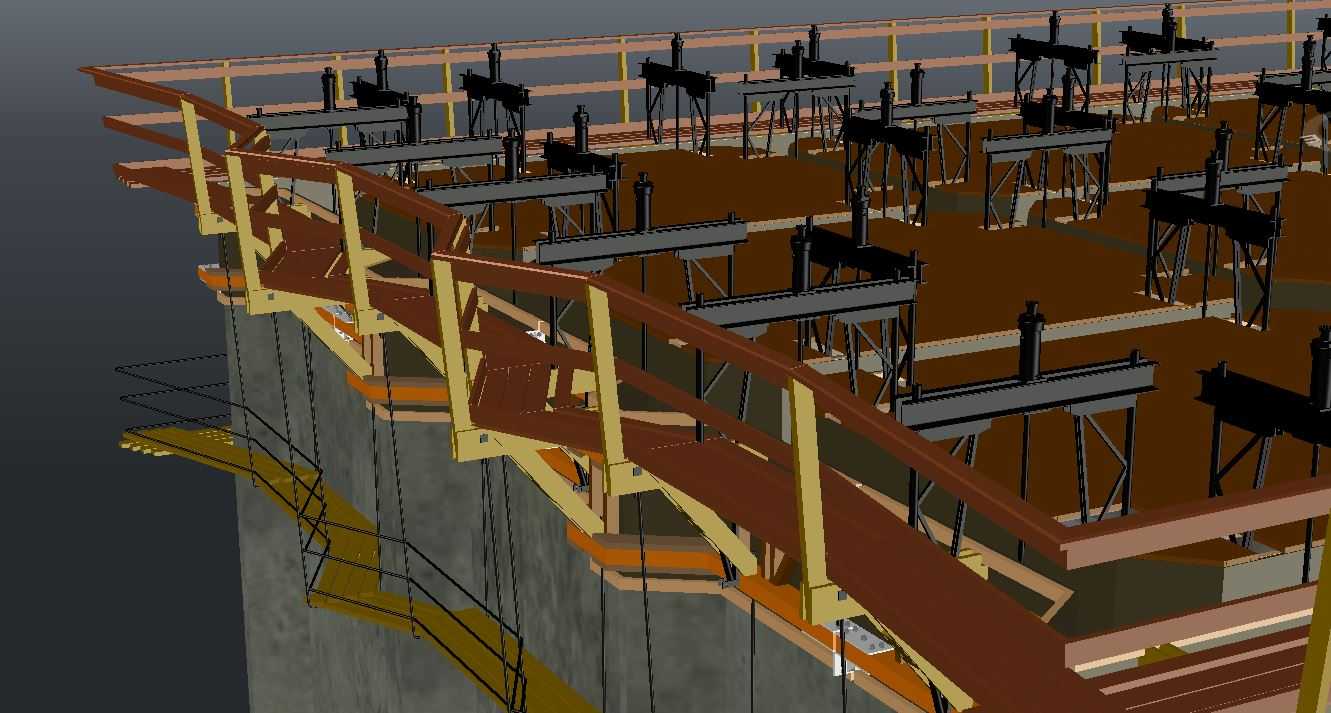

　　安装时只需将模架整体放置在预制台座的定位基准线上，通过底部挡块卡接台座的预埋限位件即可完成模架的定位固定，无需额外浇筑地锚或焊接固定件，模架外侧预留有作业人员操作的通行间隙，单侧操作空间预留宽度满足单人手持振捣设备的作业需求，模架顶部设置有临时作业踏板的挂接位，作业人员可直接在模架顶部完成混凝土布料、振捣作业，无需额外搭设独立操作架。滑轮组的安装位置设置在模架的四个角点外侧，配套的导向滑轨沿预制台座的长度方向布置，脱模时四个角点的滑轮同步受力，可保证外模平移过程中受力均匀，避免模架倾斜卡滞，同时滑轮采用耐磨尼龙材质，不会对预制台座的面层造成刮擦损伤。模架的内表面做了刨光处理，拼接缝隙控制在2mm以内，可减少混凝土漏浆风险，

　　成型后的沉箱表面平整度满足后续防渗涂层的施工要求，无需额外做大面积找平处理。考虑到木制构件的受潮变形特性，设计时在所有木构件与混凝土接触的面预留了0.3%的膨胀余量，避免木材吸水膨胀后导致模架尺寸偏差，同时构件表面涂刷有耐水防护涂层，减少混凝土浆水渗入木材纤维，延长模架的周转使用次数。整套结构没有复杂的异形构件，所有木构件均可在施工现场的简易木工加工棚完成制作替换，出现局部构件损坏时可快速裁切替换，不会因配件采购问题延误施工工期，相比钢制模板，前期制作成本更低，周转灵活性更强，适配小规模、多点位的沉箱施工作业需求。
