微型金属齿轮马达配套安装固定支架

　　在小型自动化执行机构、桌面级创客装置、教学演示实验台这类对动力单元安装精度有要求的场景里，微型齿轮马达的固定可靠性直接决定整套传动链路的运行稳定性，这款适配15.5Dx30L规格6V140RPM金属齿轮马达的安装支架，就是针对小空间动力单元固定需求做的结构设计。日常做小型传动结构调试的时候，很多人会直接用扎带或者热熔胶固定微型马达，短时间试转可能看不出问题，但一旦带负载连续运行，马达受反作用力影响出现偏移，输出轴和从动件的同轴度偏差会快速放大，轻则出现传动卡顿、噪音陡增，重则打坏齿轮、磨断输出轴，这类故障在小型传送带模组、智能小车动力单元、小型旋转展示台的调试现场非常常见，这款支架的设计就是从根源上规避这类安装偏差问题。

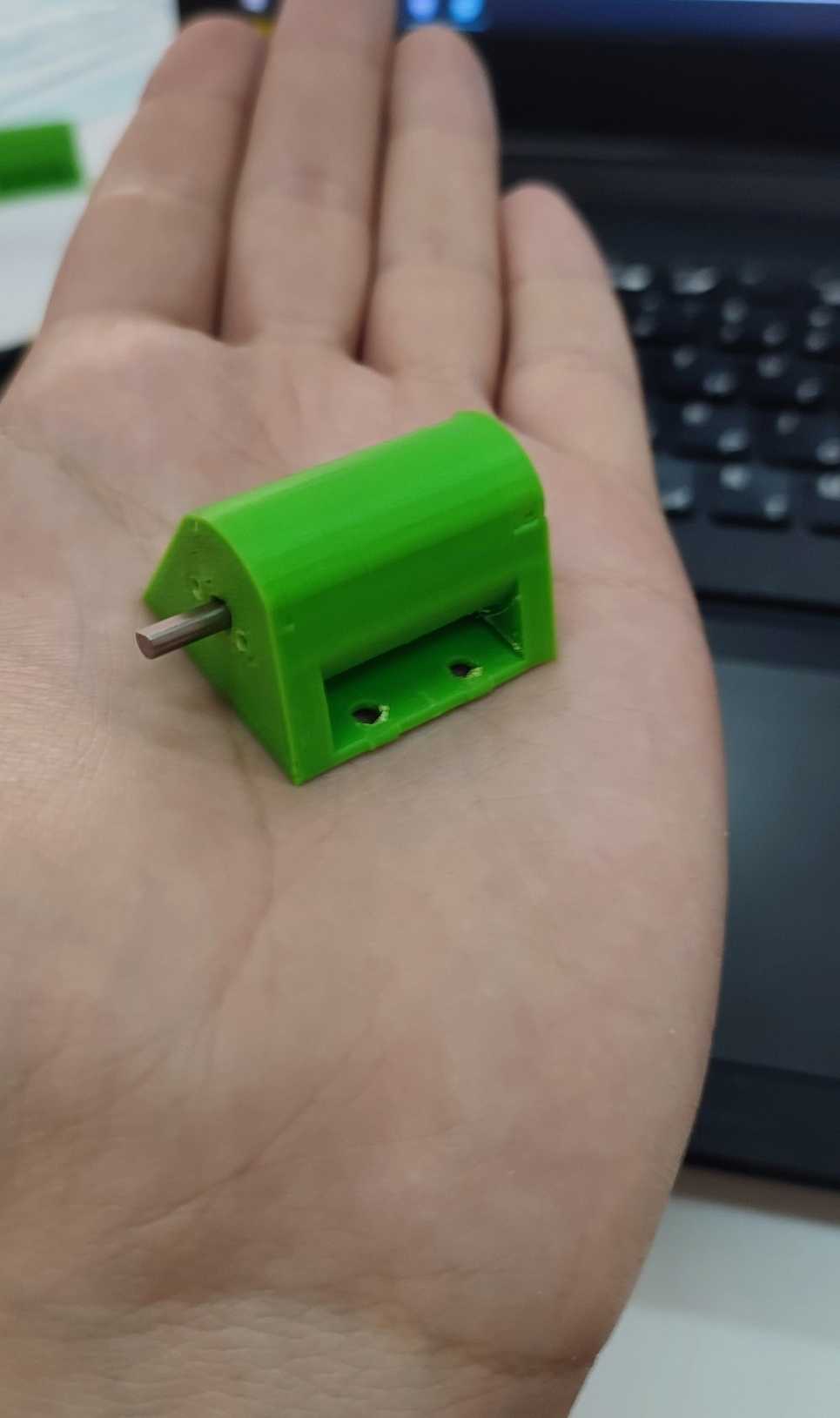

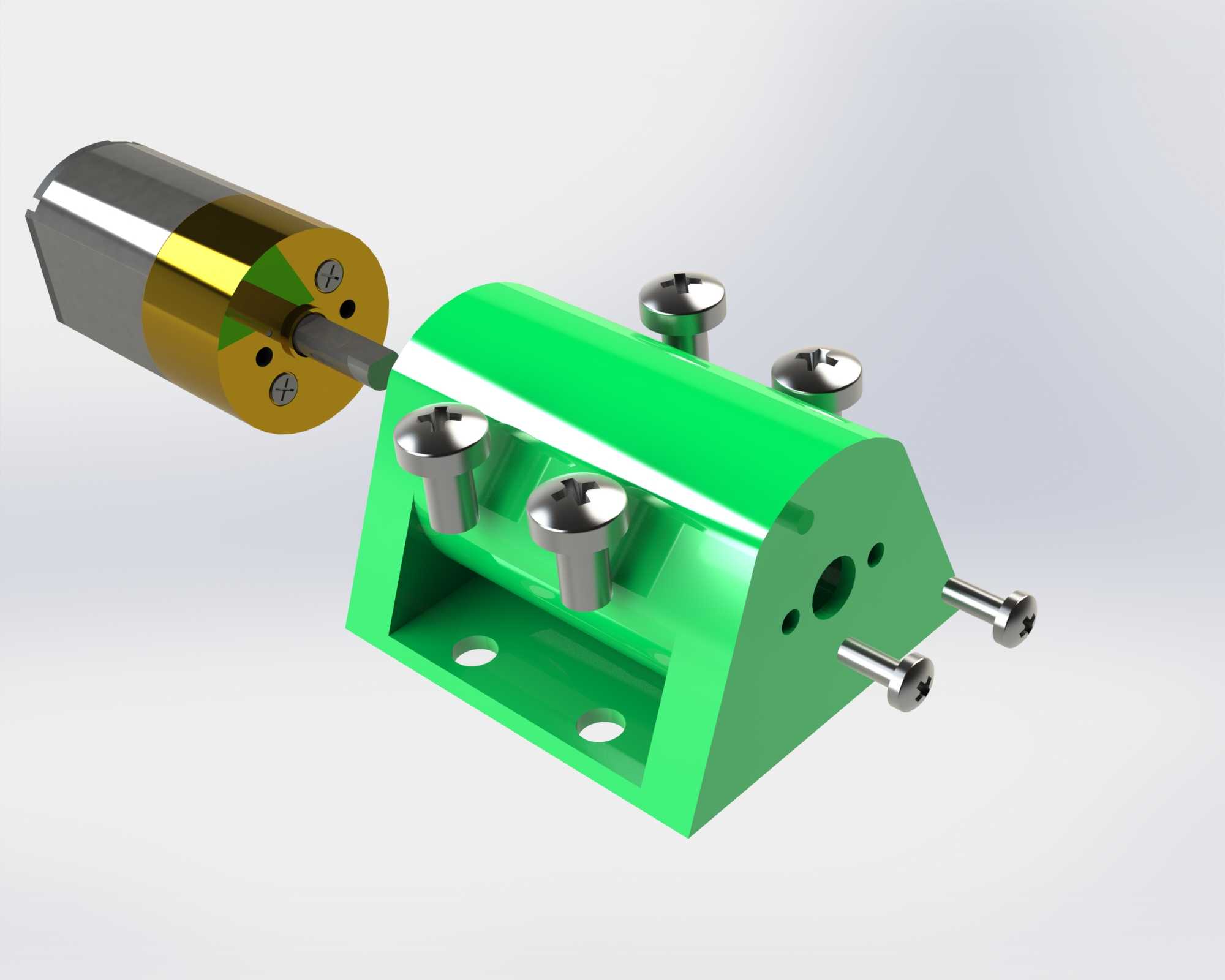

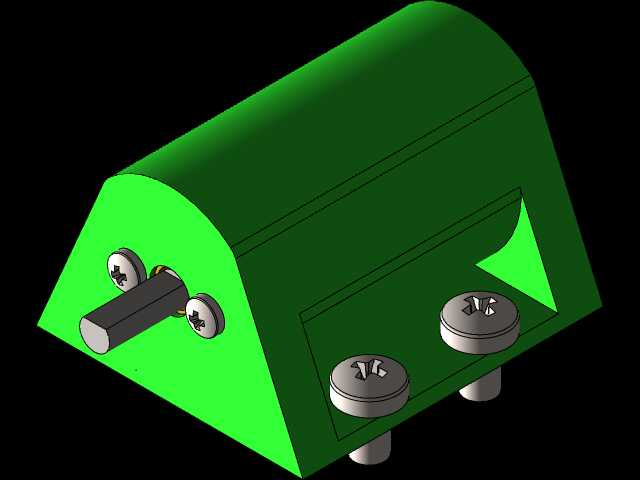

　　从结构设计逻辑来看，支架主体采用一体化的L型承托结构，和马达圆柱面接触的位置做了适配外径的弧形贴合面，不是简单的平面抵接，能让马达外壳和支架的接触面积最大化，避免单点受力导致的马达外壳变形，毕竟这类微型齿轮马达的外壳多为薄壁金属件，局部压紧力过大很容易挤压内部齿轮组，导致传动阻力变大。安装固定位的设计也做了多场景适配，底座上的两个长圆形安装孔，可以兼容不同孔距的安装基面，不管是固定在铝型材框架上、亚克力面板上还是3D打印的结构件上，都有一定的位置调整余量，不用在基面上反复扩孔调整位置；支架正面设置的三颗内六角压紧螺钉，能从马达径向三个方向均匀施加压紧力，不会出现单侧顶紧导致的马达输出轴偏斜，锁紧后马达和支架的相对位置完全固定，

　　即使正反转频繁切换、带载启动的瞬间，也不会出现马达移位的问题。支架侧面预留的两个横向安装孔，是为了方便安装输出轴端的限位结构或者从动件导向座，比如做小型直线往复机构的时候，可以直接在这个位置固定导向轴支座，不用额外设计转接件，能有效压缩整套机构的整体尺寸。从安装边界尺寸来看，支架整体宽度刚好匹配马达的圆柱段长度，不会超出马达端面过多，在狭小的安装空间里不会和周边结构产生干涉，输出轴伸出端的避让空间做了足够的沉台设计，不管是安装联轴器、塑料齿轮还是同步带轮，都不会和支架端面发生摩擦。做这类小型支架的结构设计时，很容易忽略的一个点是安装应力的释放，这款支架的压紧螺钉孔位做了局部加厚处理，锁紧螺钉的时候不会因为局部应力集中导致支架变形，

　　弧形贴合面的边缘做了小倒角处理，安装马达的时候不会刮伤马达外壳的镀层，也能避免硬接触导致的装配卡顿。实际选型使用的时候，要注意安装基面的平面度，如果基面存在明显翘曲，要先垫薄铜片调平再锁紧底座固定螺丝，不然支架受迫变形会导致抱紧的马达出现轴系偏斜；压紧螺钉的锁紧力度要适中，以手拧后马达无法用手转动、径向无旷量为准，过度锁紧会导致马达外壳变形，挤压内部齿轮传动间隙，反而会增加运行阻力。这类支架在小型智能教具、桌面自动化小装置、DIY动力模组里的应用非常广泛，相比一体式的马达固定座，这种分体压紧式的设计拆装更方便，后期更换同规格不同转速的马达时，不用拆解整套传动结构，只需要松开三颗压紧螺钉就能抽出马达，维护效率更高。很多刚接触小型结构设计的从业者，容易在微型动力单元的固定结构上掉以轻心，总觉得小功率马达扭矩不大，随便固定就能用，实际上这类微型齿轮马达的输出转速不低，传动端的径向力如果没有稳定的支撑结构承接，齿轮组的磨损速度会比正常使用快数倍，这款支架的结构刚好承接了马达运行过程中的径向和轴向反作用力，让马达的受力全部传递到安装基面上，内部齿轮组只承担扭矩输出的作用，能有效延长微型齿轮马达的使用寿命。在做三维建模的时候，这类支架的配合尺寸要严格适配马达的实际外径，不能直接按标称尺寸做贴合面，要预留0.1mm左右的装配间隙，方便马达顺利装入，同时压紧螺钉的顶紧位置要避开马达外壳的接缝和引线出口位置，避免顶坏内部绕组或者引线。
