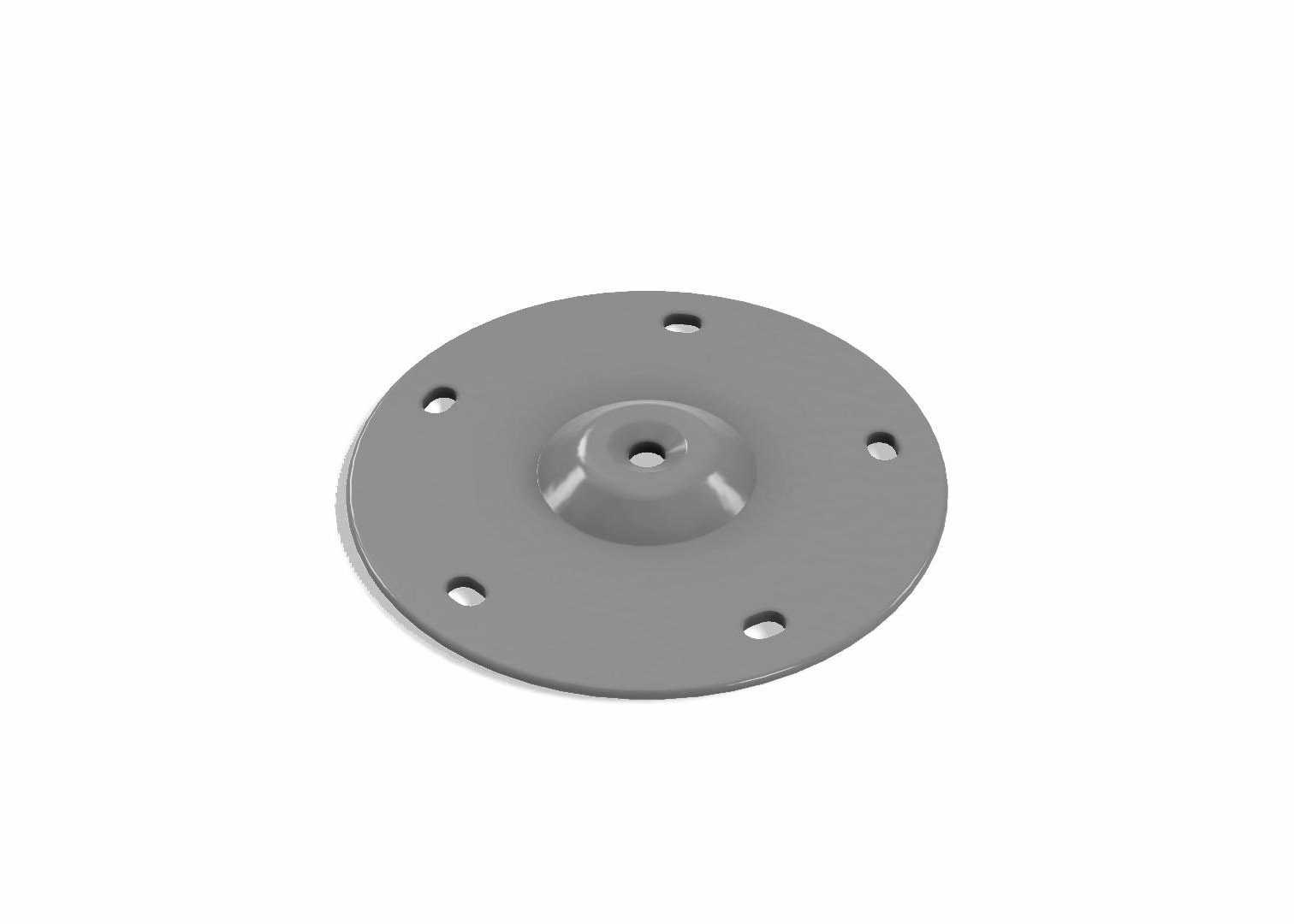

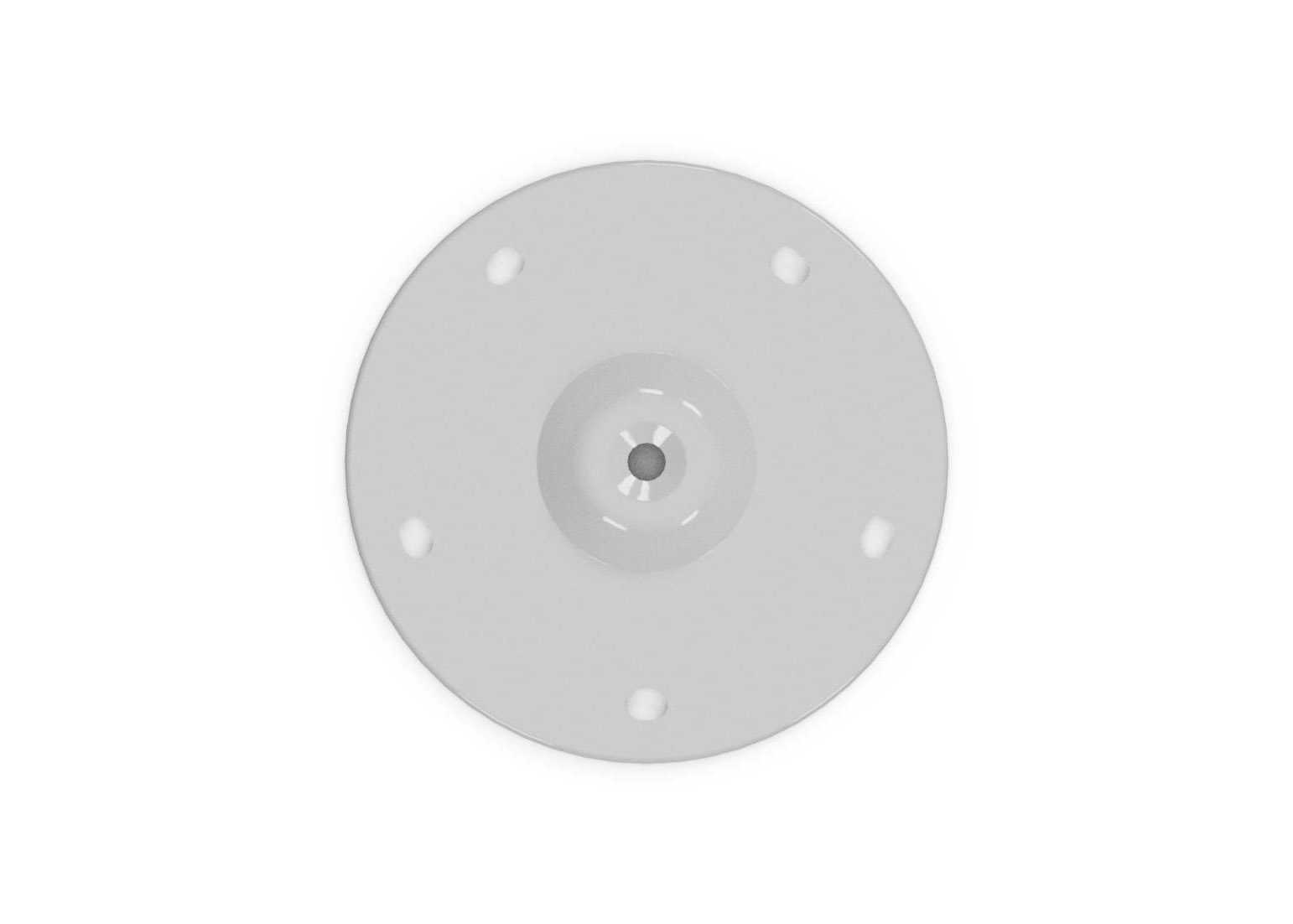

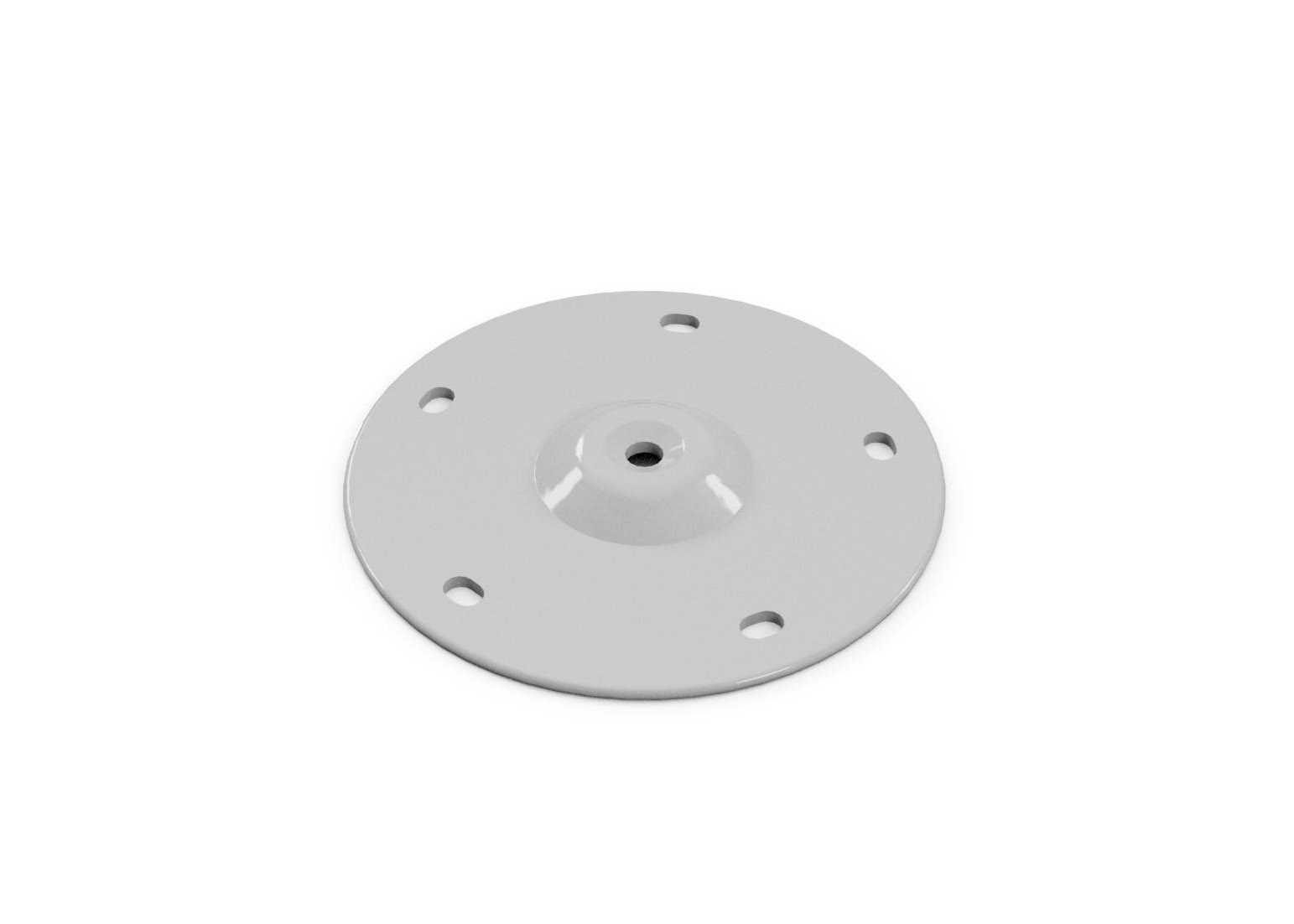

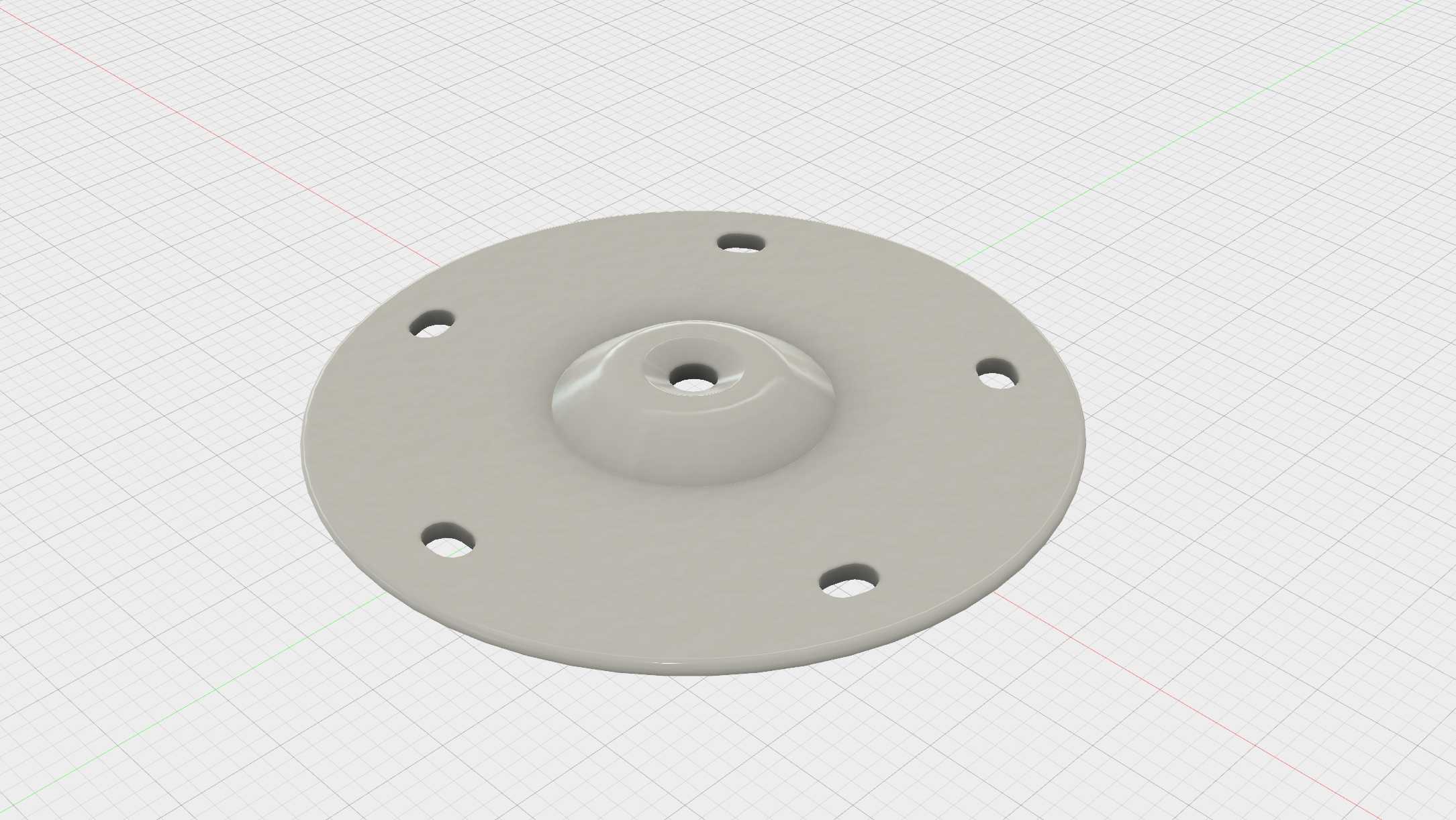

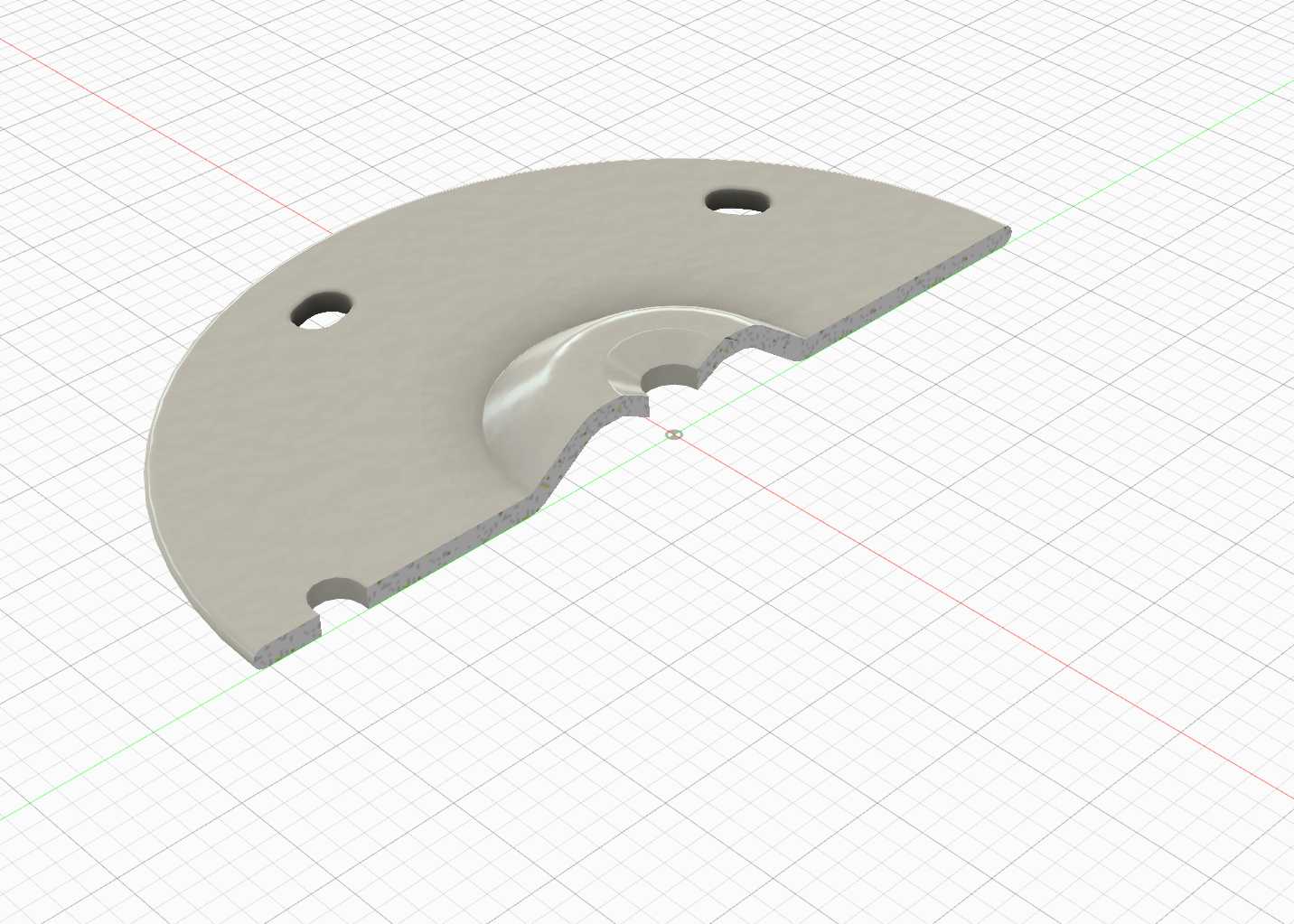

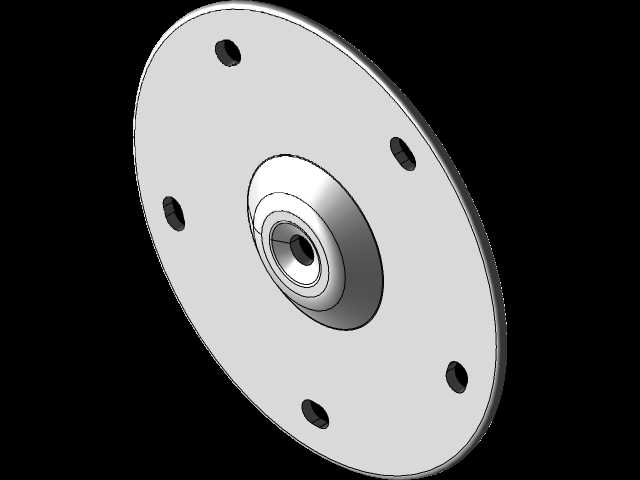

宜家Vika Adils桌腿连接固定圆盘结构

　　日常民用家具的支撑连接结构看似简单，实则直接决定了整套家具的使用稳定性与服役寿命，这款桌腿连接圆盘，是配套桌面与可调支腿的核心传力部件，主要应用于轻型办公桌面、家用书桌、简易操作台的支腿装配场景，承担桌面竖向载荷传递、支腿定位约束、安装面找平适配的多重作用。从结构设计逻辑来看，整个零件采用圆盘式对称布局，中心凸起的定位沉台是核心配合部位，凸起结构的内孔用于和支腿顶端的连接柱形成套接配合，沉台的锥面过渡设计可以在支腿安装时自动导正，避免装配时出现别卡、错位的问题，同时凸起结构本身可以增加局部的结构厚度，提升中心受力区域的抗挤压、抗变形能力，避免长期承重后中心连接部位出现凹陷、开裂的问题。圆盘本体上均匀分布的六个安装孔，

　　采用等角度圆周排布，这种排布方式可以让每个孔位承受的锁紧拉力均匀分散，不会出现局部应力集中的问题，安装孔采用沉孔设计，锁紧螺丝装配后螺丝头可以完全没入盘体表面，不会出现凸起刮蹭桌面底板的问题，同时沉孔的深度经过匹配设计，既可以保证螺丝的锁紧行程足够，又不会因为孔深过大削弱盘体的整体结构强度。盘体的边缘做了圆弧倒边处理，一方面可以避免零件加工、搬运、装配过程中锐边划伤操作人员，另一方面也可以减少安装时盘体边缘和桌面底板的硬接触应力，避免长期受力后边缘位置压坏桌面的板材表层。从安装边界来看，这款连接盘的整体外径适配常规50mm直径规格的桌腿支脚，中心定位孔的尺寸和市面常见的Adils系列支腿顶端连接柱完全匹配，

　　六个安装孔的孔位分布圆直径经过精准核算，既可以适配常规自攻螺丝的锁紧间距，又不会因为孔位过于靠近盘体边缘导致盘体边缘开裂，安装时只需要将中心凸起对准桌腿顶端卡入，再通过六个螺丝将盘体锁紧在桌面底部的预设位置，即可完成单根支腿的固定，整个装配过程不需要额外的辅助定位工装，普通用户借助常规螺丝刀即可完成操作。在实际使用场景中，这款连接盘需要传递的载荷包括桌面本身的自重、桌面放置物品的竖向静载荷，以及日常使用过程中推拉桌面、倚靠桌沿产生的横向切向载荷，所以盘体的厚度设计经过载荷校核，在满足轻型桌面承重要求的前提下尽可能控制零件自重，减少不必要的材料消耗，中心凸起和盘体本体采用一体化结构设计，没有拼接焊缝或者额外的连接结构，

　　避免了拼接位置的强度薄弱点，长期使用下不会出现中心部位和盘体分离的问题。很多人在组装简易家具时容易忽略连接盘的结构合理性，实际上如果连接盘的孔位排布不均、中心配合间隙过大，很容易出现桌腿晃动、锁紧螺丝松脱、盘体变形的问题，这款结构在设计时充分考虑了民用家具的使用公差，中心定位台和支腿的配合间隙控制在合理范围，既可以保证装配顺畅，又不会因为间隙过大导致支腿出现径向晃动，六个安装孔的位置也预留了微小的容错空间，即使桌面底板的预装孔位存在少量偏差，也可以顺利完成螺丝锁紧，不会出现孔位对不上无法装配的问题。另外盘体和桌面接触的一面采用平面度控制，装配后可以和桌面底板完全贴合，不会出现局部悬空导致的受力不均问题，当桌腿进行高度调节时，连接盘可以均匀将支腿的支撑力传递到整个接触区域，避免桌面局部受力过大出现板材变形。这类五金连接部件虽然结构不复杂，但是每一处尺寸细节都和实际使用体验直接相关，从中心凸台的高度、锥面角度，到安装孔的沉孔深度、排布间距，再到盘体的整体厚度、边缘倒角大小，都需要结合实际装配场景、材料特性、载荷要求反复调整，才能在成本、强度、装配便捷性之间找到最优的平衡点，既不会因为过度设计造成材料浪费，也不会因为结构冗余不足导致使用过程中出现故障。
