BG2轮芯底部安装基座结构设计

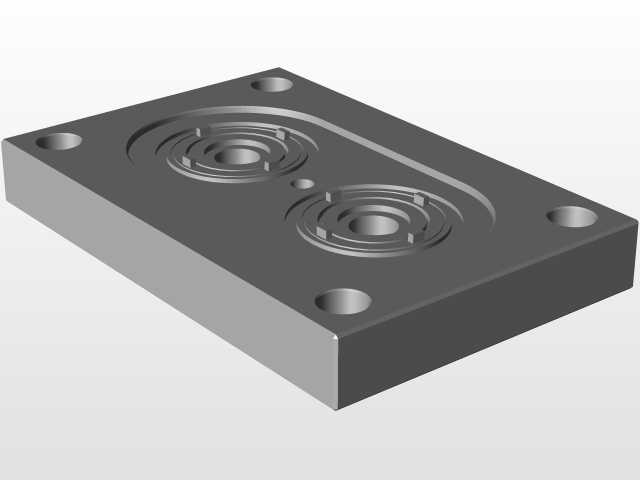

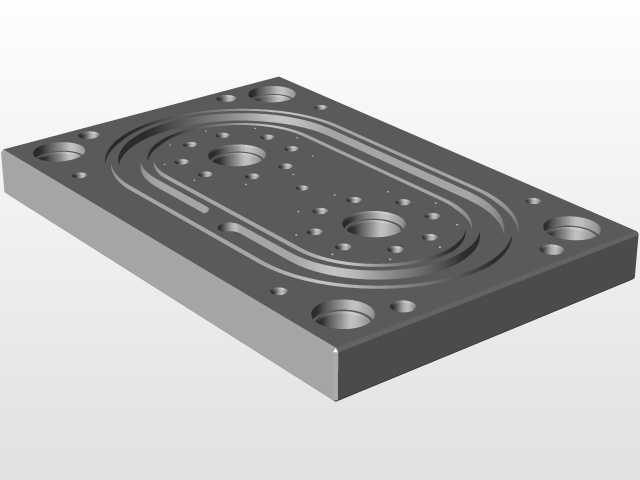

　　这款BG2轮芯底部构件属于通讯类精密传动组件的核心承载基座，在实际通讯设备运维场景中，主要承担轮芯组件的定位承载、运动导向与密封防护作用，常见于便携式通讯终端的翻盖、旋转屏铰接传动模块，也可适配小型通讯中继设备的转动调节机构，为轮芯的旋转动作提供稳定的安装基准，避免传动过程中出现偏摆、错位问题。从结构设计逻辑来看，构件整体采用矩形板式构型，四个边角处设置沉头安装孔，孔位公差按照IT7级精度控制，安装时可通过M3规格的沉头螺钉完成与设备壳体的固定连接，沉孔深度设计刚好覆盖螺钉头部，装配后不会出现凸起干涉，保证设备外壳装配面的平整度。板面设置两组同轴环形密封槽结构，槽体截面为矩形，深度控制在1.2mm，宽度2mm，

　　装配时可嵌入O型橡胶密封圈，在轮芯转轴穿装后实现转动部位的静态密封，阻挡外界粉尘、水汽进入轮芯内部的传动啮合区域，提升通讯设备在户外复杂工况下的运行可靠性，避免沙尘侵入导致的轮芯卡滞、转动阻尼异常问题。两组环形槽之间设置定位小凸台，凸台直径3mm，高度0.8mm，与轮芯底座的定位孔形成间隙配合，装配时可快速完成轮芯组件的对位，减少装配调整时间，同时能承受轮芯转动时产生的径向剪切力，避免螺钉承受额外横向载荷，提升连接结构的抗疲劳性能。构件的厚度设计为8mm，整体采用铝合金材质加工时，可承受最大120N的轴向载荷，满足小型通讯设备转动部位的承载需求，板面的边缘做R0.5mm的圆角处理，

　　避免装配过程中锐边划伤操作人员或设备内部的柔性线路板。从安装边界来看，构件整体长宽尺寸为42mm×28mm，安装孔中心距分别为36mm和22mm，适配绝大多数小型翻盖通讯设备的内部安装空间，不需要对设备壳体做额外的结构修改即可完成替换装配。设计过程中特意将两组轮芯安装位的中心距控制在18mm，保证两个轮芯转动时不会出现运动干涉，同时预留0.3mm的安全间隙，即便在高低温环境下构件出现微小热胀冷缩变形，也不会影响轮芯的正常转动。环形槽的同轴度公差控制在0.02mm以内，保证轮芯转轴装配后与安装面保持垂直，避免转动过程中出现偏心磨损，延长轮芯组件的使用寿命。板面的非配合面做哑光喷砂处理，既可以提升构件的表面耐腐蚀性能，

　　也能避免设备内部出现光线反射干扰光学传感元件的正常工作，配合面则采用精铣加工，表面粗糙度达到Ra1.6，保证轮芯底座与安装面贴合紧密，不会出现装配间隙导致的松动异响。在实际选型应用中，该构件可直接适配标准BG2系列轮芯组件，不需要额外加工转接件，能够大幅缩短通讯设备传动模块的设计周期，在结构验证阶段，可直接通过三维模型完成装配干涉检查、运动仿真验证，提前预判装配过程中可能出现的孔位错位、间隙不足等问题，减少实物打样的迭代次数。
