手持便携风扇前壳注塑型腔结构设计

　　本次呈现的是手持便携风扇前壳对应的注塑成型型腔结构，这类结构直接决定了手持风扇前端外壳的成型精度与外观质量，是小风扇量产环节中核心的成型工装部件。从实际应用场景来看，这类手持小风扇多用于夏季户外出行、办公桌面局部降温、通勤途中随身纳凉，属于消费类数码周边的常用小电器，年产量规模较大，因此对注塑型腔的成型稳定性、脱模顺畅度、外观面光洁度都有较高要求。

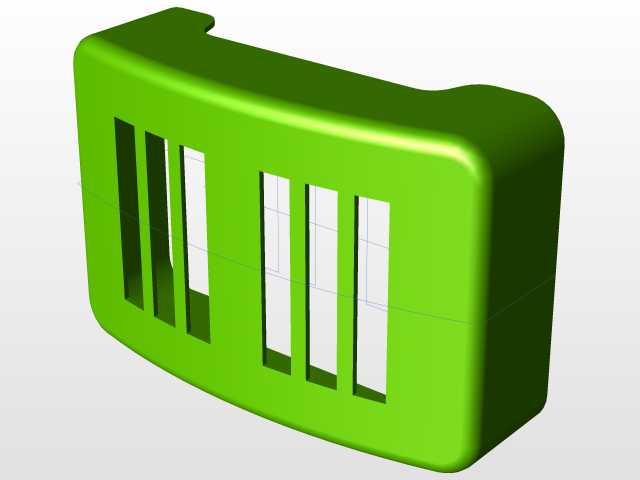

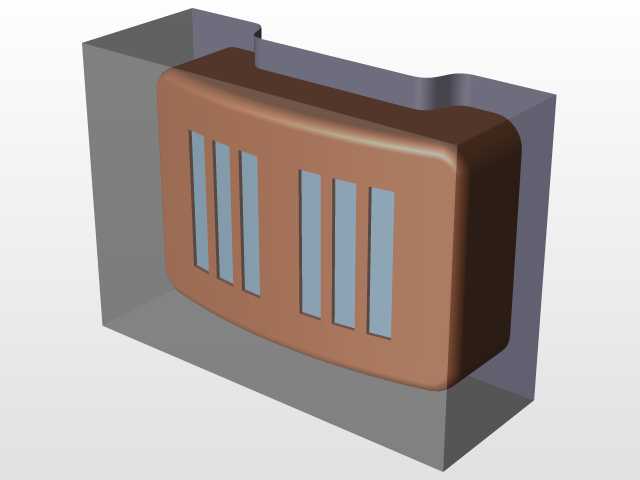

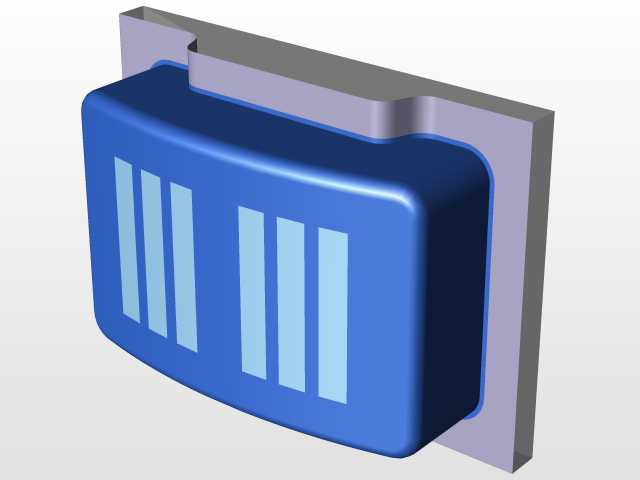

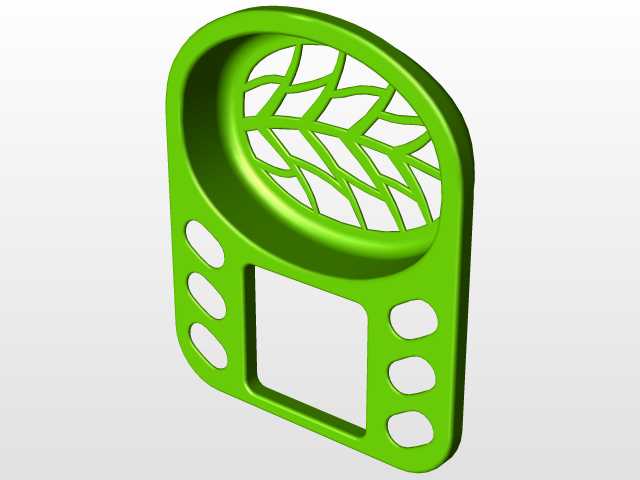

　　从型腔对应的成品功能特性来看，该壳体作为手持风扇的前端外露部件，首先需要承载风扇出风栅格的结构，图中可见的叶状镂空栅格，一方面要保证足够的通风通流面积，避免风阻过大降低风扇出风效率，另一方面栅格的筋条宽度需要控制在1.2-1.5mm区间，既保证栅格结构强度不会受外力断裂，又不会因为筋条过宽遮挡出风路径，同时叶状的造型也兼顾了外观装饰性，区别于传统直条栅格的单调感。壳体两侧的椭圆形沉孔，是对应风扇机身侧边的功能按键预留的安装位，每个沉孔的深度需要和按键的行程匹配，保证按键按压时无卡滞，回弹顺畅，沉孔边缘的圆角处理也能避免按键装配时出现刮擦磨损。壳体中部的方形镂空区域，是为风扇的档位显示屏或者电量指示灯预留的视窗位置，该位置的型腔边缘需要做高精度的直身面处理，保证透明视窗片装配后缝隙均匀，无漏光、翘边问题。

　　从设计思路层面，该型腔在设计时首先要考虑塑料原料的成型收缩率，这类手持风扇外壳多采用ABS或者PP材质，成型收缩率在0.4%-0.8%区间，型腔的尺寸缩放需要提前预留收缩余量，避免成型后壳体尺寸偏小无法和后壳、内部风轮、电机组件装配。其次是出风栅格区域的型腔加工，因为栅格筋条多且排布密集，加工时需要采用高速铣削配合电极放电加工，保证筋条的表面粗糙度达到Ra0.8以下，避免成型后栅格表面出现毛刺、流痕，减少后续抛光的工作量。型腔的脱模角度设计也需要重点考量，外观面的脱模斜度控制在1°-1.5°，栅格筋条位置的脱模斜度适当加大到2°，避免脱模时拉伤栅格表面，同时在栅格对应的型腔位置需要设计合理的排气槽，深度控制在0.02mm以内，既可以排出注塑时型腔内的空气，避免出现缺胶、烧焦问题，又不会让塑料原料溢入排气槽产生飞边。

　　关于外形尺寸与安装边界，该型腔对应的成品壳体整体轮廓为类椭圆形，上部为圆形的出风区域，下部为握持的手柄区域，整体高度约110mm，上部出风区域直径约75mm，下部手柄区域宽度约45mm，型腔在模架内安装时，需要和对应的动模型芯匹配，合模精度控制在0.02mm以内，避免分型面出现错位导致壳体产生段差。型腔的冷却水路设计需要围绕栅格密集区域、按键孔位区域均匀排布，水路距离型腔表面的距离保持在15-20mm，保证注塑成型时整个型腔区域温度均匀，减少壳体成型后的翘曲变形量，让壳体和后壳装配时的合缝间隙控制在0.1mm以内。另外在型腔的进料位置选择上，一般设置在手柄底部的非外观面位置，避免进料点痕迹留在外观区域影响产品美观，同时进料点的大小需要匹配塑料的流动性能，保证熔料可以快速填充到栅格的各个细小位置，避免出现填充不足的问题。

　　在实际量产验证环节，这类型腔还需要经过多次试模调整，比如栅格位置如果出现熔接痕，就需要调整注塑温度、注射速度，或者在熔接痕位置增设冷料井，提升熔接位置的强度；如果按键孔位出现飞边，就需要检查型腔和型芯的贴合精度，调整合模压力，保证分型面紧密贴合。这类手持风扇的壳体因为是手持接触的部件，型腔表面的抛光要求也较高，外观面需要做镜面抛光处理，保证成型后的壳体表面光泽均匀，无划痕、缩痕，满足消费类电子产品的外观质量要求。
