V型八缸发动机曲柄连杆机构装配结构

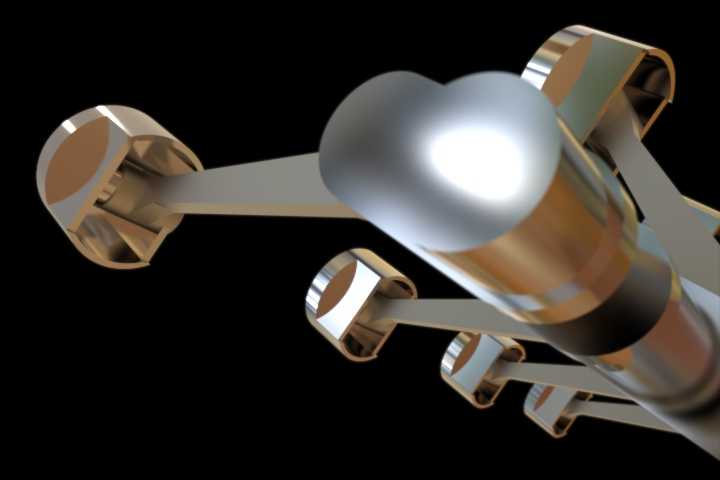

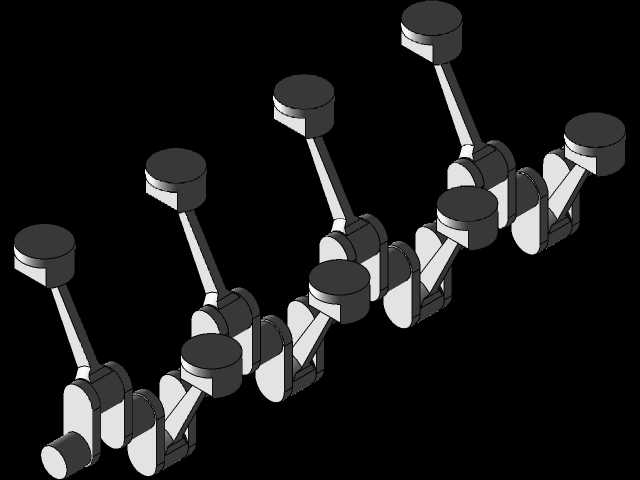

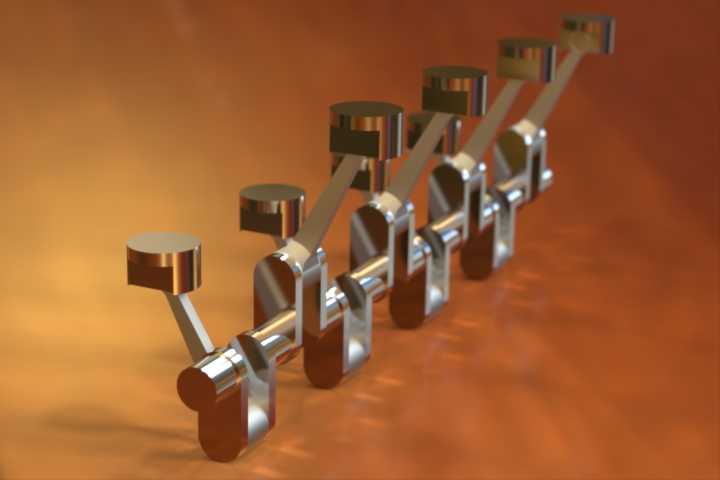

　　在车用动力、工程机械动力、固定式发电机组动力等场景中，V型八缸内燃机凭借输出扭矩平顺、振动抑制表现优异、功率密度高的特性，长期占据大排量动力单元的核心应用位置。这套三维装配结构完整还原了V8发动机核心运动组件的配合关系，覆盖活塞组、连杆组、曲轴组三个核心运动模块的装配逻辑，可直接用于动力总成的结构原理演示、运动干涉校验、装配工艺模拟等工程场景。从实际功能层面看，这套核心机构承担着内燃机工作循环中能量转换的核心作用：燃烧室燃气膨胀推动活塞做往复直线运动，通过连杆将直线作用力传递至曲轴曲柄销，最终转化为曲轴的旋转扭矩输出，为后端传动系统提供持续动力。不同于直列布局的发动机结构，V8机型的两列气缸呈90度夹角对称布置，

　　对应曲轴上的曲柄销按照点火间隔均匀错列，能够抵消大部分一阶、二阶往复惯性力，整机运行时的NVH表现远优于同排量直列机型，这也是大排量乘用车辆、重型工程设备偏好该结构的核心原因。设计层面上，这套结构优先保证了运动副的配合精度边界：活塞与气缸壁的配合间隙按照热膨胀工况预留了合理公差，活塞销与连杆小头衬套的配合采用全浮式设计逻辑，可在工作温度下自由转动以均匀磨损；连杆大头采用剖分式结构，通过连杆螺栓与曲轴曲柄销紧固，轴瓦与曲柄销的配合间隙满足流体动压润滑的油膜建立要求，避免高速运转时出现干磨烧瓦故障。曲轴的设计采用全支撑结构，每个曲柄臂两侧均设置主轴颈支撑，可有效承受活塞连杆组传递的爆发压力与往复惯性力，减少曲轴运转时的挠曲变形；

　　曲柄臂上集成的平衡重按照往复惯性力与旋转惯性力的合力矩设计配重，可在额定转速范围内将整机振动幅值控制在设计阈值内。从安装边界来看，这套核心运动组件的轴向定位依靠曲轴前端止推片实现，轴向窜动量控制在合理区间，避免运转时出现离合器分离不彻底、齿轮偏磨等问题；连杆的长度设计兼顾了活塞侧压力与发动机整体高度的平衡，过长的连杆会提升整机高度影响舱内布置，过短则会增大活塞对气缸壁的侧压力，加剧缸套磨损与敲缸风险。实际工程应用中，这类结构的三维建模需要重点校验运动过程中的干涉风险：活塞运行到上止点时，活塞顶部与气缸盖燃烧室的间隙需满足压缩比设计要求，同时要避让气门开启的下沉行程；连杆在摆动过程中，杆身与气缸套下沿、曲轴平衡重与缸体加强筋、

　　曲轴前端带轮与正时链罩等位置均需预留足够安全间隙，避免高速运转时出现运动撞击。这套装配结构完整呈现了各部件的相对位置关系，可直观观察到曲轴每旋转720度完成一个完整工作循环时，八个活塞按照点火顺序依次完成进气、压缩、做功、排气行程的运动规律，对于理解V型发动机的动力输出平顺性原理、开展曲柄连杆机构的轻量化设计、优化装配工艺流程都具备实际参考价值。不同于整机外观模型，这套结构聚焦核心运动组件的配合细节，省略了外围的配气机构、供油系统、冷却系统等附属部件，能够让结构设计人员更清晰地观察动力传递路径上的零件配合关系，在开展同类型发动机改型设计时，可直接参考其曲柄错角、连杆比、活塞行程等核心参数的匹配逻辑，缩短前期方案论证的周期。
