V型六缸发动机缸体总成结构

　　这套V型六缸发动机缸体三维结构，围绕乘用车与轻型商用车动力总成的核心承载需求展开，缸体作为内燃机的骨架部件，承担着活塞往复运动导向、曲轴回转支撑、冷却液与润滑油道集成布置、外围附件安装定位的多重功能，是整机刚度、密封性能与运转可靠性的基础载体。

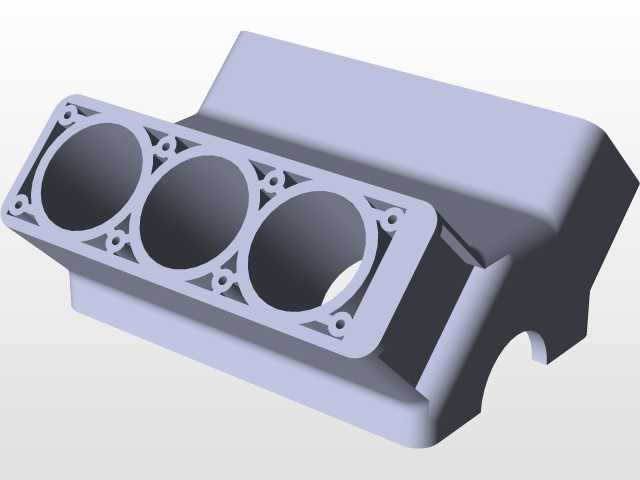

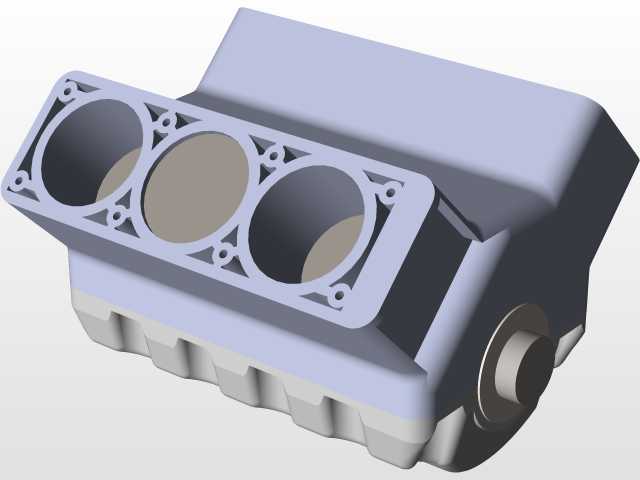

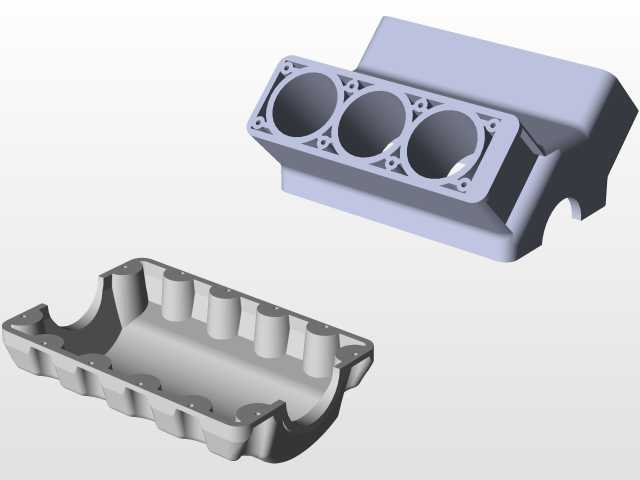

　　从布局逻辑来看，模型采用经典60度夹角V型排布，两列气缸沿缸体中心对称斜置，相比直列六缸结构大幅缩短轴向长度，整机在机舱内的横向占用空间更紧凑，同时V型夹角的设定让活塞连杆组件对曲轴的冲击载荷相互抵消一部分，运转平顺性与NVH表现更优。缸体上半部分集成三缸共用的缸盖安装接合面，接合面周边均匀布置螺栓过孔与定位销孔，孔位沿气缸轮廓周边环形分布，保证缸盖压紧力均匀覆盖气缸密封区域，避免燃气冲蚀、冷却液渗漏问题。气缸内壁预留珩磨加工余量，建模阶段保留了缸套压装的台阶边界，湿式或干式缸套的适配空间均可在该结构基础上调整。

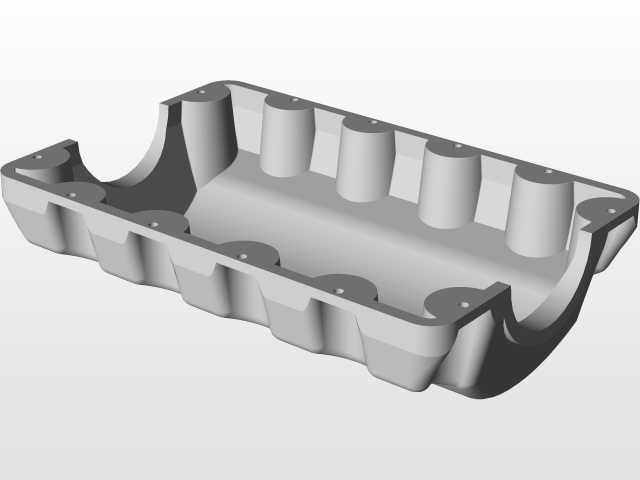

　　下半部分曲轴箱采用龙门式框架结构，主轴承座沿曲轴轴向依次排布，轴承孔同轴度在建模时通过全局基准约束保证，两侧箱壁延伸出的加强筋从主轴承座位置辐射至缸体外壁，把燃烧爆发压力、曲轴旋转交变载荷快速分散到整个箱体，避免局部应力集中导致缸体变形。箱体下部的油底壳安装面做了平整法兰边，预留密封胶槽与螺栓孔位，侧面集成机油滤清器安装座、冷却水道进出口、机油主油道的贯通路径，建模时将内部流道与外部壁厚同步做了抽壳处理，可直接用于后续CFD流场分析与壁厚强度校核。

　　安装边界方面，缸体两侧预留发动机悬置支架的连接凸台，凸台位置匹配整车机舱的悬置硬点坐标，前端面布置正时罩壳、水泵、发电机等附件的安装定位面，后端面预留变速箱连接的飞轮壳法兰，所有安装孔位的位置度、接合面的平面度都按照整机装配公差做了关联约束。外形上缸体总长度控制在直列四缸发动机相近的区间，宽度随V型夹角适当增加，高度方向因曲轴下沉布置比直列机型更低，整车重心布置更友好。

　　在实际工程应用中，该结构可用于教学演示内燃机工作原理、新机型开发阶段的总体布局校核，也可作为改装动力设计、整车总布置干涉检查的基础参考，建模过程中保留的所有装配特征、工艺缺口与加强结构，都能直接对接后续工程出图、仿真分析与加工工艺评审的工作流程。
