大跨度弧形钢结构棚屋承重框架设计

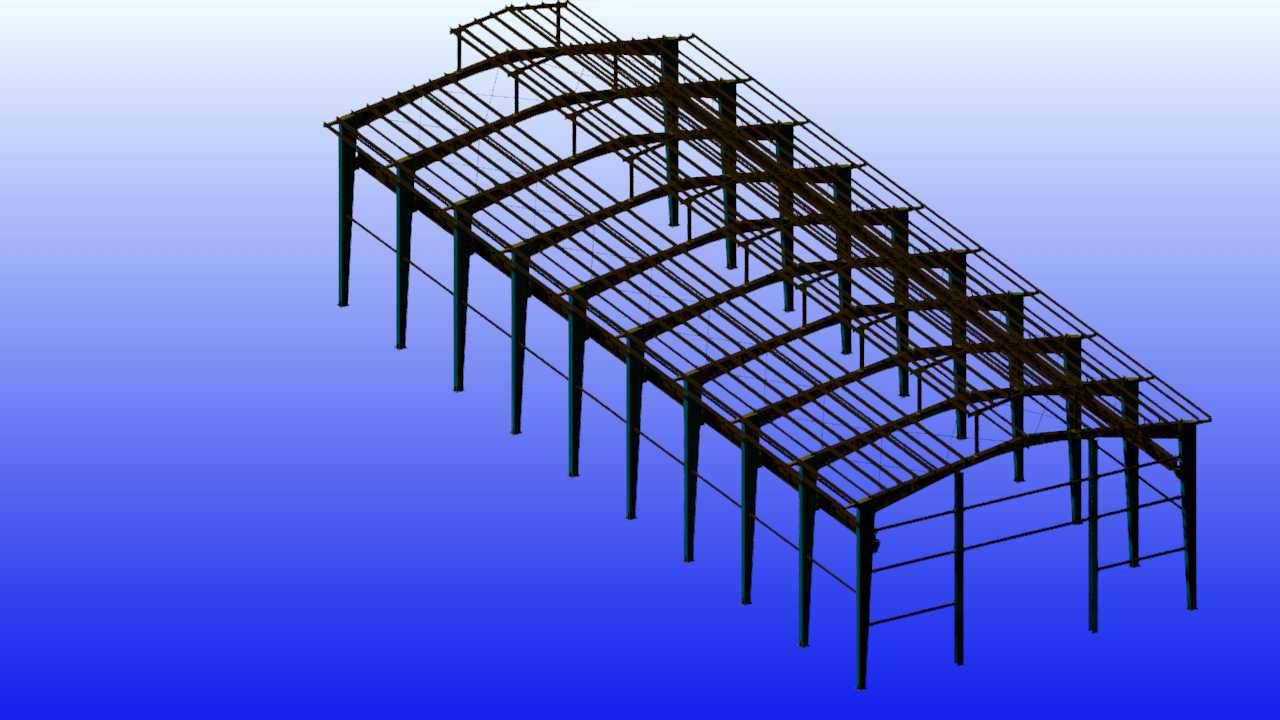

　　这类弧形钢结构棚屋框架，在工业仓储、露天作业区遮蔽、临时物料堆场加盖、农业养殖棚搭建、户外加工工位防护场景中应用十分广泛，相比传统混凝土结构的遮蔽建筑，钢构棚屋的施工周期更短，自重更轻，对场地基础承载力要求更低，同时具备不错的抗风、抗雪载能力，后期拆卸迁移也更为便捷。从结构组成来看，整套框架以等间距排布的变截面弧形钢柱作为主承重构件，每榀钢柱底部通过预埋地脚螺栓与混凝土地面固定，柱脚位置设置加劲肋强化节点抗剪能力，避免侧向荷载作用下柱脚出现变形或连接失效。相邻两榀主钢柱之间，通过多道横向系杆完成纵向拉结，系杆沿柱身高度方向分层布置，最底部的系杆靠近柱脚位置，主要承担纵向水平力的传递，避免单榀柱架出现平面外失稳；

　　中部系杆对应柱身弯矩最大的区段，强化整体框架的纵向刚度；顶部系杆则沿弧形屋架的下弦位置排布，为屋面檩条提供辅助支撑点。屋面部分的承重结构采用冷弯薄壁型钢檩条，沿弧形屋架的上弦曲面等间距排布，檩条与主钢拱架之间通过螺栓节点固定，无需现场焊接即可完成装配，适配不同弧度的屋面造型，后续铺设彩钢瓦、阳光板等屋面围护材料时，可直接通过自攻螺钉与檩条连接，安装效率较高。在设计思路上，这套棚架采用了单跨无中柱的结构形式，6米级的跨度下完全取消内部支撑柱，能够最大化释放棚内的可用空间，无论是堆放大型物料、停放工程设备，还是布置生产线工位，都不会受到立柱的遮挡干扰，空间利用率相比带中柱的棚屋结构提升40%以上。弧形的屋面造型并非单纯为了视觉效果，

　　相比平屋面结构，弧形屋面的排水坡度更均匀，不存在平屋面容易出现的积水隐患，降雨时雨水可沿弧形曲面快速向两侧檐口排出，减少屋面积水带来的额外荷载；同时弧形曲面的风阻系数更低，在遭遇强风天气时，气流可沿曲面平滑流过，降低风荷载对框架整体的冲击力，尤其适合沿海、山口等大风频发区域使用。从安装边界来看，单榀钢拱架的柱脚定位需要严格控制间距误差，相邻柱脚的横向间距偏差不能超过5mm，纵向排布的直线度偏差需控制在10mm以内，否则会导致后续系杆、檩条的安装孔位无法对齐，增加现场扩孔、切割修改的工作量。柱脚预埋板的标高需要统一找平，避免各榀架体安装后出现高度差，导致屋面檩条出现弯折、受力不均的问题。整体框架安装完成后，

　　需要在柱间交叉位置布置柔性支撑，进一步强化结构的整体抗扭性能，避免在纵向水平力作用下出现框架整体倾斜的问题。在实际使用过程中，这套钢框架可根据使用场景的荷载需求调整构件壁厚，比如在雪载较大的北方区域，可适当加厚主钢拱架的板材厚度，加密檩条的排布间距，提升屋面的承重能力；在仅做遮阳用途的南方区域，可适当降低构件规格，控制整体建造成本。框架所有钢构件出厂前都需要做抛丸除锈处理，表面喷涂防锈底漆与面漆，提升户外使用场景下的抗腐蚀能力，延长整体结构的使用寿命。节点设计上全部采用螺栓装配的形式，所有构件都可在工厂预制完成后运输到现场拼装，不需要大型吊装设备即可完成安装，小型项目仅需3-4名工人配合简单的起重工具即可在两到三天内完成整套框架的搭建，大幅缩短现场施工的周期，也减少了现场焊接带来的防火、防腐隐患。
