轴流转桨式水轮机转轮结构三维设计

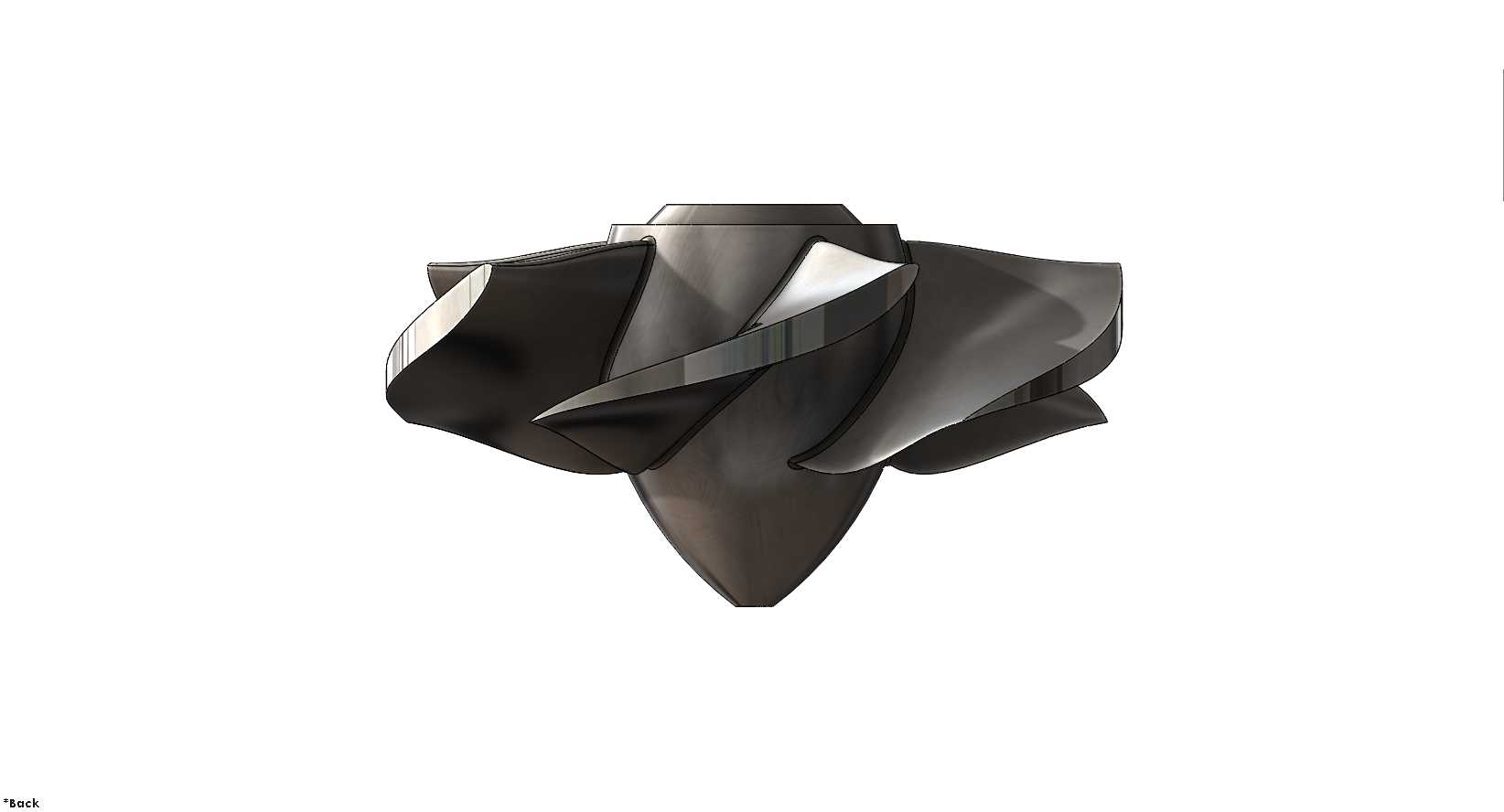

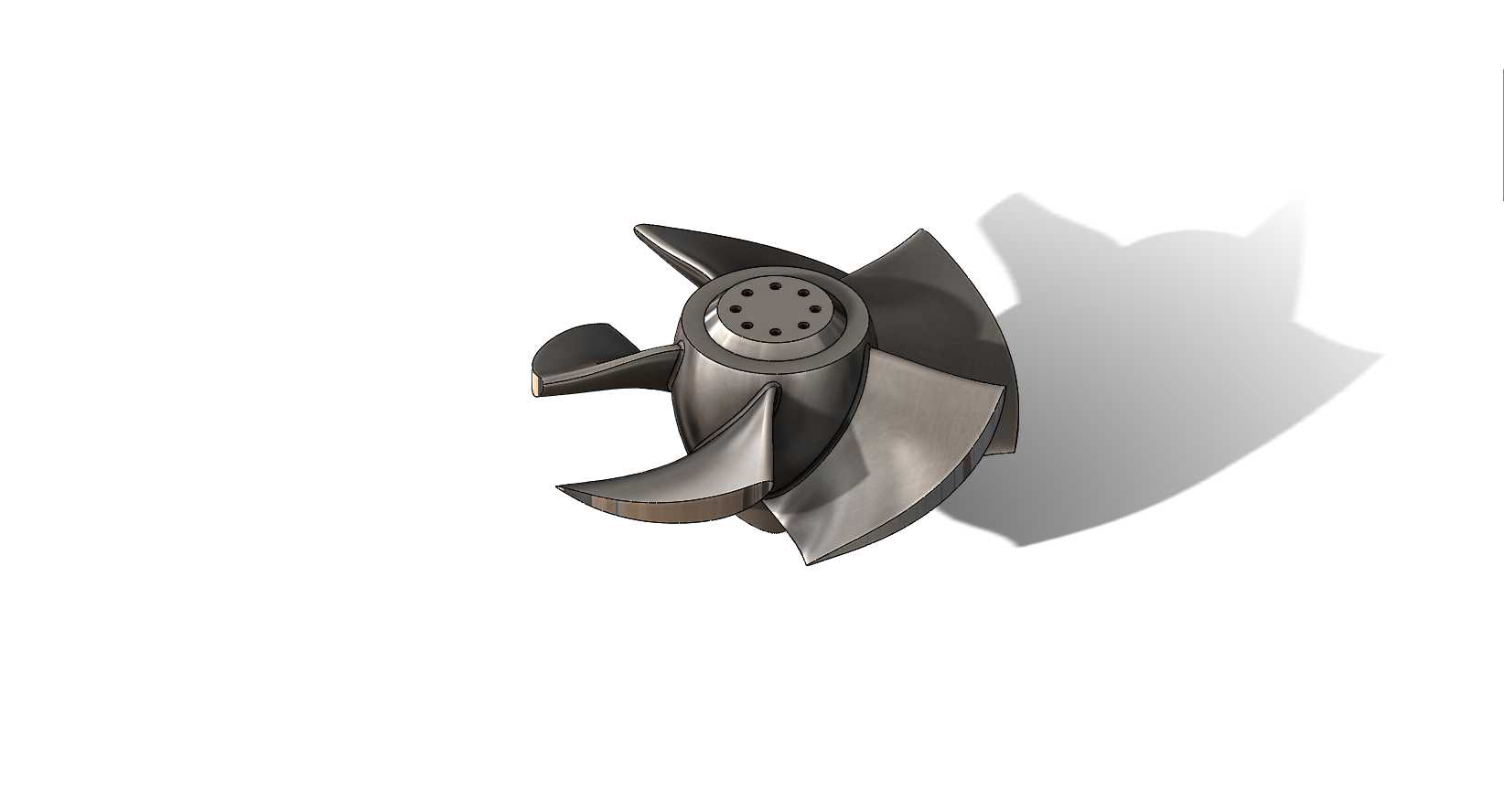

　　轴流转桨式水轮机的核心做功部件为转轮，其结构设计直接决定整个水力发电单元的能量转换效率与运行稳定性，这类部件多用于低水头、大流量的径流式水电站，也适配部分潮汐发电、农业灌溉余压回收的水能利用场景，在水头变幅较大的运行工况下，转桨结构可通过调整叶片安放角适配不同来流条件，避免定桨结构在非设计工况下出现的效率陡降、水力振动加剧等问题。从结构设计逻辑来看，该转轮采用轮毂体与活动叶片组合的装配形式，叶片翼型选取符合轴流流体动力学特性的空间扭曲面，进水边修圆处理以降低来流冲击损失，出水边做薄化处理减少尾流涡带的产生，叶片与轮毂的连接部位设置密封配合面，适配转轮体内桨叶操作机构的安装空间，

　　避免压力水渗入轮毂内部影响操作油路或机械传动结构的正常运行。在实际安装边界层面，转轮的外缘与水轮机转轮室保持均匀的设计间隙，间隙值通常根据转轮直径量级选取，既要避免运行过程中叶片碰擦转轮室内壁，也要控制间隙漏水量在效率允许范围内，轮毂上端与水轮机主轴的连接法兰采用止口定位+螺栓组把合的结构，传递主轴扭矩的同时保证转轮的旋转同轴度，下端设置泄水锥结构，引导过流后的水流平顺汇入尾水管，降低出口水力损失。设计过程中需重点考量叶片的强度校核，尤其是在最大水头、最大出力工况下，叶片根部承受的水压力弯矩与离心力复合载荷需满足材料许用应力要求，同时要兼顾叶片表面的光滑度要求，减少沿程水力摩擦损失，叶片的转角调节范围通常覆盖负角度到正角度区间，

　　适配从空载到满发再到部分负荷的全工况运行需求，操作力的传递路径从主轴内的操作油管直达叶片枢轴的转臂结构，保证叶片角度调节的响应速度与同步精度。这类转轮的过流通道设计需保证水流沿轴向平顺通过，避免出现局部流速突变引发的空蚀问题，叶片背面的低压区是空蚀高发区域，设计时会通过翼型优化控制该区域的最低压力值高于对应水温下的汽化压力，同时在易空蚀区域预留堆焊硬质合金的加工余量，提升部件的长期运行寿命。在水电站实际运维场景中，转轮的拆装便利性也是设计阶段需要考量的点，叶片与枢轴的连接采用可拆卸的把合结构，无需整体拆解轮毂即可完成单个叶片的检修更换，轮毂上的叶片枢轴孔加工精度直接影响叶片转动的灵活性与密封可靠性，孔位的同轴度、

　　圆柱度公差需严格控制，避免运行过程中出现卡涩或渗漏问题。从流体做功原理来看，水流经过导叶环获得环量后进入转轮区域，冲击扭曲叶片带动转轮旋转，将水流的压能与动能转化为主轴旋转的机械能，最终传递给发电机完成电能转换，转桨结构的核心优势在于可通过协联机构保证导叶开度与叶片角度始终处于最优匹配关系，在宽水头、宽负荷区间内都能保持较高的运行效率，相比定桨式轴流水轮机，其平均运行效率可提升十个百分点以上，尤其适合来流量随季节变化幅度较大的流域电站。
