一英寸外螺纹等径直通连接接头

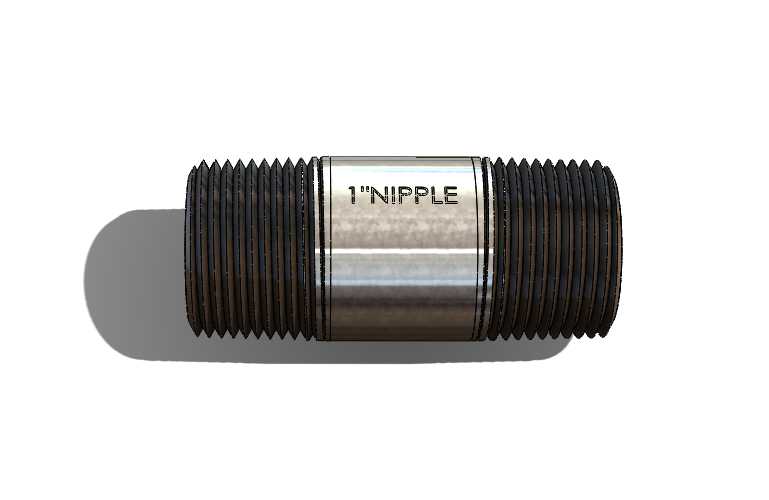

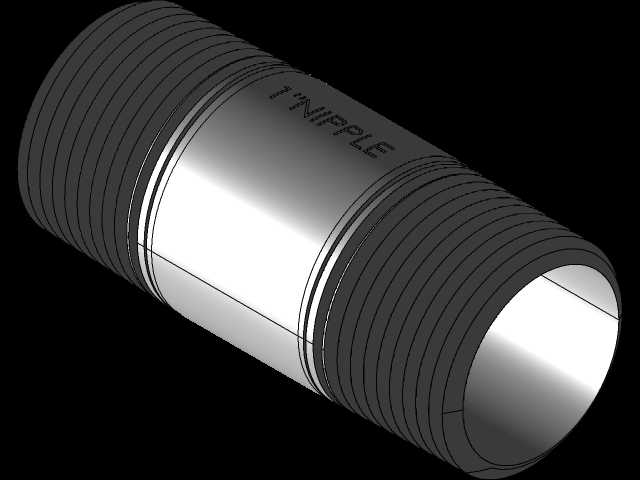

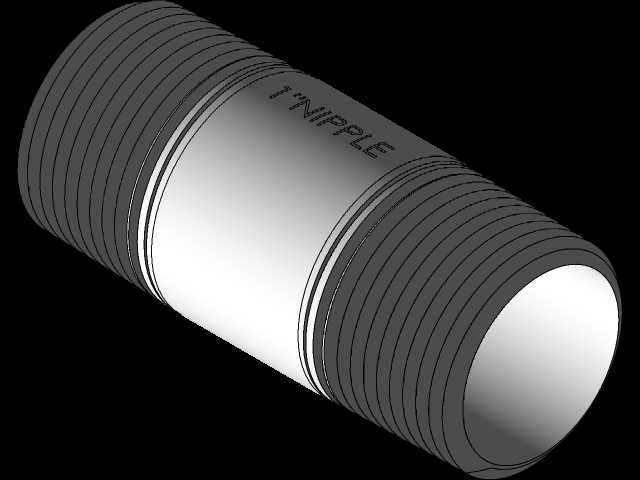

　　这类外螺纹直通接头是管路系统里最基础也最常用的连接件，日常在民用给排水、工业流体输送、气动回路、小型液压支路里都能见到它的身影，核心作用就是实现两段同管径带内螺纹端口的管路刚性对接，不需要变径、不需要转向，直接把两个内螺纹接口串联起来，保证介质在管路里顺畅通行，不会在连接位置出现流道突变带来的压损。做这个接头的三维建模时，首先要卡准核心的安装边界，两端的外螺纹是1英寸规格，建模时要严格对应管螺纹的基准尺寸，螺纹的大径、小径、螺距、牙型角都要符合对应管螺纹的标准，不能出现牙型偏差，否则实际装配时会出现拧不进去、咬合不足漏液漏气的问题。接头中间的光轴段长度是设计里需要重点考量的部分，这个长度不能太短，太短的话两端螺纹拧入对应管件后，

　　中间没有足够的握持段，安装时扳手没有着力位置，现场装配很难拧到规定的扭矩；也不能太长，过长的光轴段会徒增接头的整体重量，还会占用不必要的管路安装空间，在紧凑排布的管路簇里会和相邻的管路、阀件产生干涉。建模时特意在光轴表面做了滚花纹理？不对，看模型上的纹理是两端螺纹段的收尾，哦不对，模型上两端的外螺纹段长度是一致的，保证两端拧入内螺纹端口的咬合长度足够，按照常规管接头的设计要求，螺纹有效咬合长度不能小于螺纹公称直径的1.2倍，这样才能保证连接后的抗拉、抗扭强度，满足管路承压的要求，不会在管路带压运行时出现接头脱开的故障。接头表面刻印的规格标识也是设计里不能忽略的细节，现场施工时管路排布密集，各种规格的接头混放很容易拿错，在接头外表面清晰刻印规格字样，施工人员不用拿量具测量，一眼就能识别接头规格，能大幅降低现场装错件的返工概率。从流道设计来说，这类直通接头的内部流道是等径直孔，和两端连接的管路通径完全一致，没有缩径、没有台阶，介质流过时的局部阻力系数非常低，不会在接头位置产生紊流，也不容易在接头位置积存介质杂质，用在给排水管路里不容易结垢，用在气动回路里不会因为局部压损影响气缸的动作响应速度，用在低压液压支路里也不会产生额外的发热损耗。实际选型使用时，要注意这个接头的适用压力等级和密封形式，这类外螺纹接头如果是用在水、气等非腐蚀性介质场景，配合生料带做螺纹密封就能满足中低压工况的密封要求，如果是用在有腐蚀性的介质场景，

　　就要对应更换同规格的不锈钢材质接头，三维建模时的结构尺寸是通用的，只需要替换材质参数就能适配不同的工况需求。建模过程中，螺纹部分的建模要注意收尾处的退刀结构，不能让螺纹直接截止在光轴段上，实际加工时螺纹收尾处会有不完整牙型，建模时还原这个细节，才能让模型和实际加工出来的零件一致，后续做装配模拟、工程图导出的时候才不会出现和实际生产不符的问题。另外接头的两端端面要做倒角处理，这个细节很重要，一是安装时更容易对准内螺纹的入口，不会因为端面的锐边刮伤螺纹孔的入口牙型，二是倒角位置可以容纳多余的密封填料，避免密封材料被挤到管路内部造成流道堵塞。很多新手做这类接头建模的时候，容易忽略倒角、螺纹收尾、光轴段长度这些细节，

　　建出来的模型看着外形差不多，实际拿去生产或者做装配仿真的时候就会出现各种问题，要么装配干涉，要么加工出来的零件没法用。这类接头虽然结构简单，但是在整个管路系统里的作用非常关键，一个接头的密封失效或者强度不足，就可能造成整个管路系统的泄漏故障，所以设计建模的时候每一个尺寸都要对应实际的使用场景和安装要求，不能只追求外形相似。比如在紧凑的设备内部管路排布时，接头的最大外圆尺寸就是安装边界，建模时要准确还原螺纹的大径尺寸，做管路干涉检查的时候，才能准确判断接头和周边零部件的安全间隙，避免实际装配时接头和周边的线束、钣金件、其他管路产生磕碰。还有接头的整体长度，也是安装时的核心边界尺寸，两个对接的内螺纹端口之间的距离，必须和接头的整体安装长度匹配，留的间隙太小接头装不进去，留的间隙太大，接头拧入两端螺纹的咬合长度不足，运行时容易脱开漏液。
