莫伊诺单螺杆长轴输送泵结构

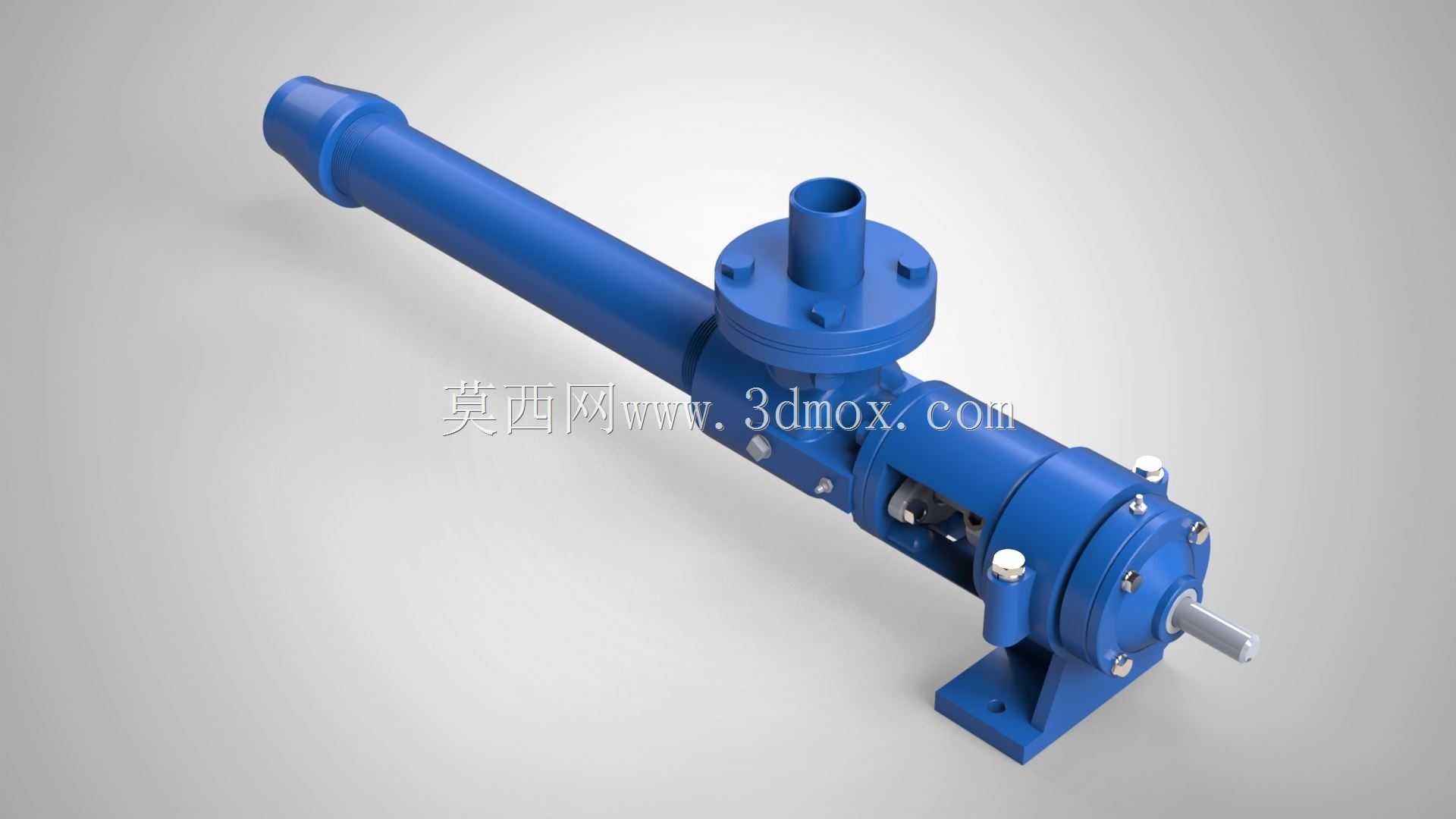

　　该泵体结构面向含细小颗粒、粘稠介质或对输送连续性要求较高的工况，常见于污水处理加药、食品浆料输送、化工助剂投加、造纸助剂循环以及小型工艺管线增压等场景。整机采用长条形卧式布置，前端为细长输送段，中段设置垂直向上的介质进出口法兰，后端为减速与轴承支承区域，底部通过一体式铸造支座固定在基础平台上。

　　从实际用途看，这类单螺杆泵依靠转子在弹性定子内形成连续推移腔，介质沿轴向平稳移动，不会像离心泵那样在低流量、高粘度条件下迅速损失效率。泵运行时脉动小、自吸能力较好，对含固率较高或剪切敏感物料也较友好。模型中前端锥形收口与长筒结构对应定子腔及吸入端导向区域，中段法兰承担管路连接和密封定位，后端壳体则容纳传动轴、轴承、密封件和联轴器接口。

　　结构设计上，长轴泵段与驱动端分离布置，有利于把输送腔和动力支承区拉开距离，减少介质对轴承部位的影响。垂直法兰采用圆盘式连接面，周边螺栓孔位置清晰，便于与标准管路配对；法兰中心短管向上伸出，可在装配时预留阀门、弯头或快速接头空间。后端蓝色壳体外形包含加强筋、轴承端盖、调节螺钉和注油或排气接口，说明该部位需要承担径向支承、轴向定位以及维护调整功能。底部支座带螺栓安装孔，支脚宽度和长度决定整机落地稳定性，选型时应核对基础孔距、地脚螺栓规格以及泵轴中心线高度。

　　外形边界方面，模型沿轴向尺寸较长，布置管线时不能只看泵体直径，还要在前端预留抽拉定子、检修转子和拆卸吸入管的空间；后端则需留出电机、联轴器或减速机构的连接长度。中段向上法兰会占用垂直空间，若设备安装在框架内，应保证法兰上方管路拆装空间，同时避免进出口管线重量直接压在泵体上。驱动端轴伸位置与支座基准面存在固定高度差，三维布置时可将支座底面作为安装基准，再反推轴中心高和管路中心线。

　　建模时应重点控制转子定子配合段、法兰密封面、轴承座同轴度和支脚安装面之间的关系。长筒部分虽然外观简单，但对轴向同心要求较高；后端壳体的台阶、端盖止口和密封腔位置需要保留真实装配关系。维修思路上，前端输送部件可在不移动整体底座的情况下进行局部拆检，后端润滑和轴承调整则通过端盖及侧向接口完成，这种结构兼顾了连续输送可靠性与现场维护便利性。
