双激振电机式振动摇床三维结构设计

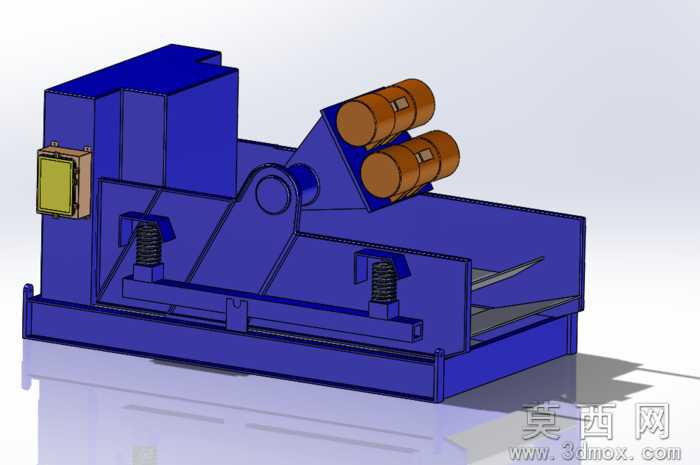

本作品为双激振电机驱动的振动摇床三维建模成果，整体采用SolidWorks完成全参数化建模与装配校验，建模过程严格遵循机械设计公差配合规范，所有零件均按实际加工工艺要求绘制特征，未出现非实体、破面等建模缺陷。模型整体以焊接式钢制机架为承载基础，机架底部设计有平整安装基面，可适配现场地脚螺栓固定需求，机架上部通过多组螺旋压缩弹簧与分选槽体实现柔性连接，弹簧安装位均设计有定位凸台与限位挡边，避免设备运行过程中弹簧出现移位、脱落问题。分选槽体采用倾斜式槽型结构设计，槽内设置有可调角度的导流分料隔板，可根据不同物料的分选需求调整隔板倾角与排布间距，槽体进料端与出料端分别设计有法兰连接位，可适配上下游给料、接料设备的对接安装。槽体侧上方倾斜布置两台同轴同参数的激振电机，电机安装座采用加厚钢板焊接结构，与槽体侧壁通过高强度螺栓实现刚性连接，两台电机反向同步运转时可产生定向高频激振力，带动槽体沿设定方向做往复振动，实现槽内物料的分层、分选与向前输送。模型左侧机架位置设计有电气接线盒，接线盒采用防水防尘结构设计，盒体与机架之间设置有密封胶条安装位，可适配选矿车间多粉尘、高湿度的作业环境。渲染阶段对不同部件赋予了差异化材质：机架、槽体等焊接结构件赋予深蓝色哑光金属漆材质，还原工业设备的涂装质感；激振电机外壳赋予棕褐色铸铁材质，搭配端盖位置的金属光泽质感，区分不同功能部件；弹簧部件赋予发黑弹簧钢材质，接线盒面板赋予半透明工程塑料材质，提升模型的视觉辨识度。整体装配过程中完成了全局干涉检查，对弹簧压缩行程、电机运转空间、槽体振动摆幅均做了运动仿真校验，确保各部件在运行过程中无碰撞、无卡滞，模型可直接用于方案展示、教学演示以及后续的工程图导出、生产加工参考。
