矿山浮选中间框单元结构三维设计

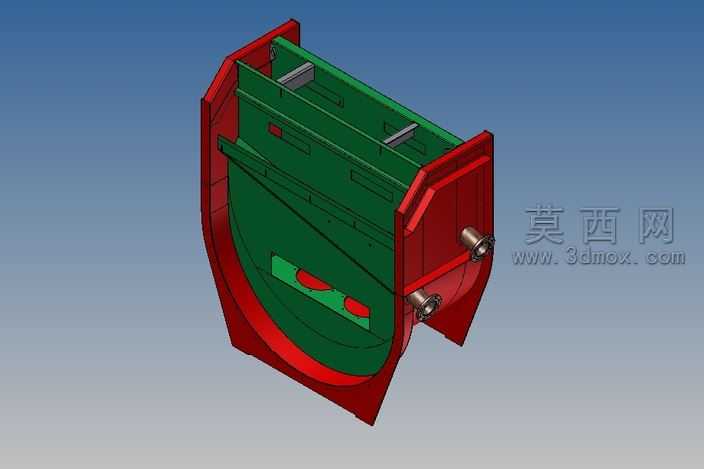

本作品为矿山选矿工艺所用浮选设备的中间框单元三维建模成果，建模阶段采用Autodesk Inventor完成全参数化结构搭建，整体模型严格遵循浮选槽单元的实际工程尺寸比例构建，完整还原了中间框单元的装配逻辑与结构细节。模型主体分为外部承力框架与内部槽体两大核心部分，外部框架采用红色哑光金属材质渲染，还原了矿山设备耐磨防护涂层的视觉质感，框架边缘做了加厚折边与加强筋结构设计，对应实际生产中承受矿浆冲击、设备拼接载荷的受力需求，框架两侧预留的法兰对接位与管路安装接口均做了精准的结构复刻，接口处的紧固件、连接端头细节完整，可直接用于后续设备整体装配的干涉校验。内部槽体采用深绿色耐磨衬板材质渲染，还原了浮选槽内耐磨橡胶衬层的材质特征，槽体内壁的导流板、挡矿条、充气组件安装位均按照实际浮选流场设计要求排布，槽体下部的弧形过渡结构做了平滑曲面处理，避免矿浆沉积死角，槽壁上预设的检修孔、观察窗位置均做了结构细化，可直观展示内部矿浆流道的走向逻辑。建模过程中采用自顶向下的设计思路，先确定中间框单元在整列浮选槽中的装配定位基准，再拆分外部框架、内部槽体、连接附件三个子装配体逐步细化，所有配合面均采用贴合约束，确保模型装配关系与实际生产一致；渲染阶段采用工业产品展示级的光照设置，通过渐变蓝色背景突出设备主体结构，材质粗糙度、金属度参数均参照实际矿山设备的表面处理效果调整，既清晰展示了各部件的结构分界，也还原了重工设备的厚重质感。该模型可用于选矿浮选设备的方案展示、结构教学、装配模拟等场景，完整呈现了浮选中间单元的结构设计逻辑，能够帮助相关从业者直观理解浮选槽中间段的构造特点与功能设计考量。
