卧式带安装支座传动变速箱结构设计

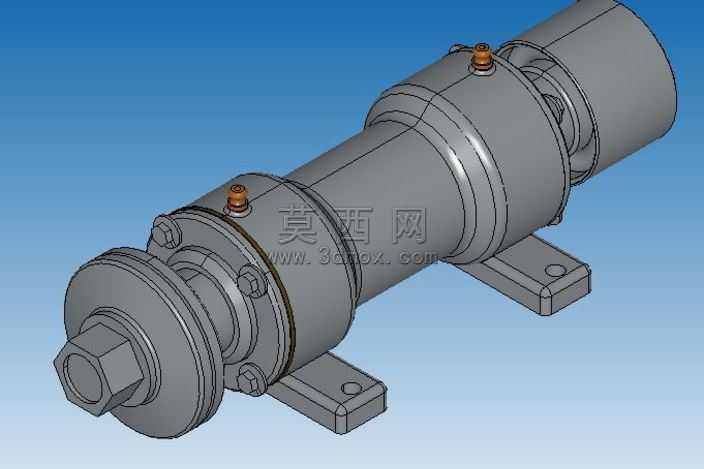

本作品为卧式布局的传动变速箱三维建模成果，建模过程中严格遵循机械传动设计的公差配合规范，对变速箱的每一处结构都做了精准的参数化还原。整体模型采用Solid Edge完成全参数化建模，从外部的安装支座、端盖紧固件、输入输出连接结构，到内部隐含的齿轮传动组、轴系定位结构都做了完整的结构表达，没有出现结构缺漏或者干涉问题。渲染阶段采用金属哑光材质模拟变速箱壳体的铸铁质感，对注油嘴、紧固螺栓、锁紧螺母等外露金属件做了差异化的材质区分，通过环境光遮蔽效果凸显零件间的装配层次，让整体渲染效果贴近真实工业产品的视觉表现。结构设计上，该变速箱采用双支座卧式安装形式，安装脚预留了标准螺栓过孔，可直接适配常规机架的安装定位需求；输入端设置了带锁紧结构的连接法兰，可快速对接动力输入部件，输出端采用同轴延伸结构，保障动力传输的同轴度；壳体上预留的两个注油嘴位置符合齿轮润滑的油路设计要求，端盖处的螺栓排布均匀，既满足密封压紧的受力需求，也兼顾了装配拆卸的操作便利性。设计思路围绕紧凑化传动需求展开，将多级变速齿轮组整合在圆柱型壳体内，在保障传动比覆盖范围的前提下尽可能缩小整体径向尺寸，同时通过合理的轴系跨距设计降低传动过程中的轴系挠变，提升变速箱运行的稳定性；所有外露紧固件都采用标准件参数调用，符合通用机械的设计规范，可直接用于传动方案的原理验证、装配教学演示或者非标设备的动力选型参考，模型的装配层级清晰，每一个子零件都保留了可编辑的参数，方便后续根据实际传动需求做参数调整与结构优化。
