汽车变速器壳体三维扫描逆向建模作品

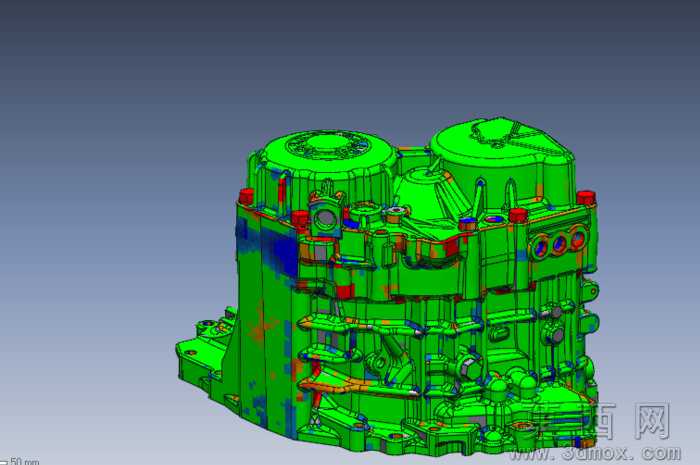

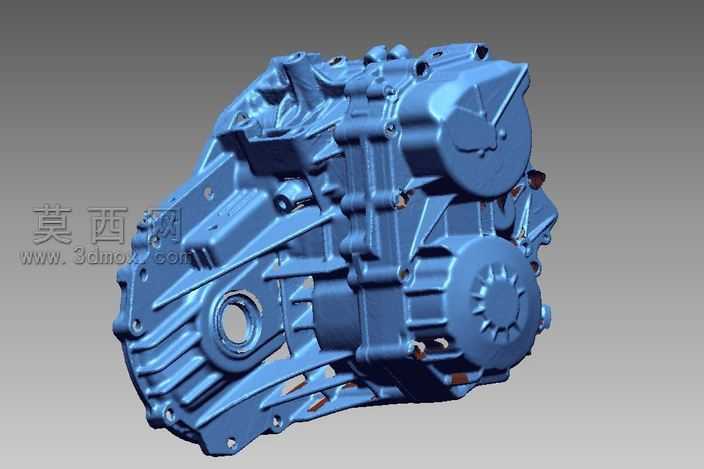

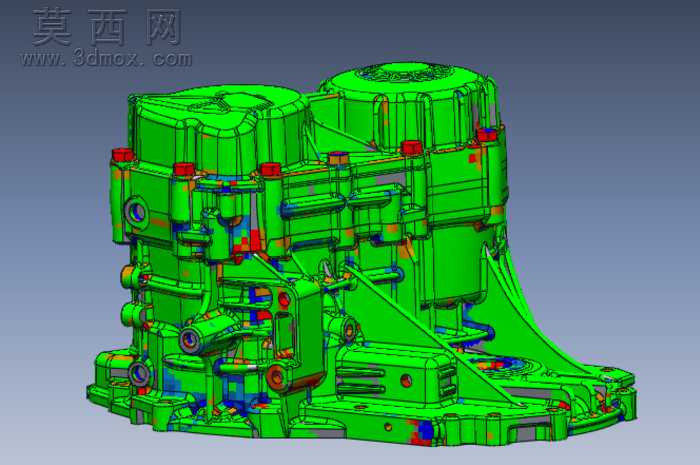

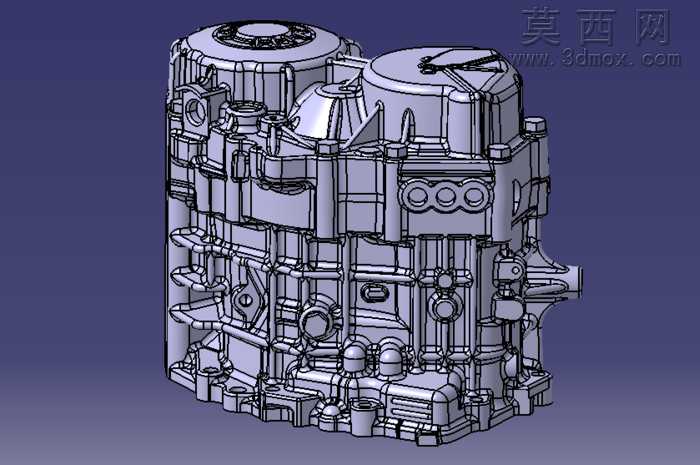

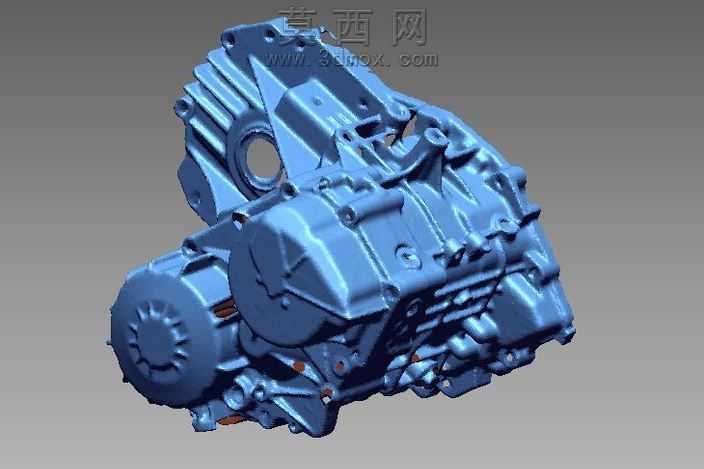

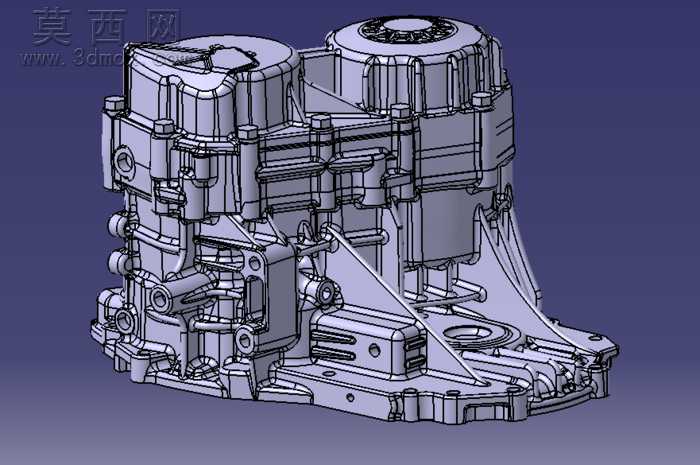

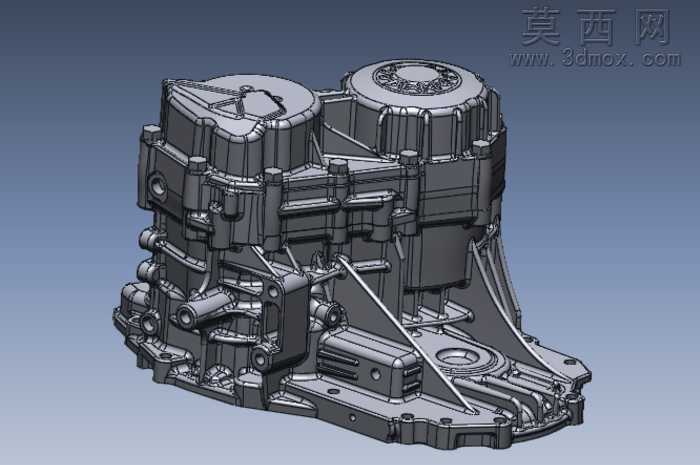

本作品为汽车变速器壳体的三维扫描逆向建模成果，建模过程依托Metrascan工业级三维扫描设备完成实物数据采集，全程围绕变速器壳体的真实结构特征开展逆向还原工作。扫描阶段针对壳体复杂的曲面造型、多组安装孔位、加强筋结构以及局部凹凸特征进行了全维度数据捕捉，通过多视角扫描拼接完成点云数据的初步采集，后续对点云数据进行了去噪、精简、平滑处理，剔除扫描过程中产生的冗余噪点与误差数据，保证点云模型与实物的尺寸偏差控制在工业级精度范围内。建模阶段基于处理完成的点云数据进行曲面重构，针对壳体外部的散热筋结构，严格还原其排布角度、厚度尺寸与过渡圆角，保证散热结构的形态与实物完全一致；针对壳体上的各类安装定位孔，精准还原其孔径、孔深、位置度以及孔位周边的凸台结构，确保后续装配对接的尺寸匹配度；针对壳体的分型面、连接法兰边等关键装配结构，严格遵循实物的轮廓公差进行曲面拟合，保证重构模型的装配基准与实物完全统一。材质渲染阶段采用了工业金属铸件的材质表现，还原了铝合金压铸件表面的细微颗粒质感与哑光金属色泽，通过光影调整突出壳体表面的结构起伏与加强筋的立体形态，清晰呈现变速器壳体的整体结构布局与细节特征。整个逆向建模过程完整还原了变速器壳体的所有结构细节，既保留了原始铸件的工艺特征，也保证了三维模型的几何精度，可用于后续的产品改型设计、尺寸检测、装配仿真以及数字化存档等工作场景，为汽车变速器部件的逆向开发与数字化管理提供了精准的三维数据支撑。
