1磅级格斗竞技轮式机器人3D打印结构

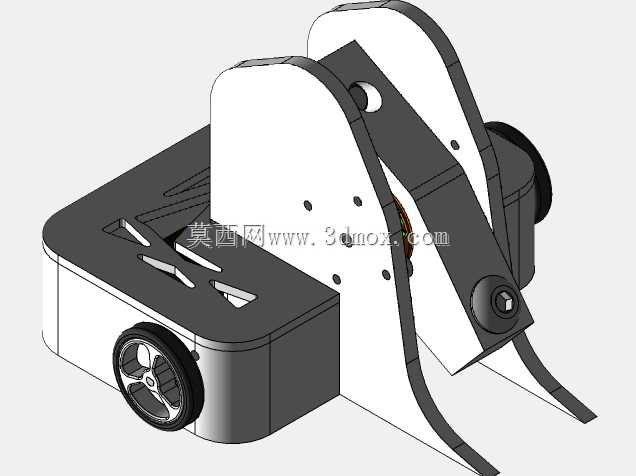

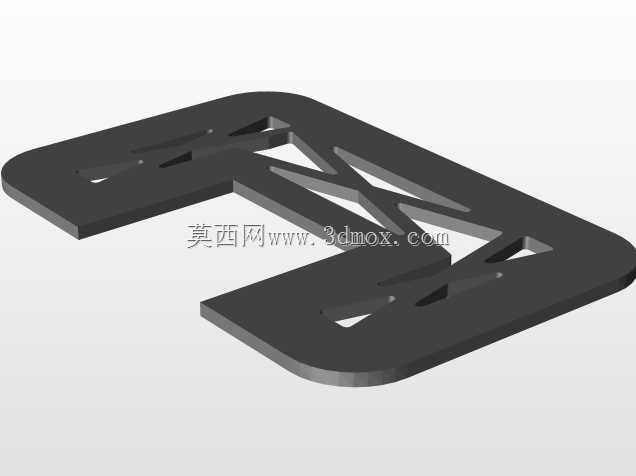

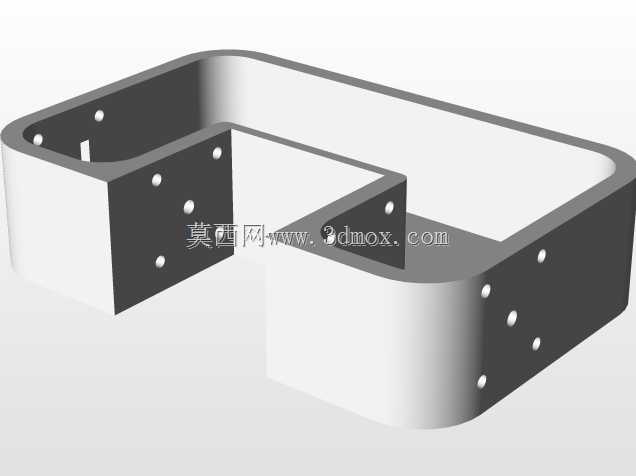

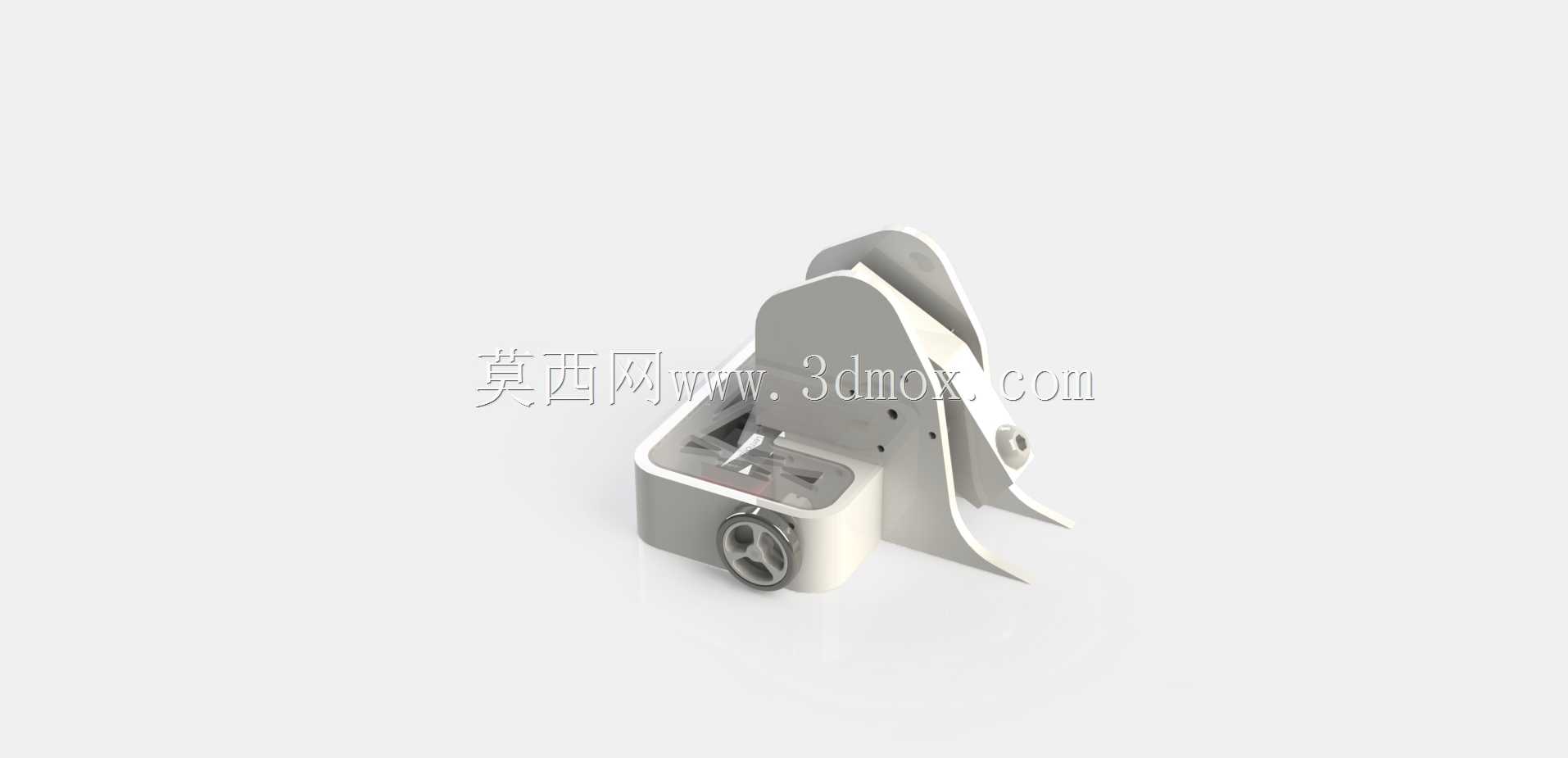

　　该结构面向小型竞技格斗机器人场景设计，整体采用分体式模块化布局，核心分为底盘行走单元、武器抬升摆臂单元两个独立装配模块，所有非标准受力结构件均适配FDM3D打印工艺成型要求，壁厚、加强筋布局均针对打印层间受力特性做了定向优化，避免打印过程中出现大面积悬空、薄壁翘曲的问题，同时兼顾竞技场景下的抗冲击性能要求。底盘部分采用箱式承载结构，底部预留轮系安装沉孔，行走轮采用内嵌式安装设计，轮轴安装位与底盘侧壁一体化成型，减少额外紧固件的使用，底盘上表面预留多组定位孔位，可根据配重需求灵活调整电池、电调、接收设备的安装位置，底盘前端做斜切收窄处理，避免对抗过程中前端卡入场地缝隙或被对方机器人抬升卡位。摆臂部分采用双侧板支撑结构，

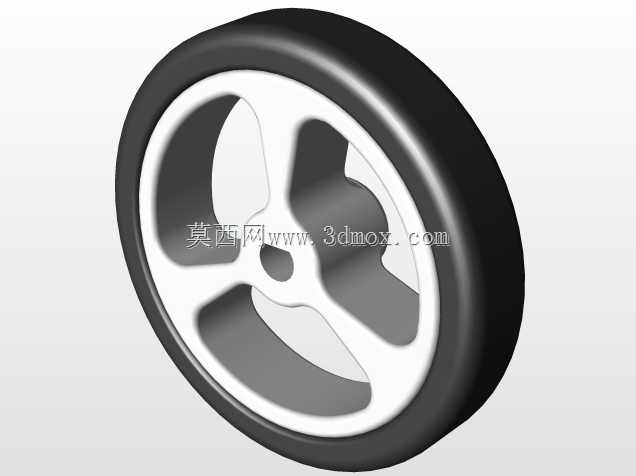

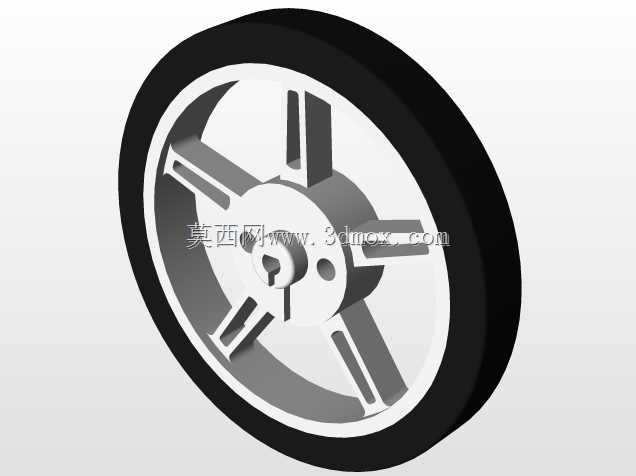

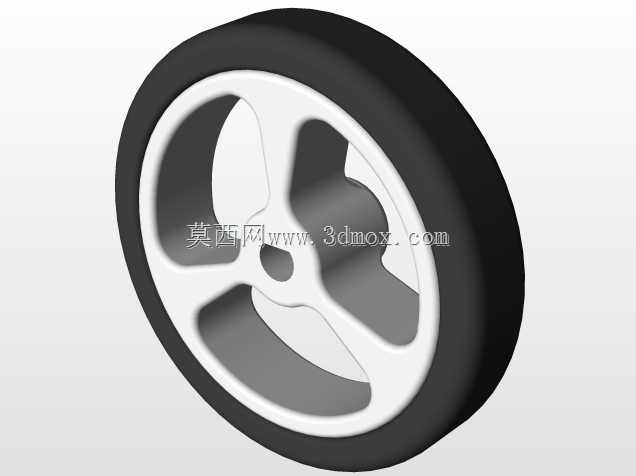

　　两侧支撑板通过横向连接柱实现刚性固定，摆臂根部与底盘尾部通过铰接轴连接，铰接位预留轴承安装槽，可嵌入标准法兰轴承降低转动阻尼，摆臂前端延伸出楔形铲状结构，作为武器接触端，可在摆臂抬升过程中实现铲起、抬翻对手的动作，摆臂中部预留武器电机安装位，安装位周边做环形加强筋处理，抵消电机运转过程中的振动以及对抗冲击带来的载荷。轮系部分设计阶段预留了两种尺寸轮径的安装适配空间，初始验证阶段采用小尺寸轮模完成整体布局验证，实际装配可更换大直径轮组提升越障与移动速度，轮距与轴距参数经过反复校核，保证整机重心落在轮系支撑面中心区域，避免急停、转向过程中出现侧翻问题，同时控制整机重量控制在1磅量级的赛事重量要求范围内，预留足够的配重调整空间，

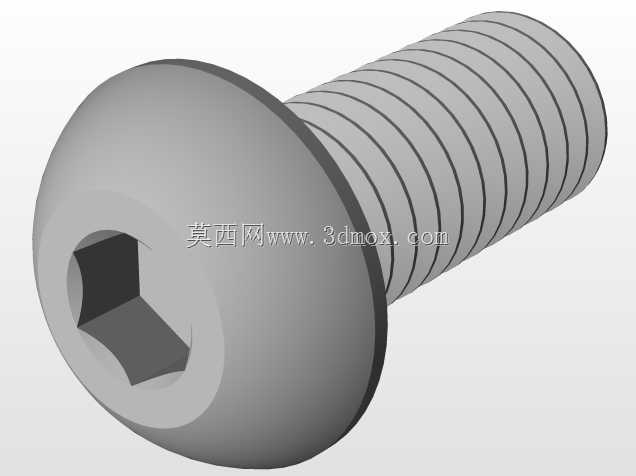

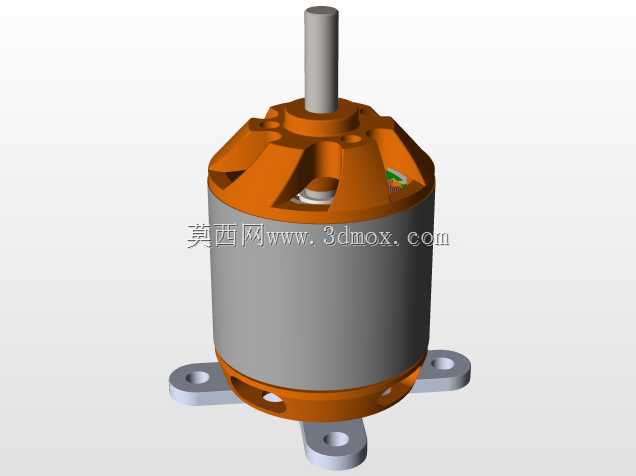

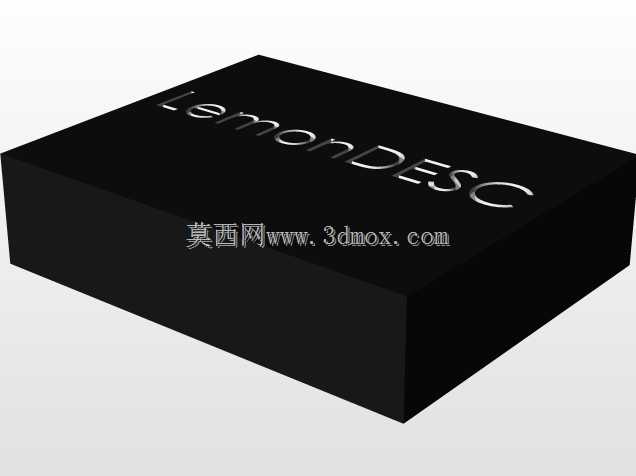

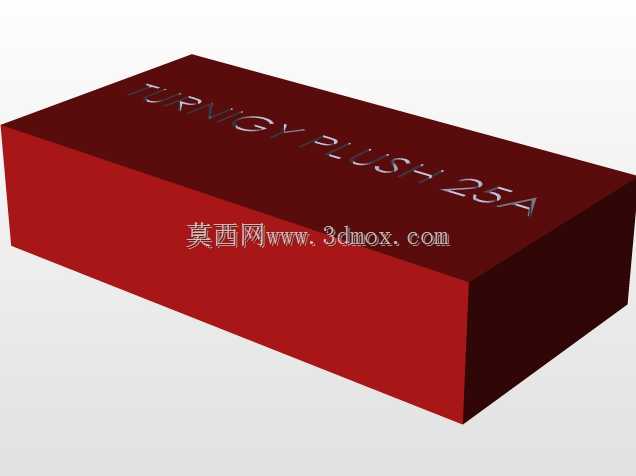

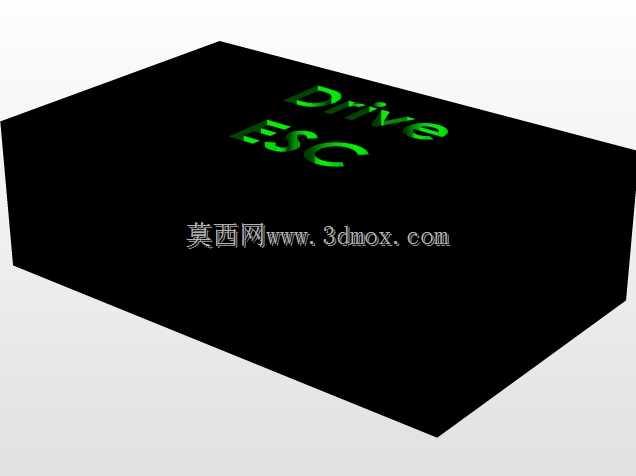

　　可根据对抗策略调整前后配重比例，适配主动进攻或者防守反击的不同战术需求。结构装配过程中，所有打印件的连接孔位均预留了紧固件安装间隙，针对3D打印件的成型公差做了补偿设计，无需二次打磨即可完成装配，摆臂与底盘之间的铰接间隙经过严格控制，既保证转动顺畅无卡滞，又避免间隙过大导致摆臂晃动影响武器动作精度。电气元件安装位均做了藏线设计，底盘内部预留走线槽，所有线材可从结构内部穿过，避免对抗过程中线材外露被对方武器切断，电池安装位预留绑带固定槽，可通过尼龙扎带实现电池的快速固定与更换，适配不同容量的锂聚合物电池安装需求。武器电机安装位的定位尺寸匹配常用外转子无刷电机的安装孔距，电机输出轴直接连接摆臂驱动结构，减少中间传动环节带来的动力损耗，

　　摆臂的摆动行程通过底盘上的机械限位块做物理限制，避免摆臂过度抬升导致整机重心后翻，限位块位置可根据实际动作需求做小幅调整，适配不同长度的武器前端结构。整机外壳无多余外凸结构，所有棱角均做圆角过渡处理，既避免3D打印过程中出现应力集中导致的层间开裂，也减少对抗过程中被对方机器人勾挂的概率，整体外形紧凑，在满足内部元件安装空间的前提下尽可能压缩外部尺寸，提升对抗过程中的灵活性。
