适配3D打印机的覆盆子Pi摄像机安装支架

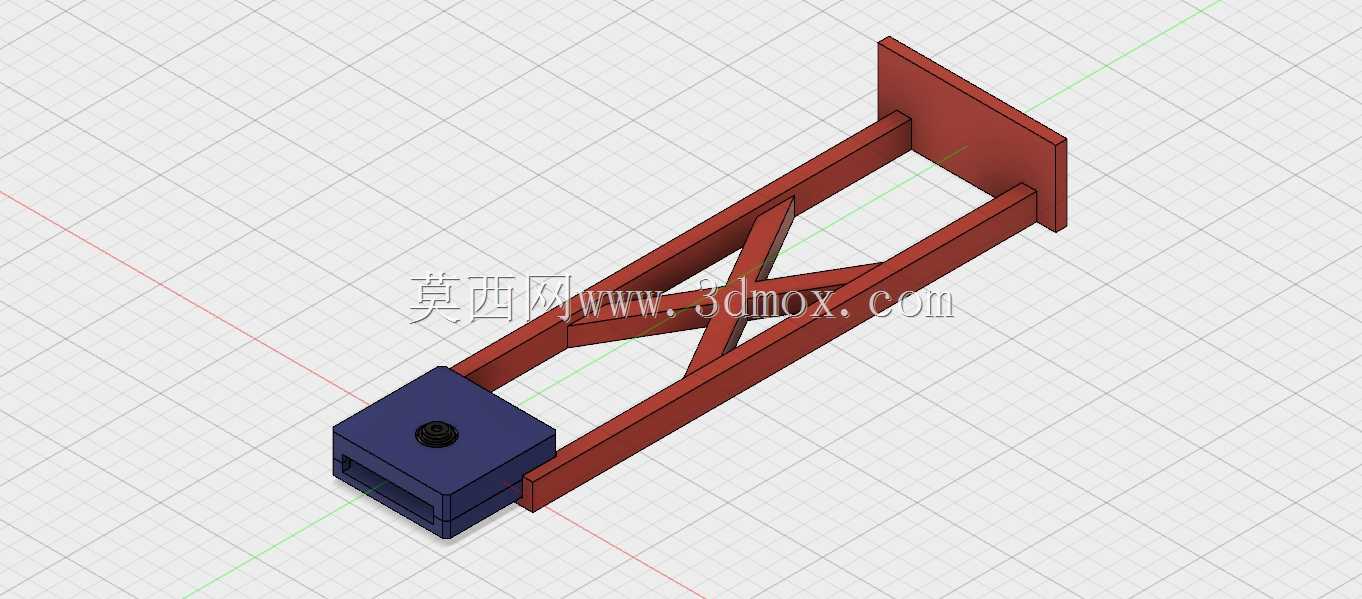

　　在桌面级FDM3D打印的日常作业场景里，打印过程的实时监控是很多操作者的刚需——无论是长时间无人值守打印时的翘边、堵头故障排查，还是延时摄影记录打印成型过程，都需要将摄像模块固定在合适的位置，完整覆盖打印床的整个作业区域。这款针对覆盆子Pi摄像模块设计的安装支架，正是围绕这一实际使用需求完成的结构设计，解决了常规粘贴式、夹持式支架高度不足、视野遮挡、固定不稳的常见问题。从结构设计思路来看，支架采用分体式组合结构，一端为覆盆子Pi摄像模块的安装基座，另一端为设备固定端，中间采用桁架式支撑臂连接。基座部分做了嵌入式卡槽设计，可直接将覆盆子Pi摄像模块卡入槽内，卡槽预留了镜头对位的开孔，同时在基座顶面设置了螺丝锁紧位，

　　装入模块后通过单颗螺丝即可完成紧固，避免打印过程中设备振动导致摄像模块移位、拍摄角度偏移。中间的支撑臂没有采用实心梁结构，而是选择了矩形框加交叉斜撑的桁架形式，这种结构在保证支撑臂整体刚性、减少长悬臂形变的同时，能最大程度降低支架自身重量，减少固定端的承重负载，也能减少3D打印制作时的材料消耗，缩短打印时长。支撑臂的长度经过适配性设计，安装后摄像模块的高度足以越过桌面级3D打印机的机架顶部横梁，镜头可垂直向下对准打印床中心区域，不会被打印机的挤出机构、导轨等运动部件遮挡视野，完整覆盖最大打印幅面的整个床面，无论是小尺寸零件还是满床排布的批量打印件，都能完整纳入拍摄范围。固定端采用立式平板安装面，可通过螺丝锁紧、

　　强力背胶粘贴或者扎带捆绑的方式，固定在3D打印机的型材机架侧壁、顶部框架或者临近的工作台立面，安装面的平整设计保证了固定后支架不会出现倾斜，支撑臂保持水平延伸状态，让摄像模块的镜头光轴可垂直对准打印平面，减少拍摄画面的梯形畸变。在安装边界的设计考量上，基座的卡槽尺寸完全匹配标准覆盆子Pi摄像模块的外形尺寸，公差控制在0.2mm以内，既不会因为间隙过大导致模块晃动，也不会因为尺寸过紧造成模块装入困难、挤压损坏电路板；支撑臂的截面尺寸经过受力校核，在常规PLA、PETG等3D打印常用材料的制作条件下，伸出长度达到150mm时，端部的形变量可控制在0.5mm以内，不会因为长期承重出现端部下垂、拍摄角度偏移的问题；

　　固定端的平板上预留了两个标准安装孔位，孔位间距适配2020、3030等桌面级3D打印机常用的铝型材槽距，无需额外打孔即可直接通过T型螺母固定在型材机架上，适配绝大多数主流的桌面级FDM3D打印机机型。不同于市面上常见的短款夹持支架，这款支架的长悬臂设计让摄像模块可以获得更高的拍摄机位，既可以实现打印床全区域的俯拍监控，也能在需要时调整安装角度，侧拍打印过程中层与层之间的堆叠细节，方便操作者观察挤出状态、层间结合效果，为打印参数调整提供直观的画面参考。支架的整体结构没有多余的装饰性设计，所有结构特征都服务于功能需求：交叉斜撑的位置避开了支撑臂的走线空间，摄像模块的FPC排线可以沿着支撑臂的框型内部空间排布，避免排线外露影响打印机运动部件的运行，也让整体走线更加整洁；基座的镜头开孔边缘做了倒角处理，不会刮花摄像模块的镜头镜片，同时也避免了开孔边缘遮挡镜头的边缘视野；固定端的平板边缘做了圆角过渡，安装时不会划伤操作者的手部，也减少了3D打印后的打磨工作量。实际使用中，这款支架除了适配3D打印机的监控场景外，也可固定在工作台架、设备机架上，用于小型作业工位的过程监控、小型实验台的拍摄记录等场景，只要安装平面平整、固定可靠，就能为覆盆子Pi摄像模块提供稳定的高位支撑，获得无遮挡的拍摄视野。
