NMRV系列蜗轮蜗杆传动配套蜗轮构件

项目分类:通用机械零部件 发布时间:2022-07-30 ID:686532
  • NMRV系列蜗轮蜗杆传动配套蜗轮构件
  • NMRV系列蜗轮蜗杆传动配套蜗轮构件
  • NMRV系列蜗轮蜗杆传动配套蜗轮构件
  • NMRV系列蜗轮蜗杆传动配套蜗轮构件
  • NMRV系列蜗轮蜗杆传动配套蜗轮构件
  • NMRV系列蜗轮蜗杆传动配套蜗轮构件
  • NMRV系列蜗轮蜗杆传动配套蜗轮构件
  • NMRV系列蜗轮蜗杆传动配套蜗轮构件
  • NMRV系列蜗轮蜗杆传动配套蜗轮构件
  • NMRV系列蜗轮蜗杆传动配套蜗轮构件
  • NMRV系列蜗轮蜗杆传动配套蜗轮构件
  • NMRV系列蜗轮蜗杆传动配套蜗轮构件
  • NMRV系列蜗轮蜗杆传动配套蜗轮构件
  • NMRV系列蜗轮蜗杆传动配套蜗轮构件
  • NMRV系列蜗轮蜗杆传动配套蜗轮构件
  • NMRV系列蜗轮蜗杆传动配套蜗轮构件
  • NMRV系列蜗轮蜗杆传动配套蜗轮构件
  • NMRV系列蜗轮蜗杆传动配套蜗轮构件
  • NMRV系列蜗轮蜗杆传动配套蜗轮构件
  • NMRV系列蜗轮蜗杆传动配套蜗轮构件
  • NMRV系列蜗轮蜗杆传动配套蜗轮构件
  • NMRV系列蜗轮蜗杆传动配套蜗轮构件
  • NMRV系列蜗轮蜗杆传动配套蜗轮构件
  • NMRV系列蜗轮蜗杆传动配套蜗轮构件
  • NMRV系列蜗轮蜗杆传动配套蜗轮构件
  • NMRV系列蜗轮蜗杆传动配套蜗轮构件
  • NMRV系列蜗轮蜗杆传动配套蜗轮构件
  • NMRV系列蜗轮蜗杆传动配套蜗轮构件
  • NMRV系列蜗轮蜗杆传动配套蜗轮构件

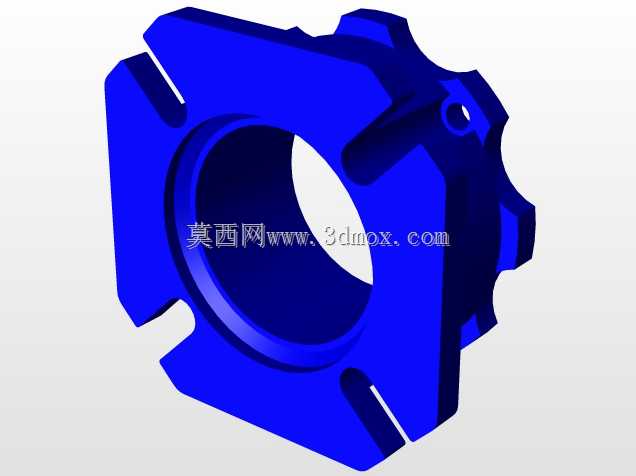

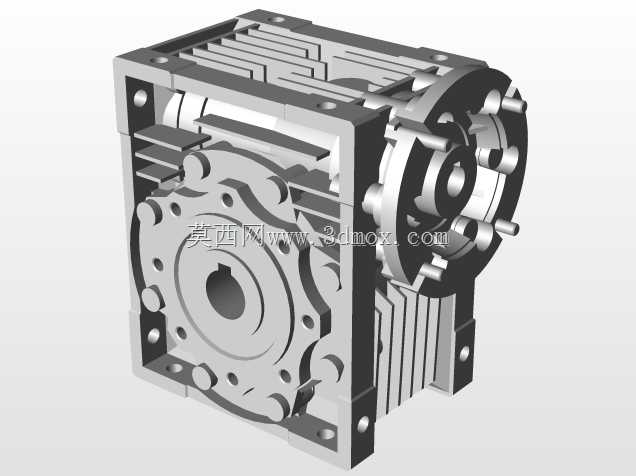

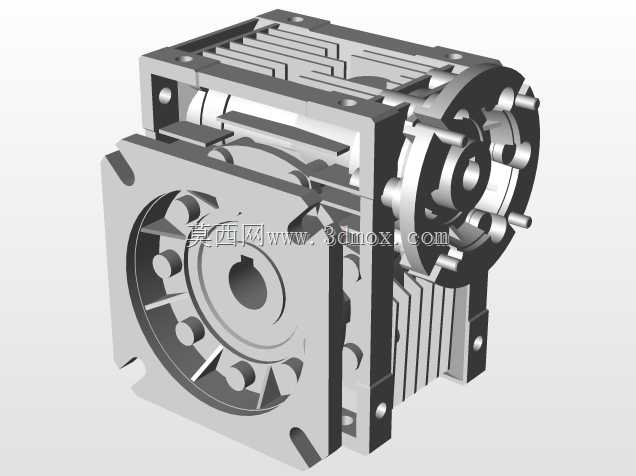

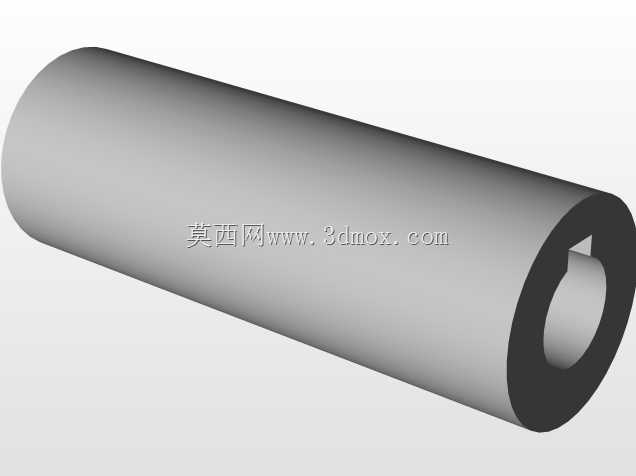

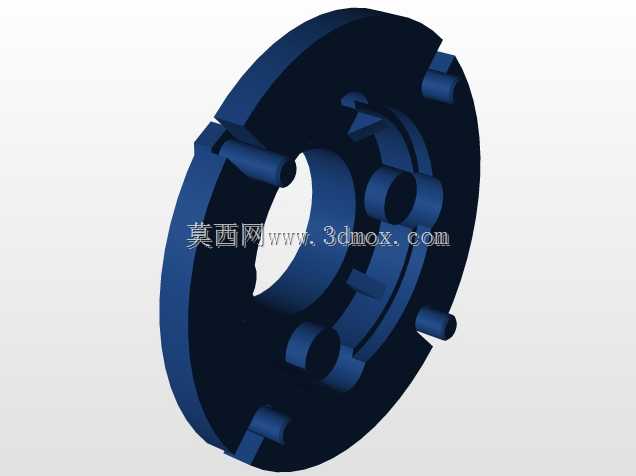

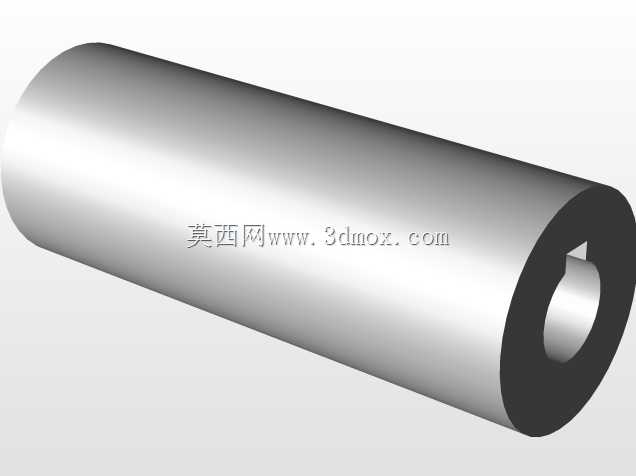

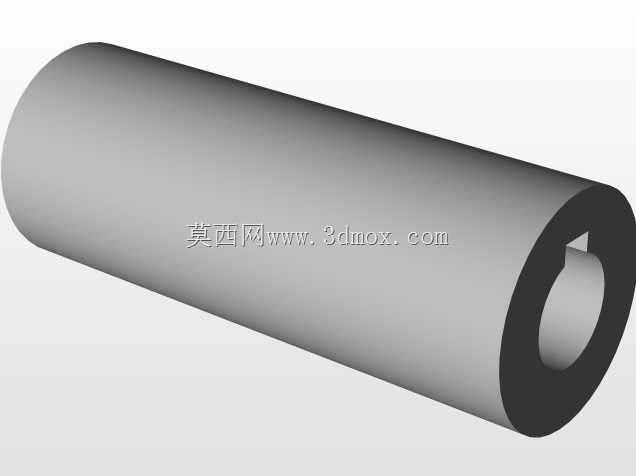

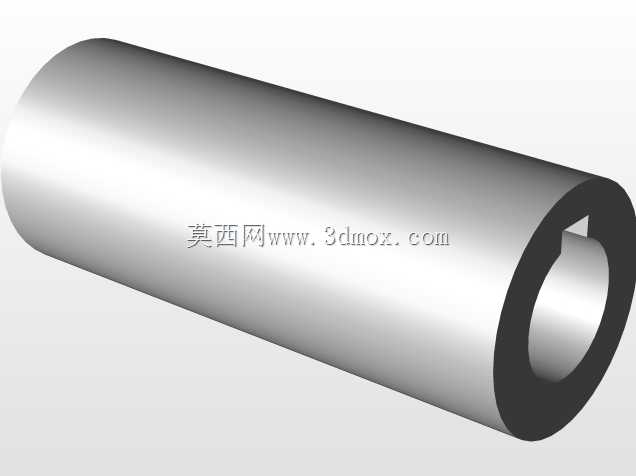

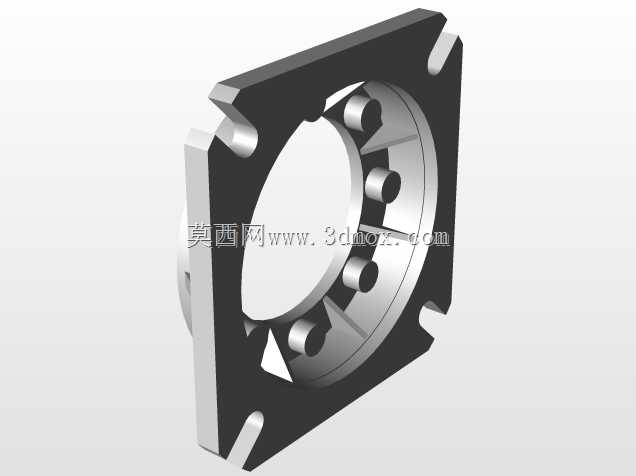

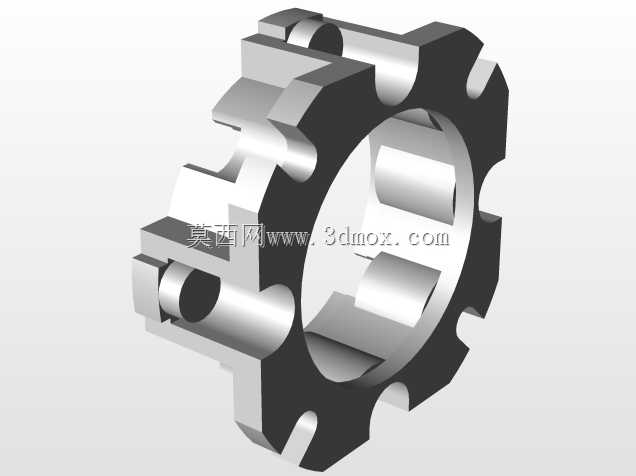

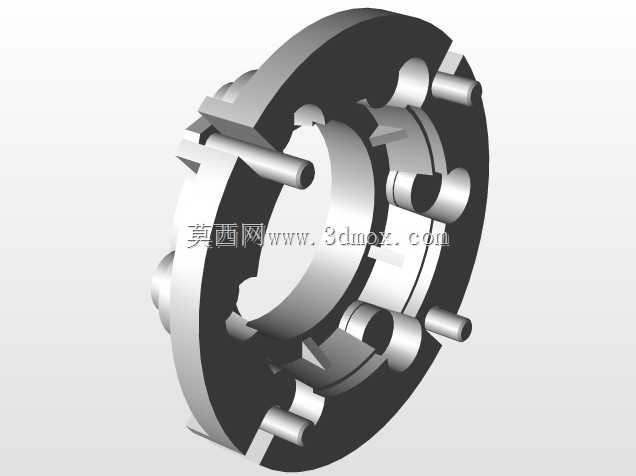

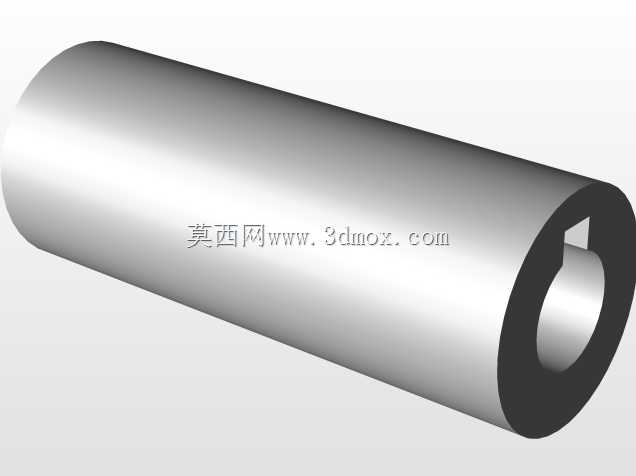

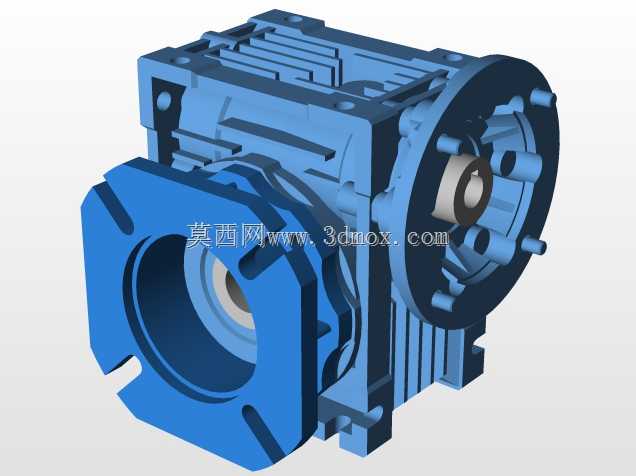

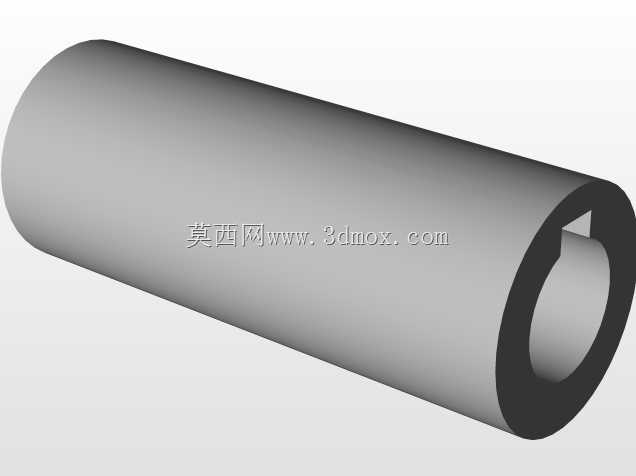

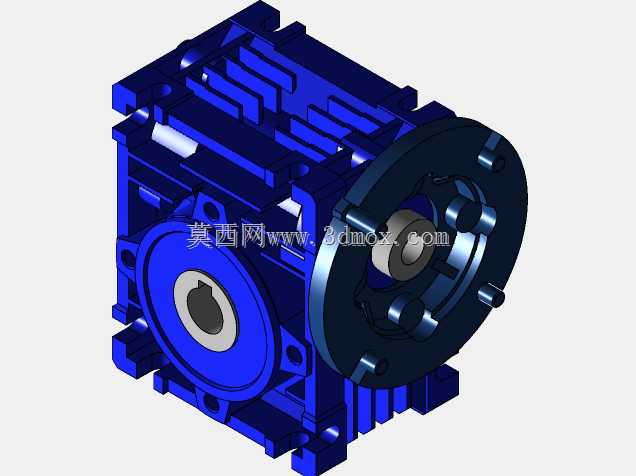

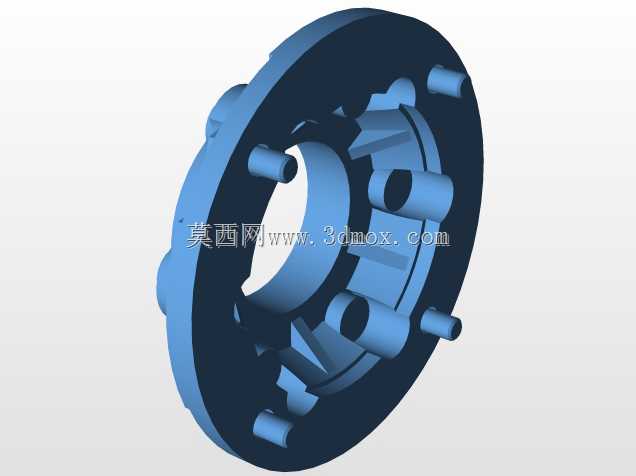

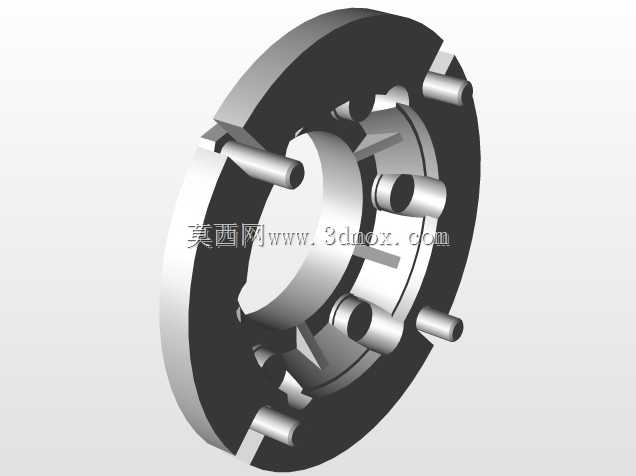

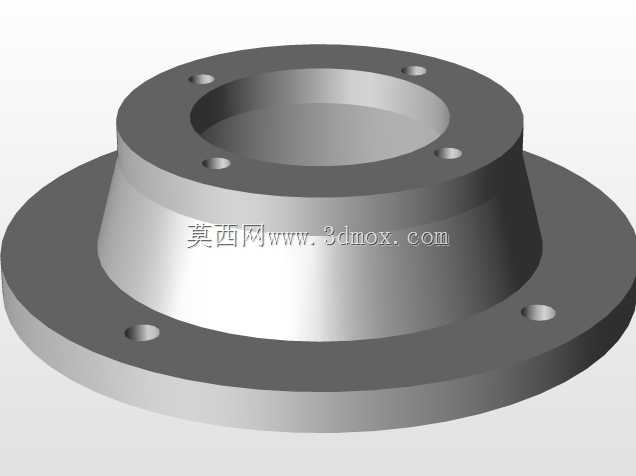

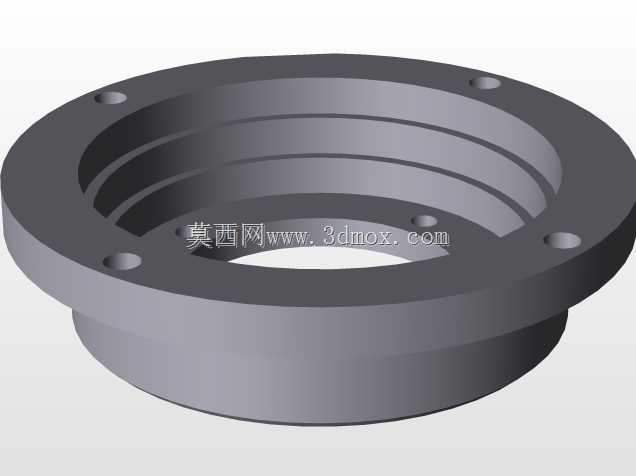

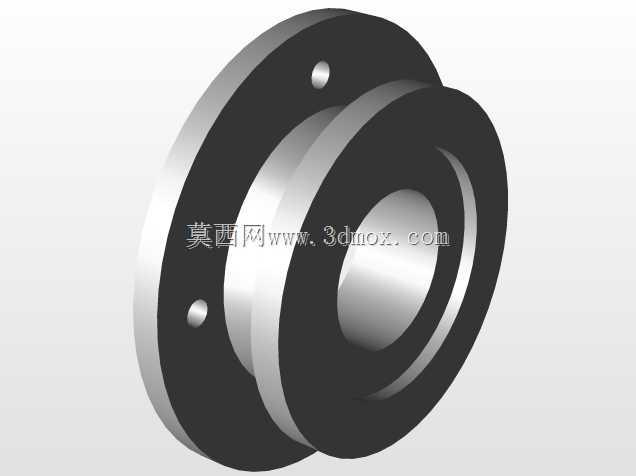

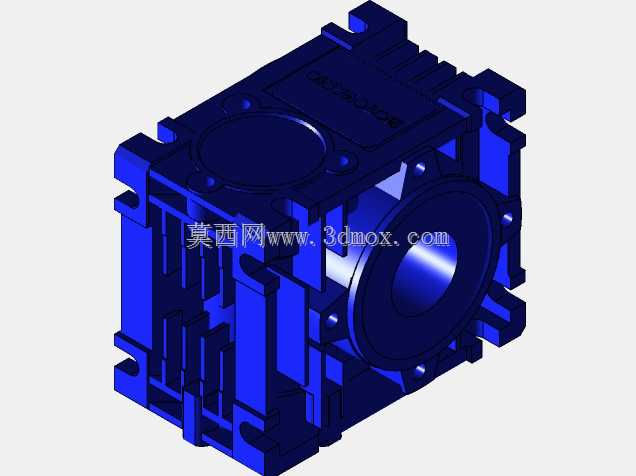

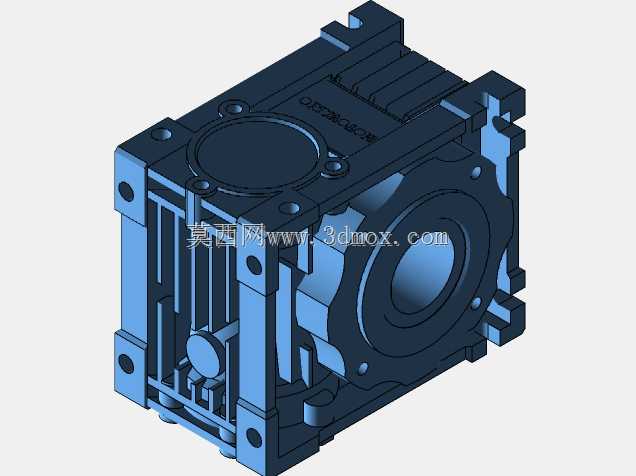

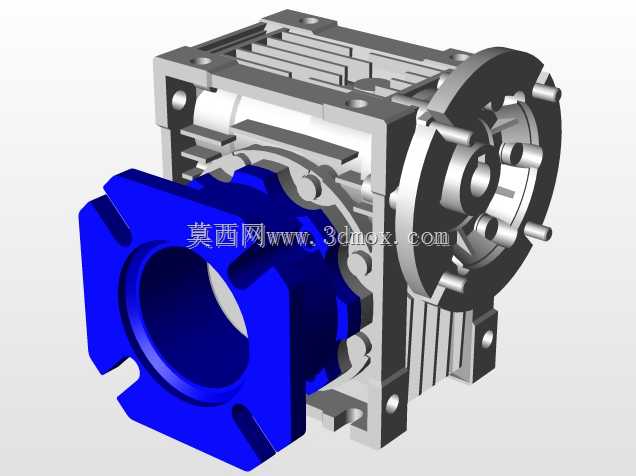

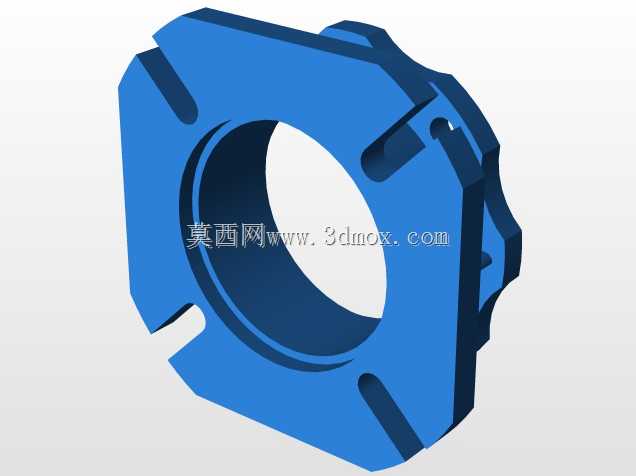

  在轻载传动的自动化输送线、食品包装机械、小型物料提升设备的减速单元里,这类配套NMRV系列蜗轮蜗杆减速机的蜗轮构件,是实现交错轴动力传递、大减速比扭矩输出的核心啮合零件。日常做设备改型或者旧机维修测绘的时候,最先要确认的就是蜗轮的内孔键槽尺寸、齿部啮合参数还有轴向安装定位的台阶尺寸,毕竟NMRV系列的蜗轮是直接和蜗杆啮合,安装在输出轴组件上,一旦尺寸边界不对,要么装不进减速机箱体内,要么啮合侧隙过大导致传动抖动、反向间隙超差。从结构设计上看,这个蜗轮采用了中空轴套式的结构,内孔预留了键槽安装位,和输出轴通过平键实现周向固定,轴向靠箱体两侧的端盖和轴承实现定位,不需要额外做复杂的轴向锁紧结构,适配NMRV30到63机座号的安装空间,

  齿部是和蜗杆共轭的环面齿形,啮合的时候接触线和滑动方向的夹角设计得比较合理,能在保证传动效率的同时降低齿面磨损,毕竟蜗轮蜗杆传动本身滑动摩擦占比高,齿形的修缘参数直接影响运行噪音和使用寿命。实际应用场景里,这类蜗轮大多用在输入转速不超过1500rpm、输出扭矩在几十到几百牛米的传动场合,比如小型皮带输送机的驱动端减速单元、包装机械的送料机构传动、自动化仓储的小型提升机构,这些场景对传动的反向自锁性有一定要求,蜗轮蜗杆结构刚好能利用自身的啮合特性实现反向自锁,避免负载端倒转引发的设备故障或者安全问题。做三维建模的时候,要重点注意齿部的参数匹配,不能只做外观齿形,必须把齿厚、齿距、啮合中心距的参数和对应机座号的蜗杆匹配到位,

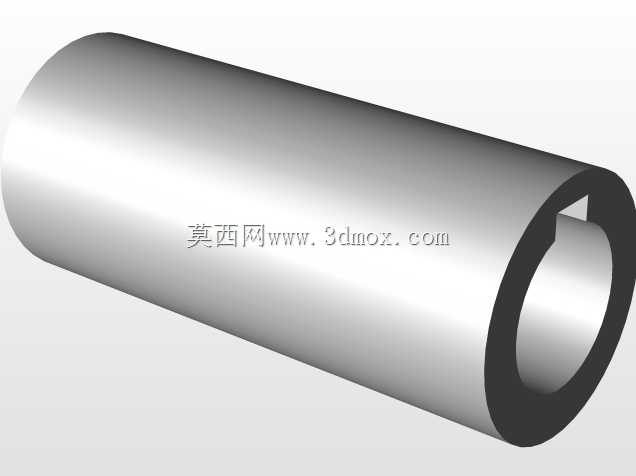

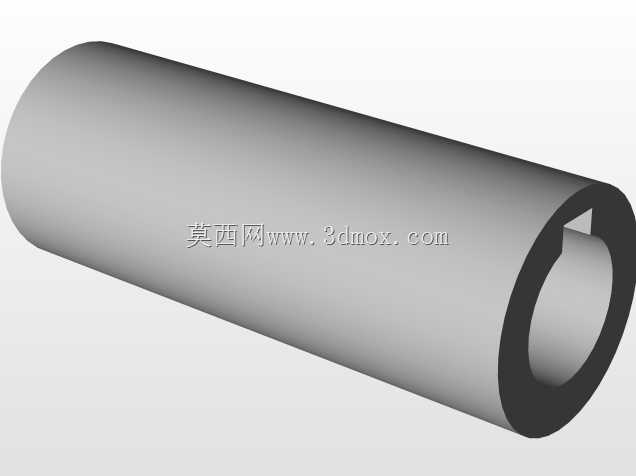

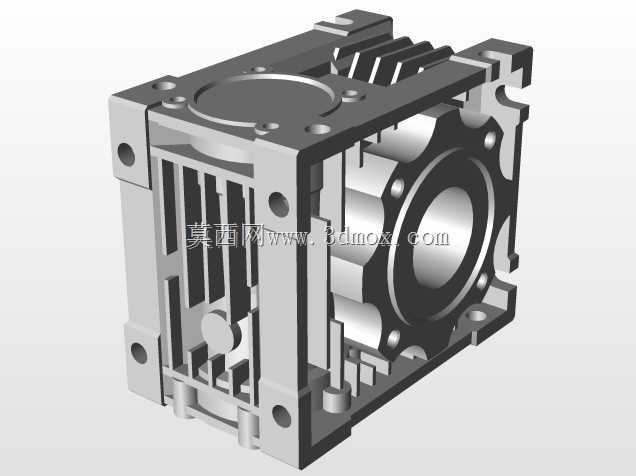

  不然装配的时候会出现干涉或者啮合间隙过大的问题;内孔的公差要按照过渡配合来选,和输出轴的配合不能太松,否则带载运行的时候会出现轴和蜗轮内孔的相对滑动,磨坏键槽和配合面,也不能太紧,不然现场装配的时候压装困难,后期维修拆换也不方便。另外蜗轮的外圆尺寸要严格匹配减速机箱体内腔的安装空间,外圆和箱体内壁要预留合适的间隙,既要避免运行的时候蜗轮和箱体刮蹭,也要保证箱体内的润滑脂能顺利流到啮合齿面,形成有效的润滑膜,降低齿面的磨损速度。很多新手做这类传动件建模的时候,容易忽略齿面的粗糙度和安装基准的同轴度要求,实际上蜗轮的内孔和齿顶圆、齿部分度圆的同轴度直接影响传动的平稳性,如果同轴度超差,运行的时候会出现周期性的负载波动,不仅噪音大,

  还会加速蜗杆轴承的磨损,缩短整个减速机的使用寿命。在设备选型替换的时候,除了核对安装尺寸,还要注意蜗轮的材质匹配,不过从三维结构本身来说,核心的安装边界就是内孔直径、键槽宽度、齿部啮合中心高、蜗轮的轴向总宽度,这几个尺寸只要和原机参数一致,就能实现顺利替换,不需要改动箱体或者输出轴的其他结构。这类中空结构的蜗轮相比带轮毂的分体式蜗轮,结构更紧凑,零件集成度更高,减少了轮毂和齿圈的装配环节,适合小机座号的减速机批量生产,装配的时候直接把蜗轮压装到输出轴上,再装入箱体和蜗杆啮合,调整好侧隙就能完成组装,生产和装配的效率都比较高。在做传动系统的受力校核的时候,要重点验算齿面的接触强度和齿根的弯曲强度,因为蜗轮蜗杆传动的失效大多出现在蜗轮齿面,要么是齿面胶合,要么是齿面磨损,所以建模的时候齿根的圆角不能做的太小,避免应力集中导致断齿,齿面的修缘要顺着啮合的滑动方向做,减少啮入啮出的时候的冲击。
