SKF625深沟球轴承6000系列结构设计

　　在各类轻载旋转传动场景中，这类小尺寸深沟球轴承的应用覆盖范围极广，从小型家电的电机输出端、办公自动化设备的走纸辊支承，到小型输送线的从动辊轴、精密仪器的微调转轴，都能见到同规格轴承的身影。作为滚动轴承里应用门槛最低、适配场景最广的品类，深沟球轴承的核心作用是为旋转轴件提供径向支承，同时可承受一定比例的轴向载荷，将轴系运转过程中的滑动摩擦转化为滚动体与滚道间的滚动摩擦，大幅降低传动过程中的功率损耗与零件磨损速率。

　　从结构设计逻辑来看，该型号轴承采用典型的双滚道一体式结构，内圈与轴采用过盈配合实现周向固定，外圈与安装座孔采用过渡或间隙配合适配不同的装配公差要求，中间均匀排布的钢质滚动体被冲压保持架均匀分隔，避免滚动体在运转过程中发生相互碰撞、摩擦，保证每个滚动体都能在滚道内均匀承受载荷，同时维持合理的运转间隙。设计过程中需要严格控制内圈外径、外圈内径的滚道曲率半径，曲率半径通常取滚动体直径的0.51-0.53倍，既保证滚动体与滚道有足够的接触面积降低接触应力，又不会因为曲率匹配度过高导致运转卡滞，同时要预留合理的径向游隙，适配不同工况下的热胀冷缩量，避免轴系温升后轴承内部间隙消失出现抱死故障。

　　从安装边界尺寸来看，该类微型深沟球轴承的内孔、外径、宽度尺寸都遵循通用轴承的标准尺寸系列，安装时轴肩与座孔的挡肩高度需要严格控制，挡肩高度不能超过轴承内圈、外圈的倒角尺寸，否则会导致轴承无法安装到位，同时挡肩需要有足够的支撑面积，避免轴承在承受轴向载荷时出现挡肩变形导致的轴承窜动。装配过程中需要注意，压装轴承时施力点必须对应配合的套圈端面，过盈配合装在内圈时不能通过敲击外圈传递压力，否则会造成滚道压痕、滚动体损伤，直接影响轴承的运转精度与使用寿命。

　　在实际工况适配中，这类小尺寸深沟球轴承通常适配每分钟数千转的中低转速场景，密封结构的选型需要根据使用环境确定，开式结构适用于有定期润滑维护、环境洁净的传动部位，带防尘盖的结构可以阻挡外界粉尘进入轴承内部，适用于粉尘较多但无液体喷淋的场景，带接触式密封圈的结构可以实现更好的密封效果，阻挡水汽、油污进入轴承内部，适用于工况相对复杂、维护不便的部位。轴承内部的润滑脂填充量通常控制在轴承内部空腔的1/3到1/2，填充量过多会导致运转过程中搅拌阻力过大，出现异常温升，填充量不足则会导致润滑失效，加速滚道与滚动体的磨损。

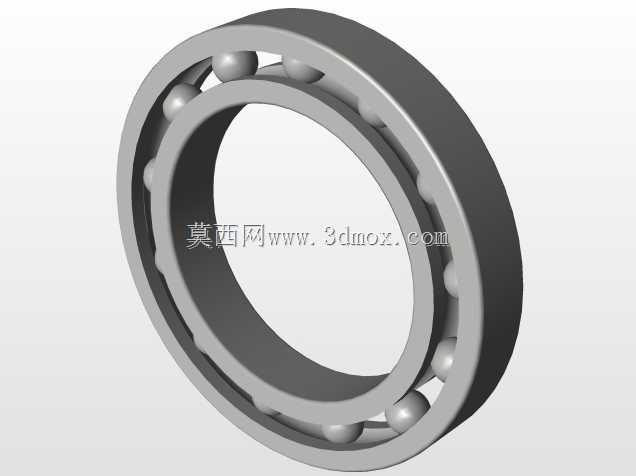

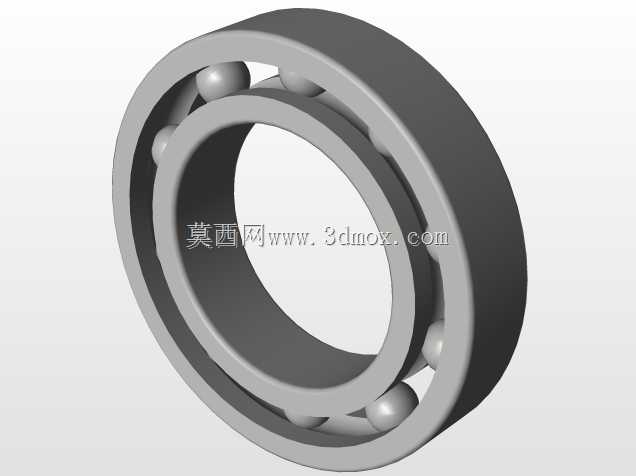

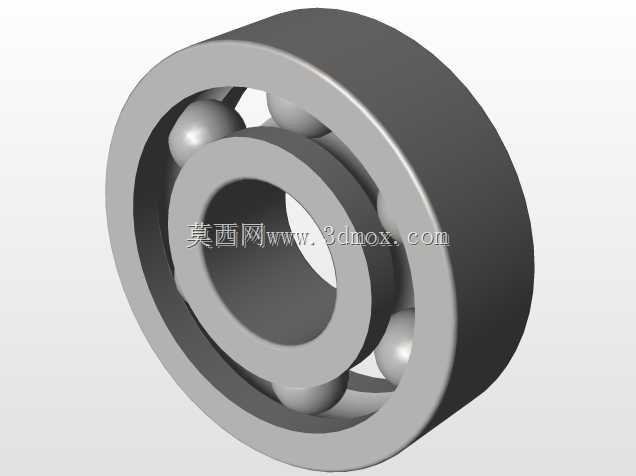

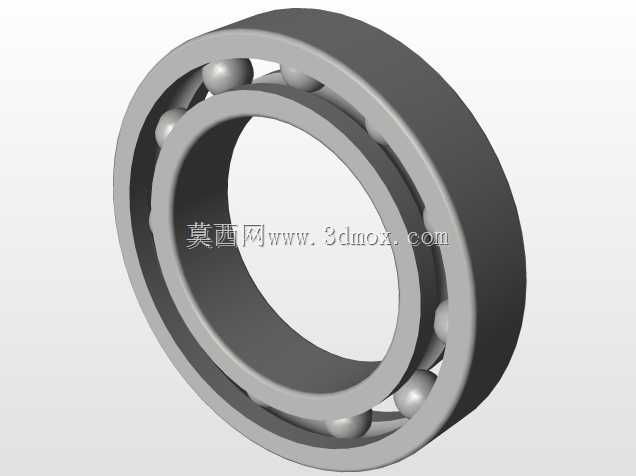

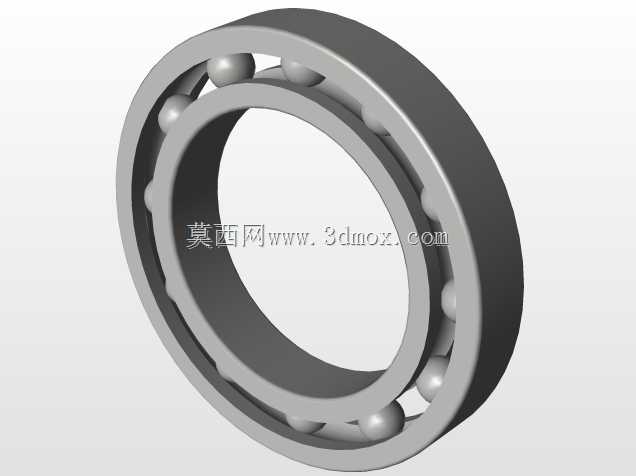

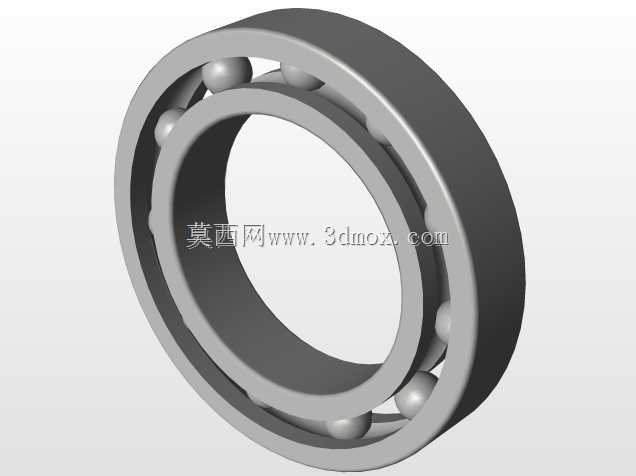

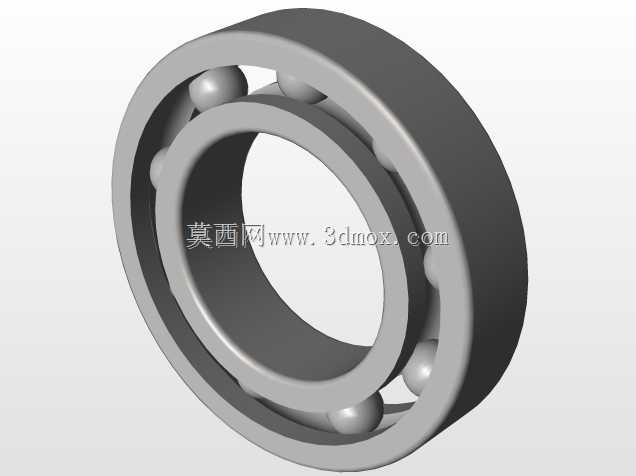

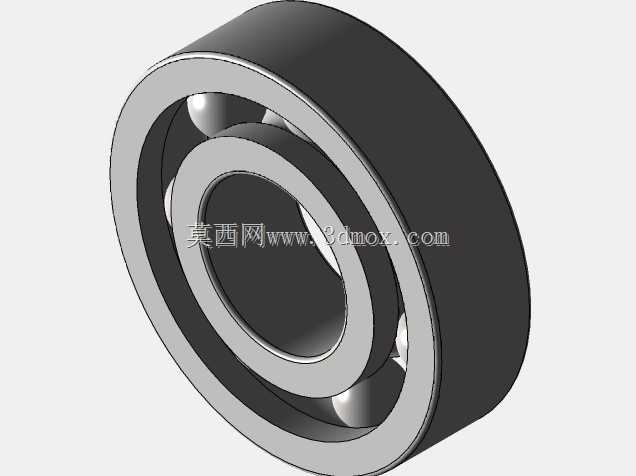

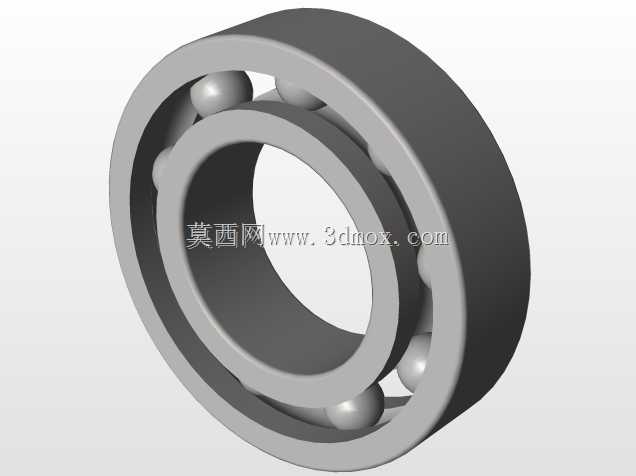

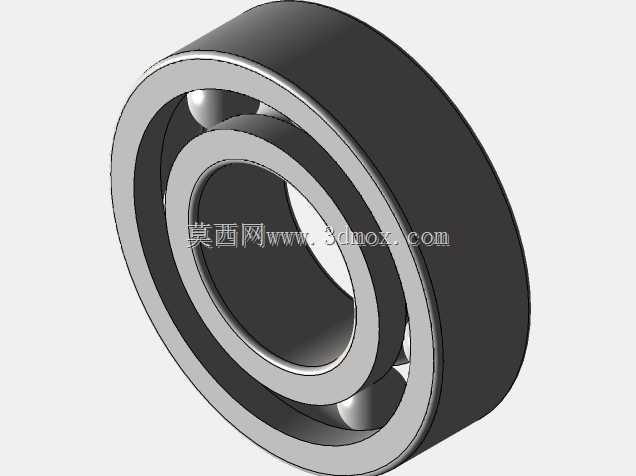

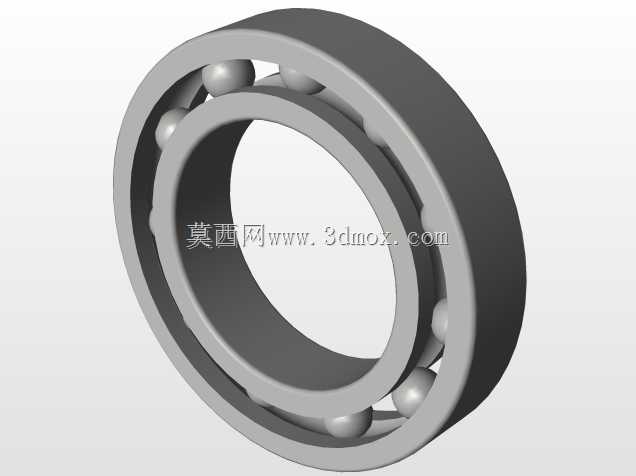

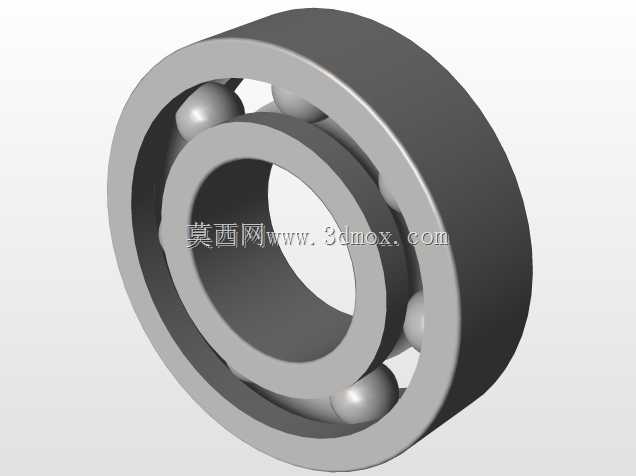

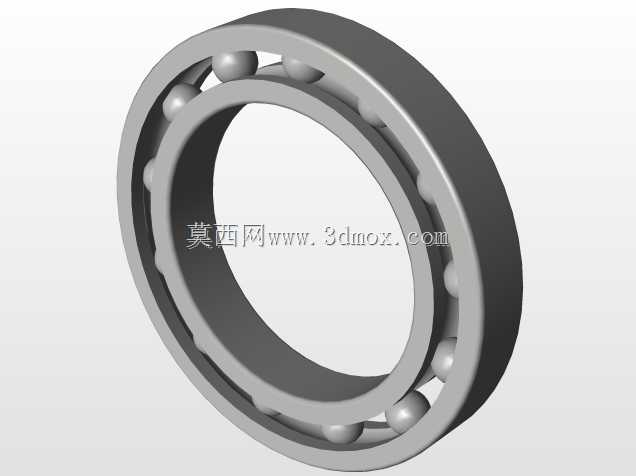

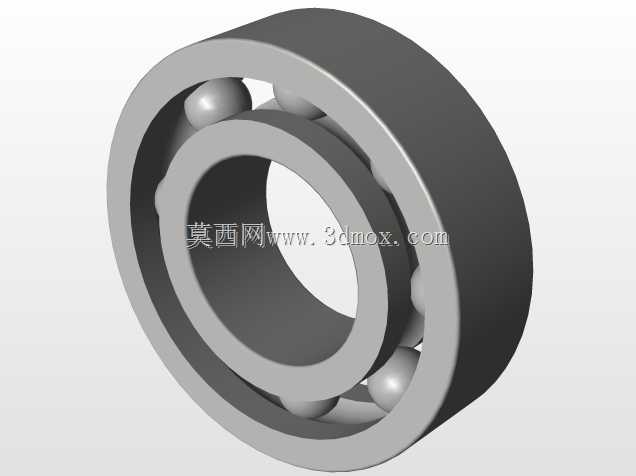

　　从建模实现的角度来看，构建该类轴承三维模型时，首先需要确定内圈、外圈的截面轮廓，通过旋转特征生成内外圈基体，之后绘制单个滚动体，通过圆周阵列实现所有滚动体的均匀排布，再构建保持架的兜孔结构，通过布尔运算切除出滚动体的安装位置，保证保持架兜孔与滚动体之间留有合理的间隙，避免运动干涉。建模过程中需要严格还原轴承的倒角、退刀槽等工艺结构，这些细节结构不仅是加工过程中必须的工艺要素，也直接影响轴承的装配可行性，比如内圈、外圈两端的倒角可以引导轴承顺利装入轴与座孔，避免装配过程中刮伤配合表面，滚道边缘的圆角可以降低应力集中，提升轴承的抗冲击载荷能力。

　　在设备选型匹配时，需要根据轴系的实际载荷大小、转速、工作温度、安装空间来确定具体的轴承型号，同尺寸系列的轴承根据精度等级、游隙组别、密封形式的不同，适配的工况存在明显差异，普通级精度的轴承足以满足大部分民用、普通工业设备的使用需求，高精度等级的轴承则适用于精密机床主轴、精密仪器转轴等对旋转精度要求极高的部位。选型时还需要考虑轴承的额定动载荷与额定静载荷，保证轴承在额定寿命周期内不会出现疲劳点蚀、塑性变形等失效形式，同时要匹配对应的润滑方式与密封结构，才能最大化发挥轴承的支承性能，延长整套设备的维护周期。
