FRC赛事3556号竞技机器人缩比框架结构

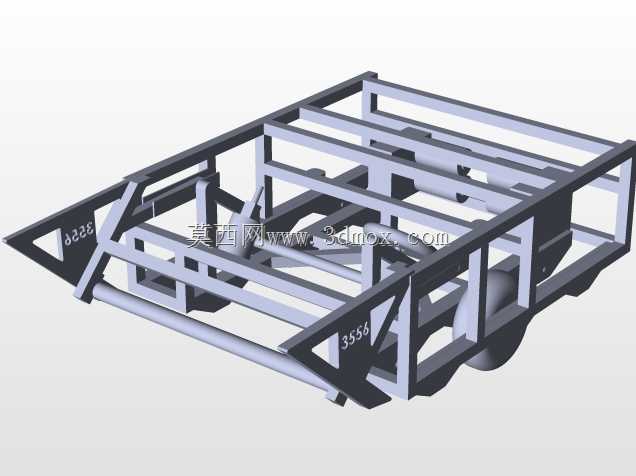

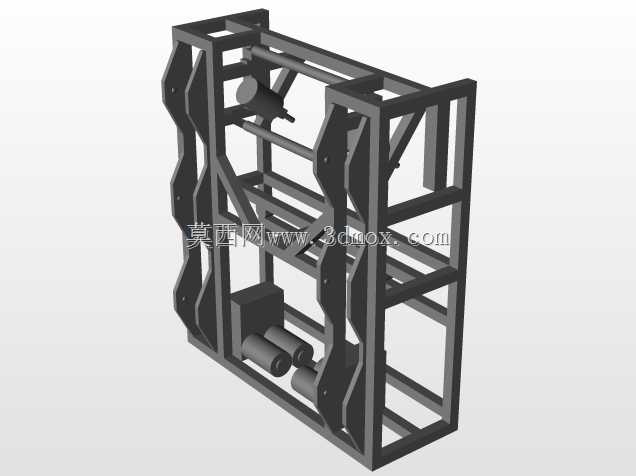

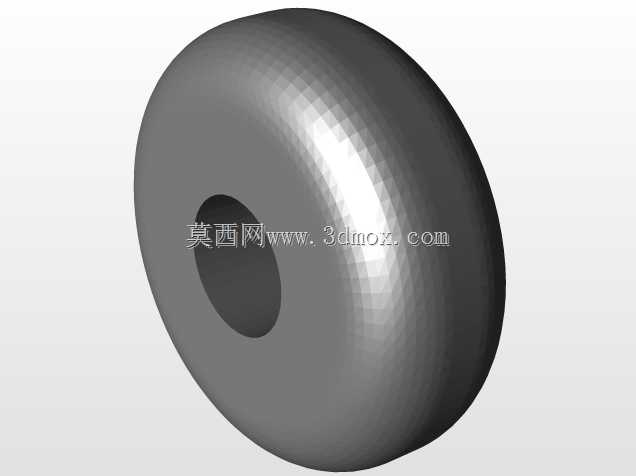

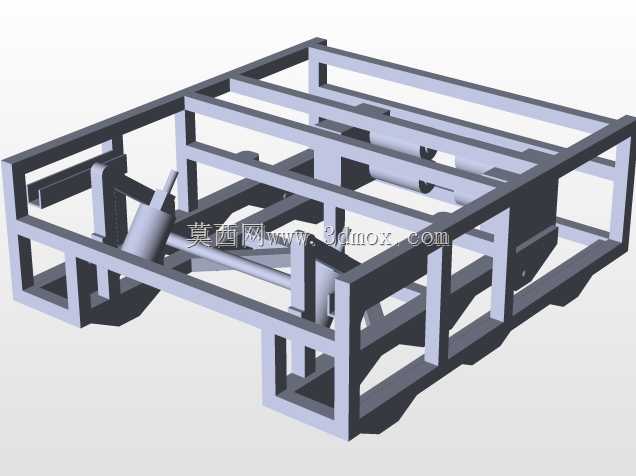

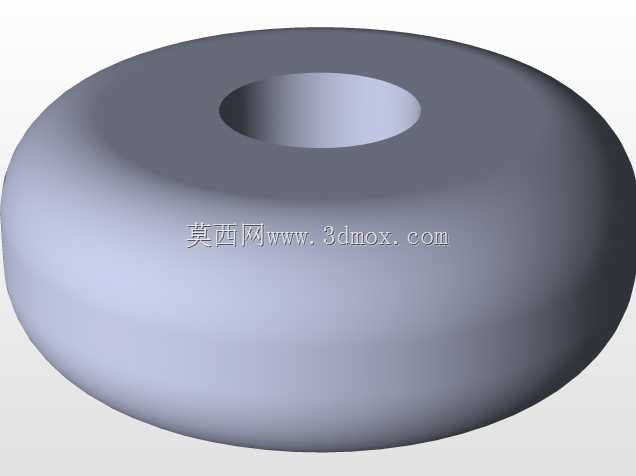

　　这套缩比结构针对青少年机器人竞技赛事的场景需求开发，核心用途是作为赛事机器人的等比例验证载体，适配桌面级3D打印制作需求，可用于赛前结构可行性验证、装配流程演练、参赛队员操作培训，也可作为赛事纪念模型留存。从功能特性来看，整体采用镂空桁架式骨架设计，所有受力杆件均采用等截面矩形型材布局，在保证整体结构刚度的前提下最大限度降低自重，框架边缘预留了赛事规则要求的防撞凸缘安装位，侧面直接刻印队伍编号标识，无需额外粘贴铭牌即可满足赛事识别要求。底盘区域预留了动力轮组、万向从动轮的安装接口，轮组安装位的同轴度公差在建模阶段就做了基准约束，避免后期装配出现轮组偏磨、行驶跑偏的问题；上层框架预留了功能执行机构的安装孔位，

　　可根据不同赛季的赛事任务快速加装拾取、投射、攀爬类功能组件，无需对主框架做大规模切割修改。设计思路上完全遵循赛事规则的尺寸边界约束，主框架的长宽高比例严格对应全尺寸参赛机器人的1:10缩比，所有杆件的连接节点均采用插接加角码固定的形式，既符合3D打印的成型工艺要求，避免大跨度悬空结构带来的打印翘曲问题，也能保证组装后的结构抗冲击性能，模拟真实赛事中机器人碰撞、急停、加速工况下的受力状态。外形尺寸方面，缩比后的整体外轮廓完全适配常规桌面3D打印机的成型仓尺寸，无需拆分超大部件即可完成单个杆件的打印制作，安装边界上所有外接功能组件的安装孔均采用统一的孔距标准，兼容常用的微型舵机、小型直流电机、传感器支架的安装尺寸，框架底部预留了电池仓、

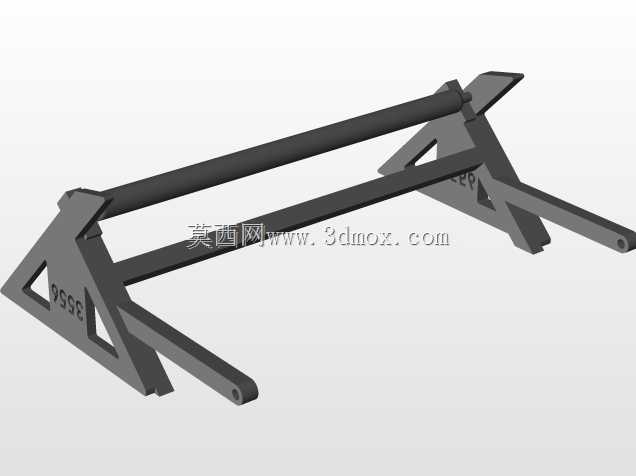

　　控制电路板的固定位，走线槽沿框架杆件内侧布局，避免线束外露在碰撞中被剐蹭断裂。从结构受力角度分析，主受力纵梁从前端防撞结构一直延伸到底盘后轮安装位，形成连续的传力路径，碰撞时的冲击力可通过纵梁分散到整个框架结构，避免局部应力集中导致的结构断裂；侧部横梁采用等间距排布，既可以作为侧部防护结构，也可作为功能组件的拓展安装位，不同位置的横梁预留了不同规格的安装孔，适配轻量型附属部件的快速固定。轮组安装位采用下沉式设计，降低整车重心高度，提升高速行驶、急转变向时的稳定性，前端防撞结构采用倾斜面布局，在发生正面碰撞时可将部分冲击力分解为侧向分力，减少对主框架的正面冲击，同时倾斜面的设计也可在对抗场景中实现抬升对方机器人、

　　楔入对方底盘下方的战术动作需求。整个框架的建模过程中，所有连接节点都做了圆角过渡处理，既避免3D打印过程中出现应力集中导致的层间开裂，也能消除组装过程中的锐边划伤风险，所有安装孔的孔径都预留了打印公差补偿量，无需二次扩孔即可完成标准紧固件的装配。
