跑步便携塑料水瓶挂载支架

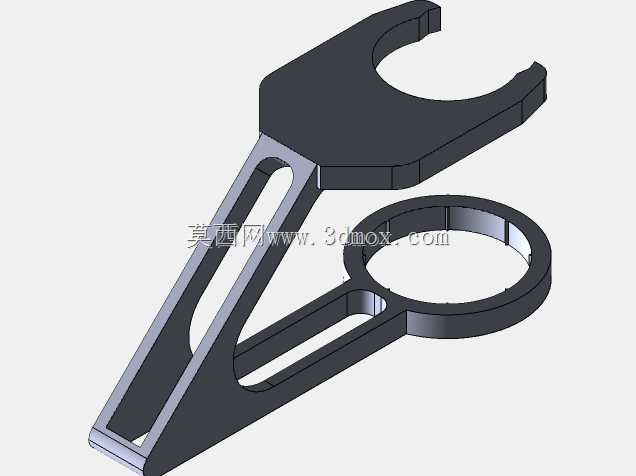

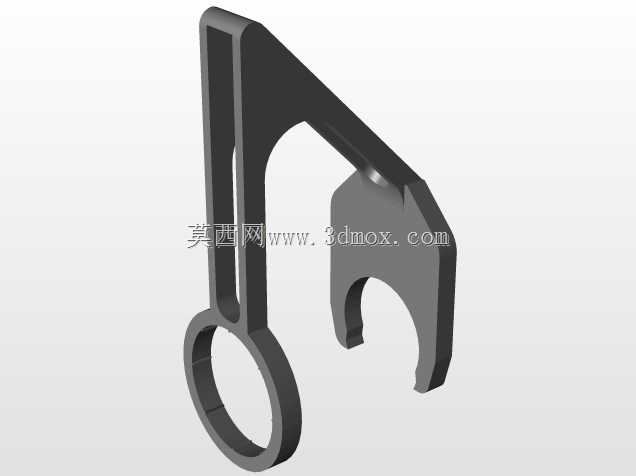

　　该支架主要面向长距离慢跑、户外徒步等轻量运动场景，解决运动过程中手持水瓶累赘、口袋收纳水瓶易晃动滑脱的实际痛点，属于个人运动随身辅具类的轻量化承载结构。整体采用一体化镂空三角构型，结构分为上下两个功能段，上段为开口式C型卡箍结构，卡箍内侧均匀分布8道内凹挤压槽，卡槽尺寸适配常规市售小容量塑料饮用水瓶的瓶盖下方瓶颈位置，卡合后可依靠塑料件自身弹性形变抱紧瓶颈，避免运动过程中水瓶受颠簸脱落，同时挤压槽的排布预留了足够的摩擦力，无需额外绑带即可实现可靠固定。下段为环形穿套结构，环体内径适配常规运动鞋的鞋舌织带宽度，环体侧面开有窄缝，可直接将织带穿入环内完成固定，无需拆卸鞋带即可快速拆装，窄缝的开口尺寸经过反复校核，既保证织带可顺利穿入，

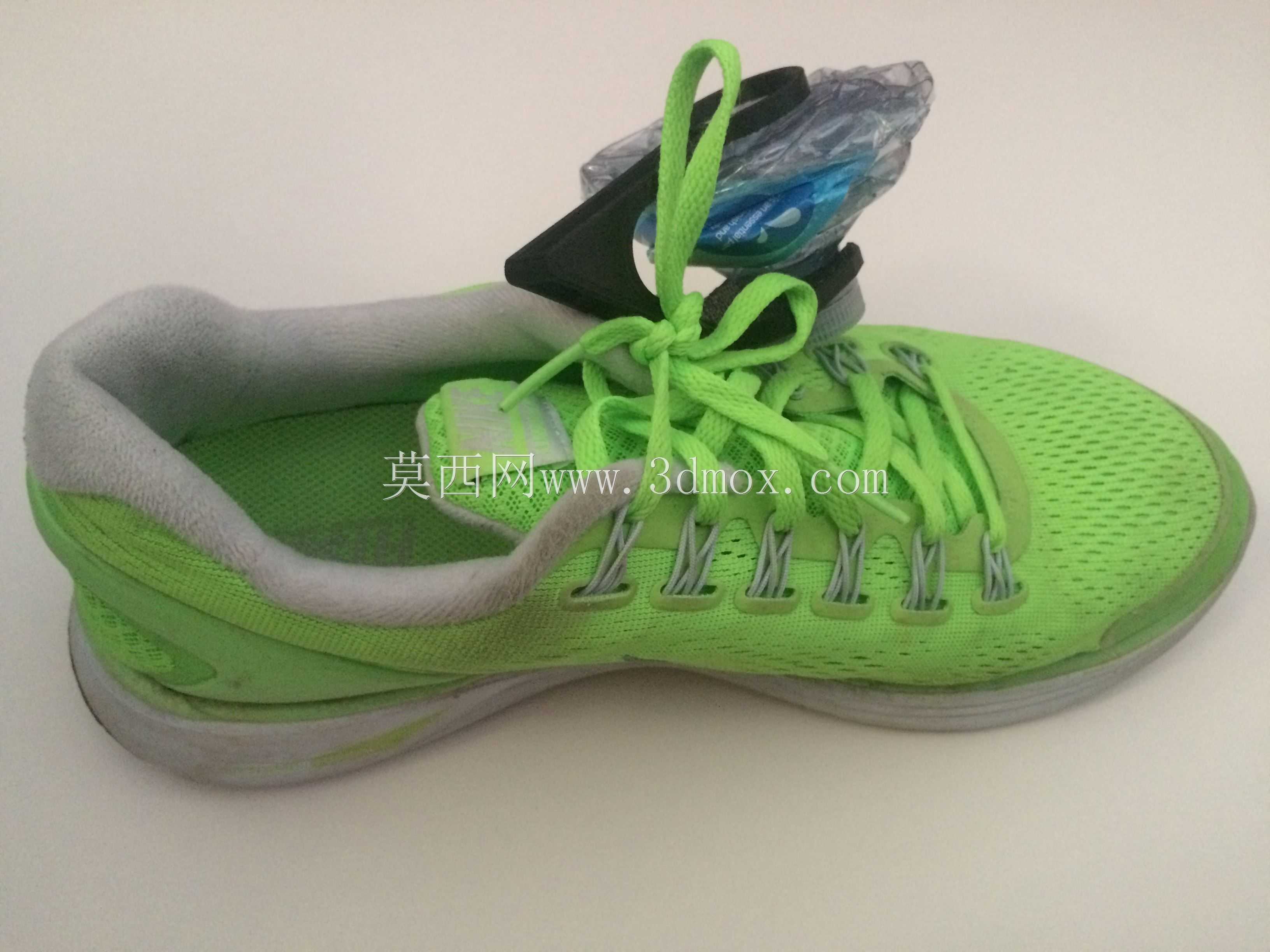

　　又能避免运动过程中支架从织带处意外脱出。上下两段之间采用斜向三角支撑臂连接，支撑臂上开设长条形镂空槽，在保证整体结构刚性的前提下尽可能削减材料用量，降低整体自重，避免挂载后给足部带来额外负重感。从安装边界来看，支架整体占用的安装空间极小，固定在鞋舌位置后，支架整体向鞋身外侧倾斜延伸，不会与脚踝、鞋面产生运动干涉，跑步过程中足部的屈伸、落地动作均不会被支架阻碍，水瓶挂载后重心贴近鞋身侧面，不会产生明显的晃动感影响跑步姿态。设计过程中充分考虑了塑料件的成型特性，整体结构无倒扣、无复杂曲面，可直接通过3D打印或简易注塑模具批量生产，支撑臂的镂空设计同时兼顾了打印过程中的材料节省与成型后的结构强度，避免了实心结构易出现的打印翘曲、

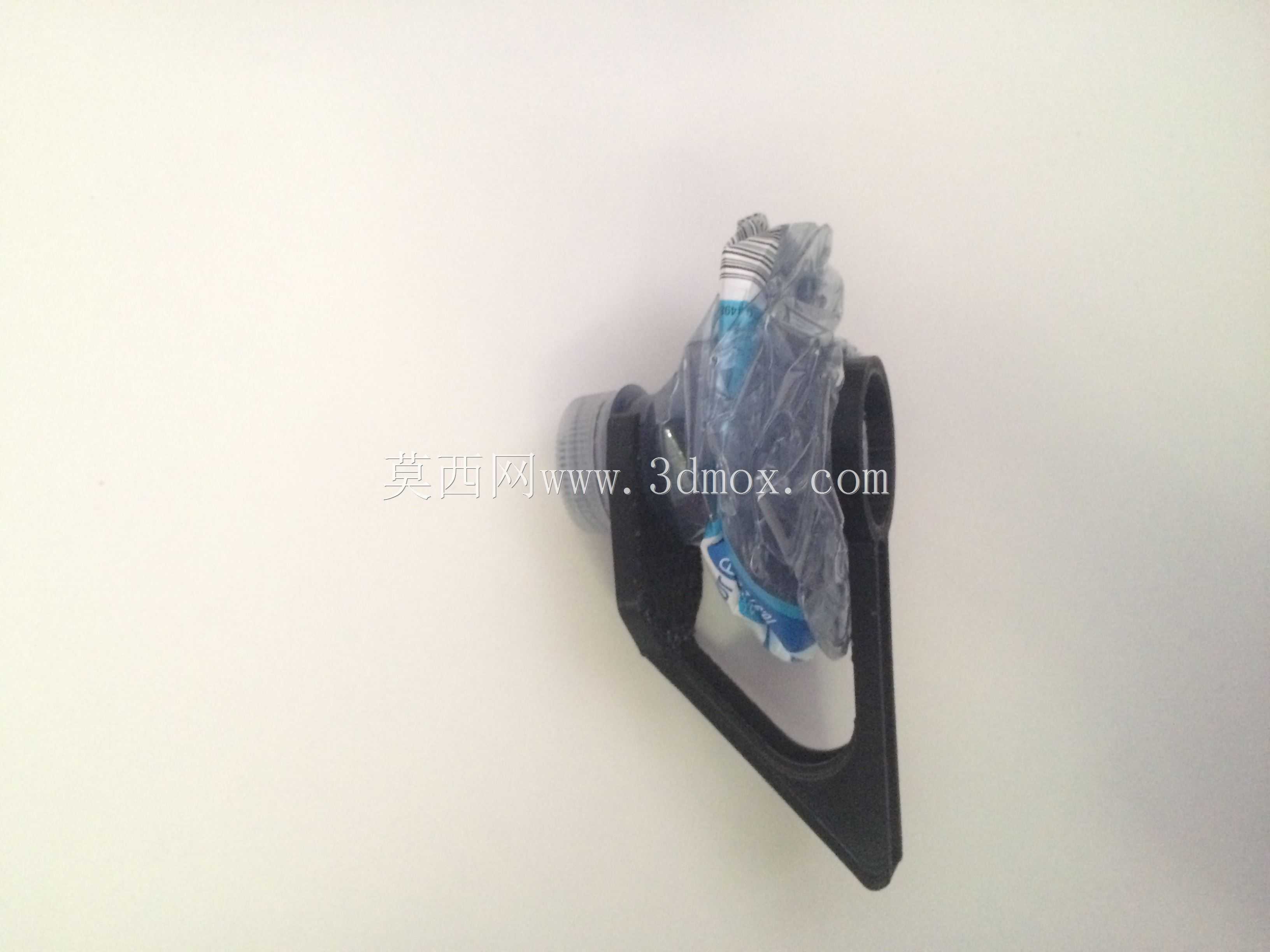

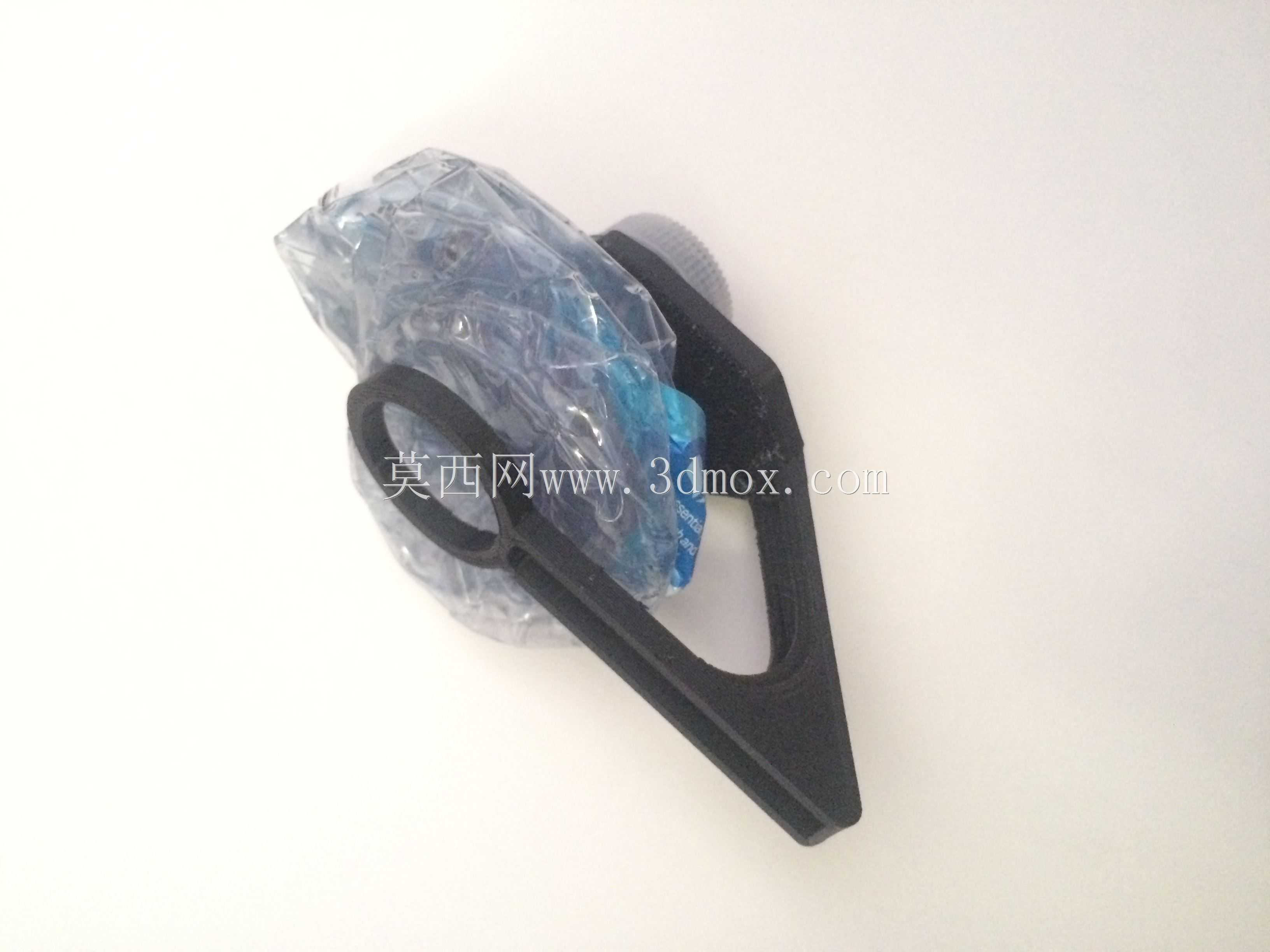

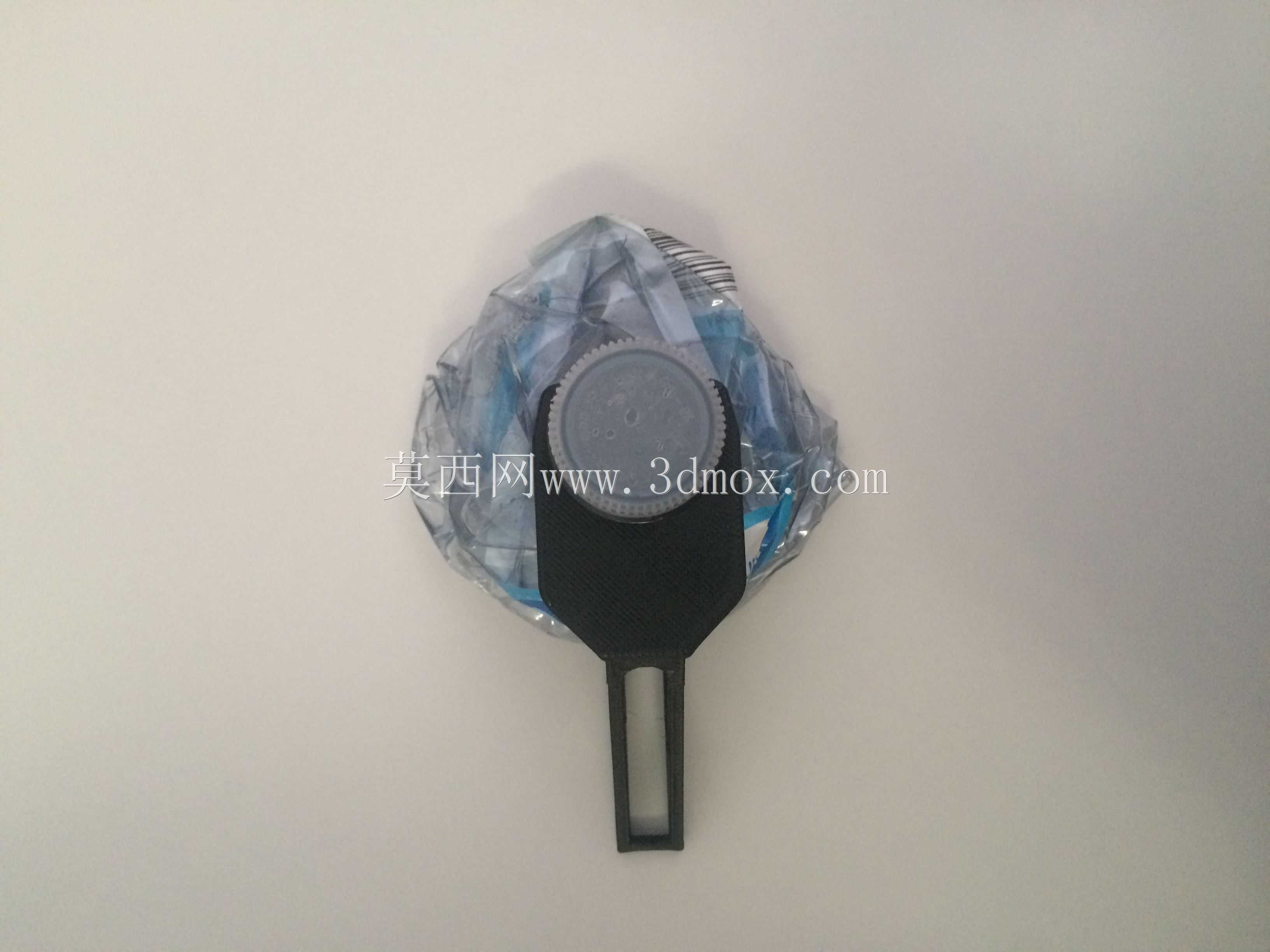

　　壁厚不均导致的强度缺陷。实际使用时，使用者只需将水瓶瓶口卡入上段C型卡箍，听到卡合到位的声响后即可完成水瓶固定，再将下段环体通过侧缝卡入鞋舌织带，即可解放双手完成水瓶的随身挂载，无需额外配置腰包、臂包等承载装备。卡箍结构的开口尺寸经过多轮适配调整，可兼容市面上绝大多数350ml-500ml规格的瓶装饮用水瓶颈，即使瓶身因饮用后水量减少出现重心变化，卡箍的抱紧力也足以保证水瓶不会在跑动中甩出。同时支架的倾斜角度经过人体工学校核，挂载后水瓶瓶身与小腿前进方向保持平行，跑动过程中不会与对侧腿部发生磕碰，镂空结构也可减少运动过程中的风阻，避免支架兜风带来的额外阻力。针对使用过程中可能出现的塑料件疲劳问题，支撑臂的转角位置均做了圆角过渡处理，

　　避免应力集中导致的断裂，C型卡箍的开口端做了外翻导向设计，卡入瓶颈时无需过度掰开卡箍即可顺利滑入，减少反复开合带来的塑料件形变疲劳。该结构除了运动场景外，也可适配短途出行、户外作业等需要随身携水、又不想占用手部与口袋空间的场景，整体结构无易损件，无需额外维护，塑料材质本身具备一定的防水耐汗特性，长期接触汗液也不会出现锈蚀、腐烂等问题。
