多速比阶梯式V带传动滑轮结构设计

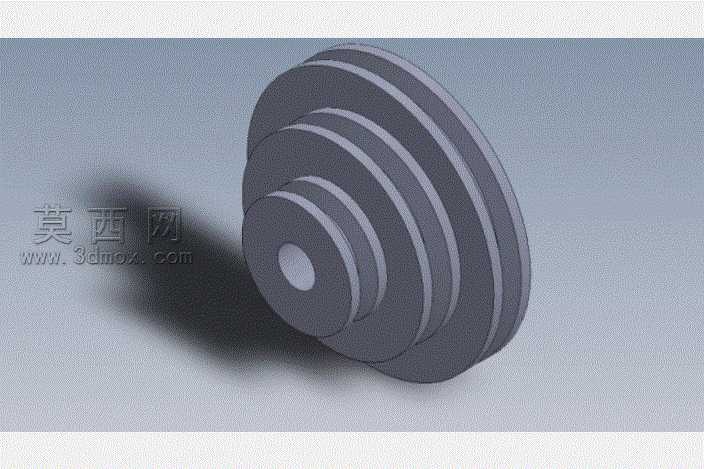

本模型为适配割草机转速转换需求设计的多比率V带滑轮，采用SolidWorks完成全参数化三维建模，整体为同轴阶梯式塔轮结构，从中心安装端向外依次排布四级不同节径的V型带槽，各槽道严格遵循普通V带的轮槽标准尺寸设计，槽角、槽深、槽间距均匹配对应型号V带的啮合要求，保证传动过程中皮带与轮槽的贴合面积充足，减少打滑损耗。建模过程中首先绘制中心安装孔的基准草图，以旋转凸台命令生成带轮的基体毛坯，随后逐次绘制各级带槽的截面轮廓，通过旋转切除命令加工出标准V型槽结构，对轮体各端面的锐边进行圆角倒角处理，避免装配使用过程中割伤传动皮带，同时降低应力集中风险。模型的材质配置选用常用的灰铸铁材质参数，在渲染环节调整材质的表面粗糙度、反光度参数，还原铸铁带轮的哑光金属质感，添加环境光源与投影效果，清晰呈现各级带槽的层级结构与轮廓细节。结构设计上，中心安装孔预留了与动力输出轴配合的公差余量，可根据实际装配需求添加键槽特征实现周向固定，各级带轮的节径比经过传动比核算，可通过将V带切换至不同层级槽道，实现四级不同的输出转速调节，满足割草机在不同作业工况下的转速切换需求，无需额外更换带轮即可完成传动比调整，整体结构紧凑，各级轮缘的厚度经过强度校核，可承受V带传动过程中的张紧力与扭矩载荷，轮体无多余冗余结构，在保证结构强度的前提下尽可能控制整体重量，适配小型园林机械的轻量化装配要求。
