带挂钩拉伸弹簧三维结构设计作品

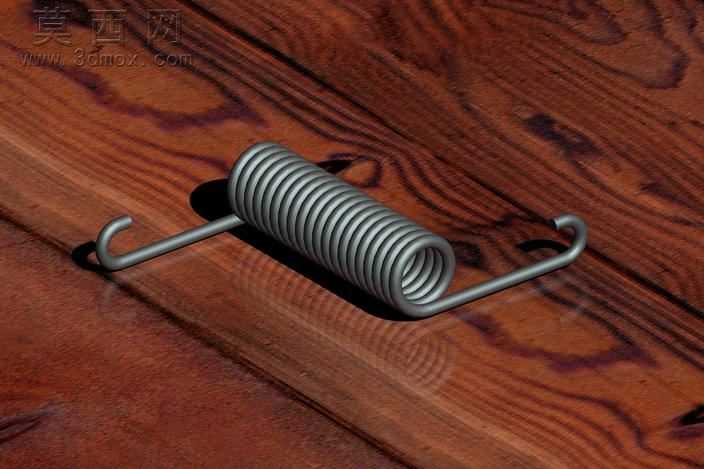

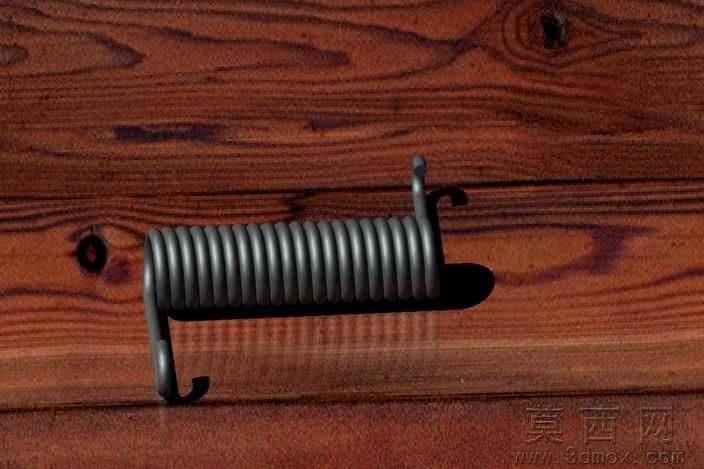

本作品为带双侧挂钩的拉伸弹簧三维设计模型，建模过程依托参数化三维设计环境完成，首先对拉伸弹簧的核心功能需求进行拆解，明确该类弹簧用于承受轴向拉力、提供复位张紧作用力的应用场景，确定弹簧的中径、有效圈数、簧丝直径、挂钩弯折角度与伸出长度等核心参数。建模阶段首先绘制螺旋扫掠路径，以等距螺旋线作为簧身部分的基础轨迹，匹配簧丝截面轮廓完成螺旋扫掠生成弹簧主体圈体部分，保证簧圈之间紧密贴合无间隙，符合拉伸弹簧无初始间距的结构特征。随后处理两端挂钩结构，在螺旋线末端延伸出平滑过渡的弯折曲线，保证挂钩与簧身衔接处无应力集中的尖锐棱角，扫掠过程保持簧丝截面直径全程一致，挂钩末端做圆弧收头处理，避免锐边影响装配使用。材质设置阶段为模型赋予弹簧钢材质属性，调整金属材质的粗糙度、反射参数，还原冷轧弹簧钢表面略带哑光的金属质感，渲染阶段采用木纹背景作为衬托，打光采用侧方主光源搭配弱补光，清晰呈现簧圈的层叠纹理与挂钩的弯折结构，投射柔和阴影增强模型的立体感与真实感。设计过程中重点考量弹簧的结构合理性，挂钩的弯折半径符合五金弹簧的加工工艺要求，既保证挂钩具备足够的连接强度，又避免弯折半径过小导致的应力断裂风险，整体模型结构完整，参数可编辑调整，能够直接用于装配验证、工程出图或加工参考，可适配各类需要张紧复位结构的机械装配场景，清晰展现了拉伸弹簧从参数确定到三维建模、材质渲染的完整设计流程，模型细节还原度高，结构符合通用拉伸弹簧的工业设计规范。
