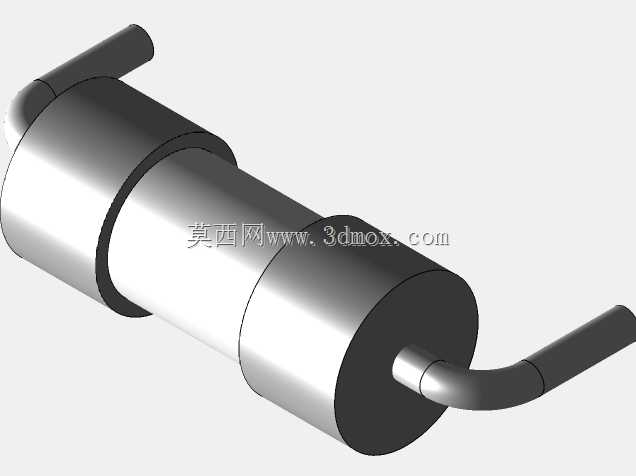

ВП4-5型陶瓷熔丝结构三维设计

　　在通讯设备的电路保护设计环节，过流保护元件的选型与结构适配一直是硬件结构工程师需要重点考量的内容，ВП4-5型陶瓷熔丝作为小功率回路常用的保护器件，其三维结构的精准还原能够为通讯终端、小型信号传输设备的PCB布局、壳体内部空间排布提供可靠的设计参考。这类熔丝采用陶瓷材质作为主体绝缘基座，区别于传统玻璃管熔丝的脆性结构，陶瓷基体具备更优异的抗机械冲击性能与耐高温特性，能够适应通讯设备内部紧凑安装空间下的振动、温度循环等复杂工况，避免设备在运输、长期运行过程中因外力冲击或局部温升导致的保护元件失效。从结构设计逻辑来看，该熔丝采用两端金属端帽加侧出引线的布局，主体圆柱段为陶瓷烧结成型的绝缘腔体，内部封装熔丝熔体与灭弧介质，

　　两端的金属端帽通过压接工艺与陶瓷腔体实现紧密结合，既保证内部腔体的密封性，避免灭弧介质受潮失效，也为内部熔体提供可靠的电气连接端点。侧部引出的弯角引线采用镀锡铜质材质，引线弯折半径经过标准化设计，既能够满足波峰焊、手工焊等不同焊接工艺的操作需求，也能在安装时预留一定的形变余量，避免焊接应力直接传递到陶瓷基体与端帽的结合位置，长期使用过程中不会出现焊点开裂、端帽松脱的问题。在实际通讯设备应用场景中，这类熔丝通常布置在电源输入回路、信号接口的防护回路位置，当回路中出现超过额定值的过载电流时，内部熔体能够在规定时间内快速熔断，切断故障回路，避免过流故障波及后端的通讯处理芯片、信号放大模块等核心器件，将故障范围限制在最小区间，

　　降低设备的维修成本与故障影响范围。从安装边界维度考量，该熔丝的圆柱主体直径、整体长度、引线伸出长度与弯折高度都经过标准化尺寸管控，在进行PCB布局设计时，需要在熔丝主体周边预留足够的电气安全间隙，避免熔丝熔断时产生的电弧波及周边相邻的走线与元器件；同时引线的焊盘尺寸需要与引线线径匹配，焊盘间距要和引线的出线位置精准对应，避免焊接时出现引线歪斜、浮高的问题，保证熔丝安装后与PCB板面保持合适的间距，既不贴板导致陶瓷主体与PCB走线之间绝缘距离不足，也不悬空过高导致抗震性能下降。在进行三维建模过程中，需要重点还原陶瓷主体与金属端帽的配合公差，端帽与陶瓷基体的配合属于小过盈压装配合，建模时需要预留合理的压装余量，还原实际生产中的装配关系；

　　侧出引线的弯折位置需要做圆角过渡处理，还原实际加工中的弯折工艺，避免出现直角弯折导致的应力集中问题，同时引线的表面需要还原镀锡层的质感，与陶瓷基体的哑光质感、端帽的金属电镀质感形成明确区分，方便在整机装配校验时快速识别不同结构部件。这类陶瓷熔丝的结构设计充分考虑了通讯设备小型化、高可靠性的使用需求，没有多余的结构冗余，整体结构紧凑，安装方式灵活，既可以采用通孔插装的方式焊接在常规PCB板上，也可以通过引线套绝缘套管的方式直接固定在设备内部的走线位置，适配不同结构形式的通讯设备内部布局。在进行设备结构仿真时，精准的三维模型能够帮助工程师准确核算熔丝安装位置的空间占用，模拟设备跌落、振动工况下熔丝的受力情况，验证引线与焊点的结构强度，提前发现布局中存在的干涉问题，避免在样机试制阶段才发现元件与壳体、周边结构件的位置冲突，缩短产品的研发迭代周期。不同于大电流回路使用的大容量熔断器，这类小尺寸陶瓷熔丝的额定电流等级适配通讯设备内部小功率回路的保护需求，其陶瓷基体的耐高温特性能够保证熔体熔断时产生的高温不会引燃周边的绝缘材料，满足通讯设备的阻燃安全要求，在户外通讯终端、便携通讯设备、室内通讯交换设备中都有广泛的应用空间。建模过程中对各个结构细节的还原，能够让结构工程师在设计阶段就直观掌握元件的实际形态，不需要等待实物样品就能完成布局设计与装配校验，大幅提升设计效率，减少实物打样过程中的反复调整次数。
