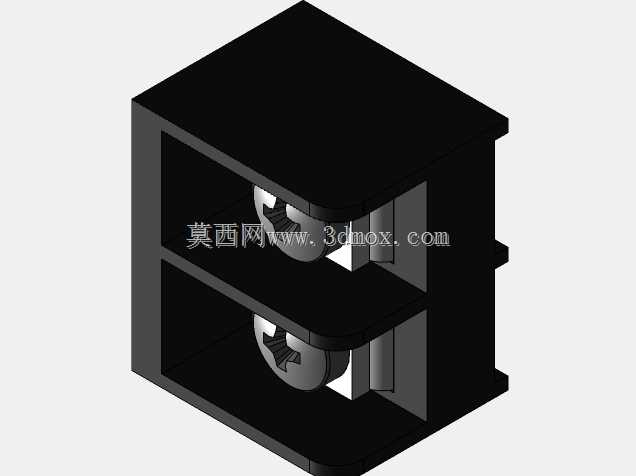

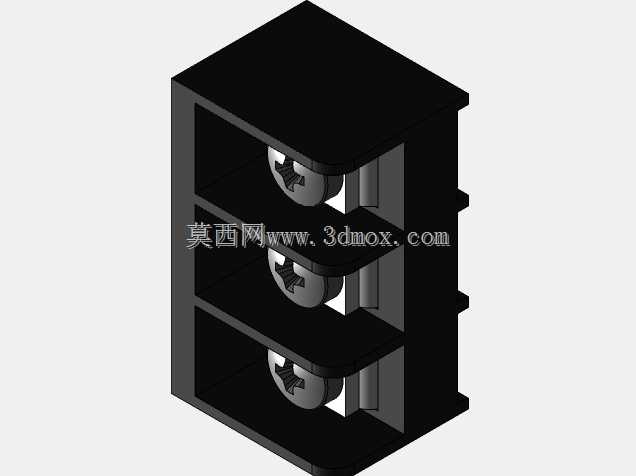

双层接线式连接器端子结构三维设计

项目分类:通讯工具类 发布时间:2022-07-30 ID:686561
  • 双层接线式连接器端子结构三维设计
  • 双层接线式连接器端子结构三维设计

  在工业控制、通讯设备、低压配电盘的柜内布线场景里,这类双层结构的接线端子是解决柜内布线空间紧张的常用部件,很多通讯机柜内部的信号回路、小电流供电回路,都会选用这类叠层设计的端子来压缩安装占用的导轨空间,相比单层同位数端子,双层结构能在相同的安装宽度下实现两倍的接线点位,在高密度布线的通讯接入设备、小型工控终端里应用十分普遍。从实际使用的角度看,这类端子的核心功能是实现导线的可靠压接与电气导通,每一层的接线位都内置了带十字槽的锁紧螺丝,接线作业时可以直接用十字螺丝刀拧动螺丝,将剥好绝缘层的导线端部压在导电金属件的夹持区域,螺丝头部的槽型尺寸适配常规PH2规格的螺丝刀,现场布线作业不需要特殊工具就能完成接线操作,

  螺丝的行程设计预留了足够的压接余量,既能夹持0.5平方毫米的细信号导线,也能压接最大2.5平方毫米的供电导线,覆盖通讯柜内绝大多数的接线线径需求。设计这款端子结构的时候,首先要考虑的是绝缘壳体的爬电距离与电气间隙,两层接线位之间的绝缘隔板厚度经过核算,能满足AC380V电压等级下的绝缘要求,相邻接线位之间的隔筋也做了加高处理,避免不同回路的导线裸露部分意外接触造成短路,壳体选用的是黑色热塑性绝缘材料,具备一定的阻燃性能,在接线螺丝长期压紧发热的工况下也不会出现壳体变形的问题。从安装边界来看,这款端子采用的是直接螺钉固定的安装方式,不需要搭配标准DIN导轨,壳体上下两端的凸缘结构预留了安装孔位,

  安装孔的中心距按照常规小型端子的通用尺寸设计,可以直接替换同规格的老款端子,不需要在安装板上重新打孔,整体外形的宽度控制在单P端子的尺寸范围内,高度方向因为是双层叠装,比单层端子高出一倍左右,布线的时候需要给上下两层的接线操作预留足够的螺丝刀操作空间,上层接线位距离顶部安装面的间隙、下层接线位距离底部安装面的间隙都做了尺寸校核,保证接线时螺丝刀可以垂直对准螺丝槽,不会出现斜插拧花螺丝头的问题。导电部分的金属件采用了折弯成型的铜质结构,表面做了镀锡处理,既可以降低接触电阻,也能防止长期使用出现氧化锈蚀,金属夹持部分的开口做了导向倒角,穿线的时候导线端部可以顺利插入夹持孔,不需要反复调整导线位置,螺丝底部的压片做了防滑齿纹,

  压紧导线后可以增大接触摩擦力,避免设备运行过程中受振动影响出现导线松脱的情况,在通讯基站这类存在一定风振、设备自身带轻微振动的使用场景里,这种防滑压片的设计能大幅降低接线松脱导致的信号中断故障。壳体的边角位置都做了圆角过渡处理,没有尖锐的飞边棱角,生产装配和现场布线作业的时候不会划伤操作人员的手部,两层壳体之间的定位卡扣做了互锁结构,组装的时候不需要额外粘接或者焊接,依靠卡扣的配合就能将上下层壳体牢固结合,装配效率更高,也方便后期如果出现内部零件损坏时拆解维护。在实际选型使用的时候,需要注意这款端子的额定电流匹配问题,因为是双层结构,上下两层的导电件之间虽然有绝缘隔板,但密集布线的时候导线的载流量会有一定降额,设计选型时要按照实际回路电流的1.2倍预留余量,避免长期满负荷运行导致端子过热。另外接线作业时要控制剥线长度,剥掉的绝缘层长度刚好能让导线端部完全插入夹持孔,不要让裸露的导线部分伸出端子壳体之外,防止相邻点位之间出现短路风险,螺丝的锁紧扭矩也要控制在合理范围,扭矩过大会拧断细导线,扭矩过小则会压接不牢导致接触电阻过大发热。
