铝制通讯设备散热安装基座结构设计

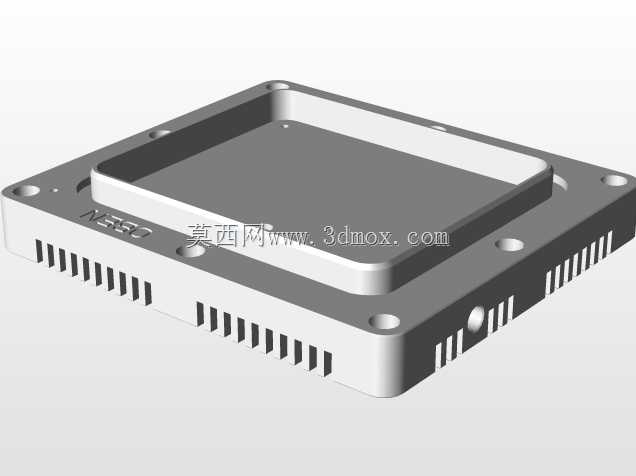

　　这款铝制安装基座采用7072铝合金加工成型，核心定位是通讯类电子模块的承载与散热载体，在户外通讯基站、工业嵌入式通讯终端、车载通讯模组这类对散热效率、安装稳定性有严苛要求的场景中，承担着核心元器件固定、热量导出、结构防护的多重作用。从结构设计逻辑来看，基座整体采用方形法兰式外轮廓，边缘均匀分布的沉头安装孔，是为了匹配标准M3规格的紧固件，安装时螺丝头部可完全沉入孔位平面以下，不会突出基座表面干涉上层模块的装配，孔位的位置度公差控制在0.05mm范围内，能保证与上层PCB板、通讯模块的定位柱精准对位，避免装配时出现错位顶坏元器件的问题。基座中部下沉的矩形腔体，是专门为核心通讯芯片或射频模块预留的安装位，腔体深度经过精准核算，

　　刚好能容纳厚度为4mm的标准通讯模组，腔体侧壁与模组侧面预留0.2mm的间隙，既方便装配时的对位操作，也能填充导热硅脂或导热垫，填补接触间隙降低热阻。基座侧壁设计的密集等距散热齿，是整个结构散热功能的核心，齿厚1.2mm、齿间距2mm，这种齿形参数是经过热仿真优化后的结果，在有限的外形尺寸下最大化拓展了散热面积，自然对流条件下可将模组工作时产生的热量快速传导到空气中，避免核心芯片因过热出现降频、工作异常的问题，同时齿根位置做了R0.5的圆角过渡，既可以降低铣削加工时的应力集中，也能避免尖锐边角划伤操作人员或损坏周边线路。基座上表面的平面度要求控制在0.02mm以内，粗糙度达到Ra1.6，保证与上层模块的导热接触面能够紧密贴合，

　　减少接触热阻，提升热量传导效率。法兰边缘的定位缺口设计，是为了在自动化装配线上实现防呆定位，避免工人装反方向导致接口错位，同时也能在设备维护时快速识别安装方向，提升拆装效率。从安装边界来看，基座整体外廓尺寸适配标准6s规格的通讯模组安装位，安装孔距符合行业通用的安装规范，不需要额外修改设备的安装结构即可直接替换原有基座，适配性较强。材质选用7072铝合金，一方面是因为该材质导热系数可达220W/(m·K)以上，散热性能优异，另一方面7072铝合金的强度较高，抗拉强度可达300MPa以上，在车载、户外这类存在振动冲击的使用场景中，不会轻易出现变形、断裂的问题，同时铝合金材质的重量较轻，能降低整体通讯设备的自重，符合便携类、

　　车载类通讯设备的轻量化设计需求。在细节设计上，基座腔体内部的边角都做了小圆角处理，避免加工时出现应力集中导致的基座变形，同时也不会在边角位置残留加工碎屑，影响模块的安装精度。侧壁散热齿的端部做了0.3mm的倒角，去除加工产生的毛刺，避免装配时割伤绝缘层导致短路问题。基座底部的平面同样做了平整度处理，当安装在设备壳体上时，能够与壳体的安装面紧密贴合，部分热量也可以通过底部传导到设备壳体上，进一步拓展散热路径。这类基座在实际使用中，通常会在腔体内部先铺设一层0.5mm厚的导热硅胶垫，再将通讯模块放置在腔体内，通过法兰上的安装孔将整个基座固定在设备的内部框架上，模块工作时产生的热量一部分通过腔体侧壁传导到散热齿上，通过空气对流散出，另一部分通过基座底部传导到设备框架上，实现多路径散热，保证通讯模块在-40℃到85℃的工作环境温度范围内都能稳定运行。针对户外使用场景，基座表面还可以做硬质阳极氧化处理，提升耐腐蚀性能，避免在潮湿、盐雾环境下出现氧化锈蚀的问题，延长使用寿命。结构设计过程中，还充分考虑了加工工艺性，所有的特征都可以通过三轴CNC铣削一次装夹完成加工，不需要二次装夹找正，能够有效降低加工成本，提升加工精度，减少批量生产时的品质波动。
