CADDOCK HVD5型超精密高压分压器结构

　　在医疗检测设备、实验室分析仪器这类对电压采样精度要求极高的高压回路设计中，分压元件的温漂、耐压能力、长期稳定性直接决定了整套设备的测量精度上限，HVD5型分压器正是针对这类1500V到5000V直流高压采样场景开发的专用元件。从结构设计逻辑来看，这款分压器采用陶瓷三明治叠层构造，将精密电阻膜层密封在两层高强度陶瓷基板之间，这种结构首先解决了高压工况下的绝缘耐压问题，陶瓷基材本身的高绝缘电阻可以避免高压下的表面爬电风险，同时叠层密封的结构可以隔绝外界湿度、粉尘对电阻膜层的侵蚀，保证元件在复杂工业环境下的参数稳定性。

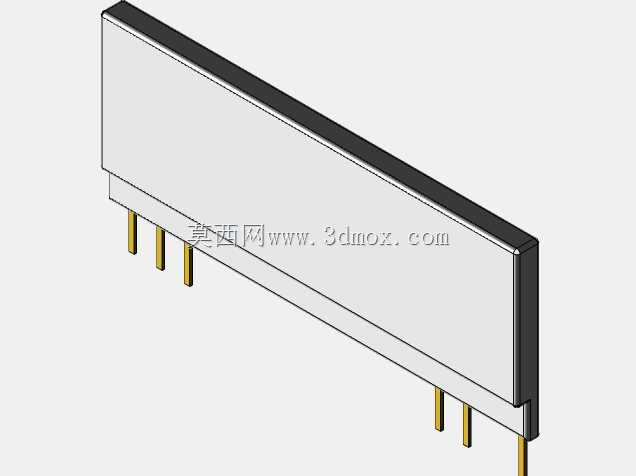

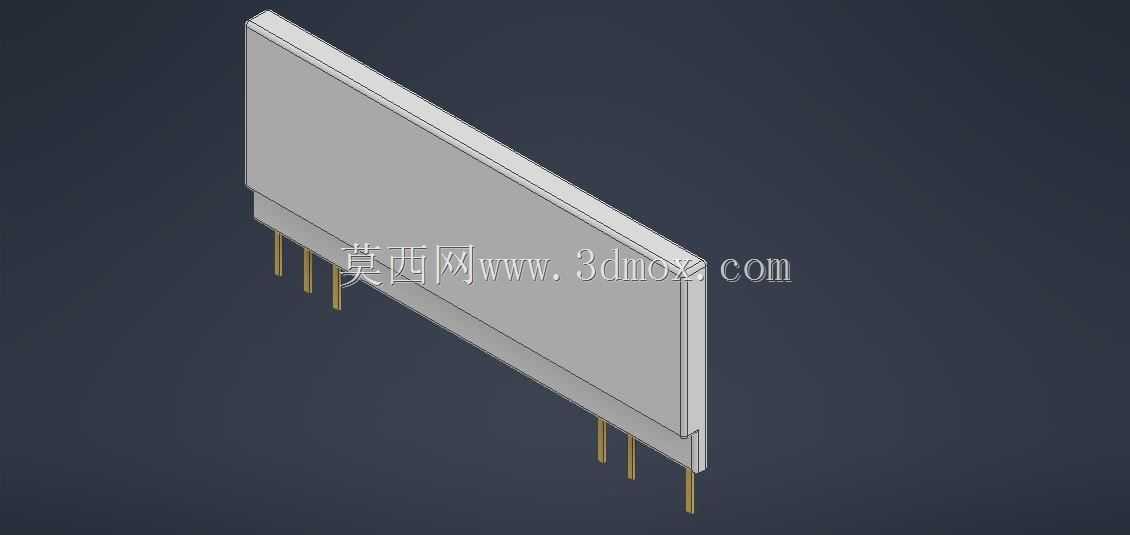

　　从三维建模的结构细节来看，元件主体为薄型长方体结构，主体厚度控制在极小的尺寸范围内，适合在高密度排布的PCB板上贴装或直插安装，引脚采用镀金直插设计，引脚间距遵循标准高压元件的安全间距要求，避免高压下引脚之间的空气击穿。建模过程中需要重点关注几个安装边界尺寸：首先是主体部分的长宽尺寸，要预留出元件周边的高压安全爬电距离，在PCB布局时，元件本体下方不建议布置其他低压走线，避免高压电场对低压信号的干扰；其次是引脚的伸出长度与直径，引脚直径匹配标准PCB钻孔尺寸，伸出长度兼顾波峰焊与手工焊接的工艺要求，焊接后引脚露出PCB板面的长度控制在标准焊接工艺要求范围内，避免过长引脚引发放电风险。

　　功能特性层面，这款分压器的分压比率公差控制在0.05%，比率温度系数低至5ppm/℃，这意味着在-40℃到125℃的工作温度范围内，分压值的漂移量极小，不需要额外增加温度补偿电路就可以满足高精度测量要求。在实际设备选型中，这类分压器通常用在高压电源的输出电压采样回路、绝缘检测设备的电压测量回路、质谱仪等分析仪器的高压偏置回路中，相比普通高压电阻串联组成的分压电路，一体化结构的分压器不存在多个电阻之间的参数匹配误差，也避免了不同电阻温漂差异带来的分压比漂移，长期工作的稳定性远高于分立元件搭建的分压电路。

　　建模时的结构还原要点在于，陶瓷主体的边缘做了微小的倒角处理，避免生产和安装过程中陶瓷边缘崩裂，引脚与陶瓷主体的连接部位做了密封加强结构，避免焊接时的热应力传导到陶瓷本体导致开裂。安装方式上，这款元件采用垂直直插安装，元件主体与PCB板面保持平行，依靠引脚支撑固定，在震动较强的应用场景下，可以在元件本体与PCB之间增加导热硅胶垫进行辅助固定，同时可以将元件工作时产生的微量热量传导到PCB板上散热，进一步降低温度变化对参数的影响。

　　从电路设计的匹配角度来看，这款分压器的输出阻抗匹配常规运算放大器的输入阻抗范围，不需要额外增加阻抗变换电路就可以直接连接到后续的信号调理电路，简化了整体电路的设计复杂度。在三维布局时，要注意将该元件布置在远离发热功率器件的位置，虽然元件本身的温漂极低，但长期处于高温环境下还是会加速内部电阻膜层的老化，影响元件的使用寿命；同时要避免将元件布置在PCB的边缘位置，防止组装过程中受力导致陶瓷本体碎裂。对于结构工程师而言，在设计设备内部的绝缘隔离结构时，要保证该分压器的高压部分与周边金属结构件之间保持足够的空气绝缘距离，必要时可以在周边增加绝缘挡板，进一步提升设备的高压安全性能。
