内燃机用多拐曲轴结构三维数模

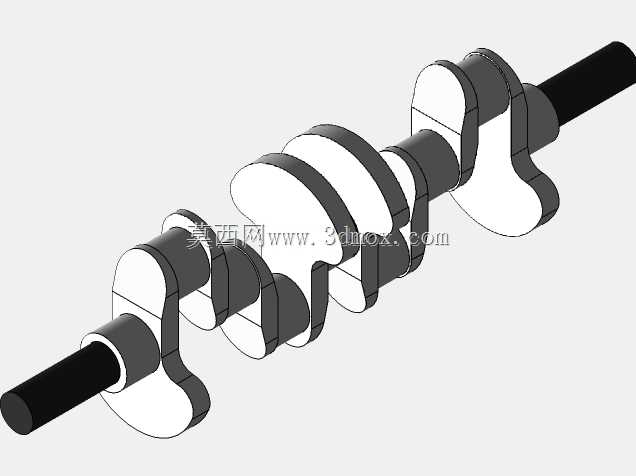

　　在往复式动力机械的核心传动链路里，曲轴是承担运动形式转换的核心承载部件，这套三维数模还原的是直列四缸动力单元配套的四拐整体式曲轴结构，完全匹配量产机型的实际装配逻辑。从实际应用场景来看，这类结构广泛搭载在小排量乘用车汽油机、小型通用柴油机、往复式空气压缩机等设备上，是动力输出端的核心受力构件，所有缸内燃烧产生的爆发压力都会通过连杆传递到曲轴的曲柄销位置，最终转化为旋转扭矩向外输出。

　　做这套结构的三维建模时，首先要捋清的是各轴段的同轴度与曲柄夹角的匹配关系，四拐曲轴的相邻曲柄销夹角设置为180度，能够保证四个气缸的做功行程均匀错开，让动力输出的扭矩波动控制在合理区间，避免整机运行时出现过大的振动。建模过程中需要先确定主轴颈的核心尺寸基准，主轴颈是曲轴安装到缸体主轴承座上的定位段，所有主轴颈的公共轴线就是曲轴的旋转中心，各段主轴颈的直径、长度要和缸体主轴承瓦的安装边界完全匹配，轴颈两端的圆角过渡是建模时不能忽略的细节，圆角半径的取值直接影响曲轴的疲劳强度，过小的圆角会在交变载荷作用下产生应力集中，长期运行容易出现轴颈断裂的失效问题。

　　曲柄销是连接连杆大头的部位，其轴线与主轴颈轴线的偏移距离就是曲柄半径，这个参数直接决定了活塞的行程大小，建模时要严格保证各曲柄销相对于主轴颈的位置度，偏移量的误差会直接导致活塞压缩比出现偏差，影响整机的动力输出效率。曲柄臂是连接主轴颈和曲柄销的支撑结构，这块的截面形状不是规则的矩形，建模时做了椭圆形的截面优化，在保证结构强度的前提下尽可能降低曲柄臂的旋转惯量，减少曲轴高速旋转时的惯性载荷，同时每一段曲柄臂的端面都预留了平衡块的安装定位面，平衡块的作用是抵消曲柄销和连杆大头旋转时产生的离心力，让曲轴整体达到动平衡要求，避免高速运转时给主轴承带来额外的交变载荷。

　　从安装边界来看，曲轴的前端轴段预留了正时齿轮、皮带轮、油封的安装轴颈，轴颈上的键槽位置要和正时传动的相位要求匹配，保证配气机构的正时精度；后端的法兰盘是连接飞轮的安装接口，法兰上的螺栓孔位置度、端面跳动量都有严格的公差要求，飞轮安装后要和曲轴整体做动平衡校验，后端的油封轴颈表面粗糙度要求较高，建模时还原了轴颈的表面结构特征，避免运行时出现机油渗漏的问题。曲轴内部还设计了贯通的润滑油道，从主轴颈表面的油孔连通到对应曲柄销的表面，压力机油可以通过内部油道直接输送到连杆大头轴承的摩擦面，保证运动副的润滑可靠性，建模时把油道的走向、孔径都做了还原，能够直观看到润滑油的流通路径，方便后续做润滑系统的流场分析。

　　在实际的结构设计验证环节，这套数模可以直接导入有限元分析软件，模拟不同转速、不同爆发压力下的曲轴应力分布，校核各轴颈的变形量、圆角位置的应力集中系数，也可以导入多体动力学软件，分析曲轴旋转时的扭振特性，匹配对应的扭振减震器参数。对于设备选型环节的工程师来说，通过三维数模可以直观核对曲轴的轴向安装尺寸、各轴段的配合直径，确认和缸体、连杆、飞轮、正时系统的匹配关系，避免选型时出现尺寸干涉的问题。建模过程中所有的倒角、退刀槽、卡簧槽等工艺结构都做了还原，完全符合实际机加工的工艺要求，不会出现无法落地生产的理想化结构，比如主轴颈和曲柄臂连接位置的沉割槽，是磨削加工时的退刀结构，同时也能减少应力集中，这些细节结构的还原能够让数模直接用于后续的工艺编制、工装设计环节。
