内燃机传动用分体式连杆结构设计

　　在往复式内燃机的动力传递路径中，连杆是衔接活塞往复运动与曲轴旋转运动的核心受力构件，其结构合理性直接决定动力转换效率与整机运行可靠性。日常做这类部件建模时，首先要锚定实际装机的受力边界：小端通过活塞销与活塞销座配合，工作中承受活塞往复运动带来的交变冲击载荷，大端则通过轴瓦与曲轴连杆轴颈装配，将活塞传递的爆发压力转化为曲轴的旋转扭矩，整个部件在运行中同时承受拉伸、压缩、弯曲交变载荷，因此结构设计上必须兼顾强度冗余与轻量化需求。

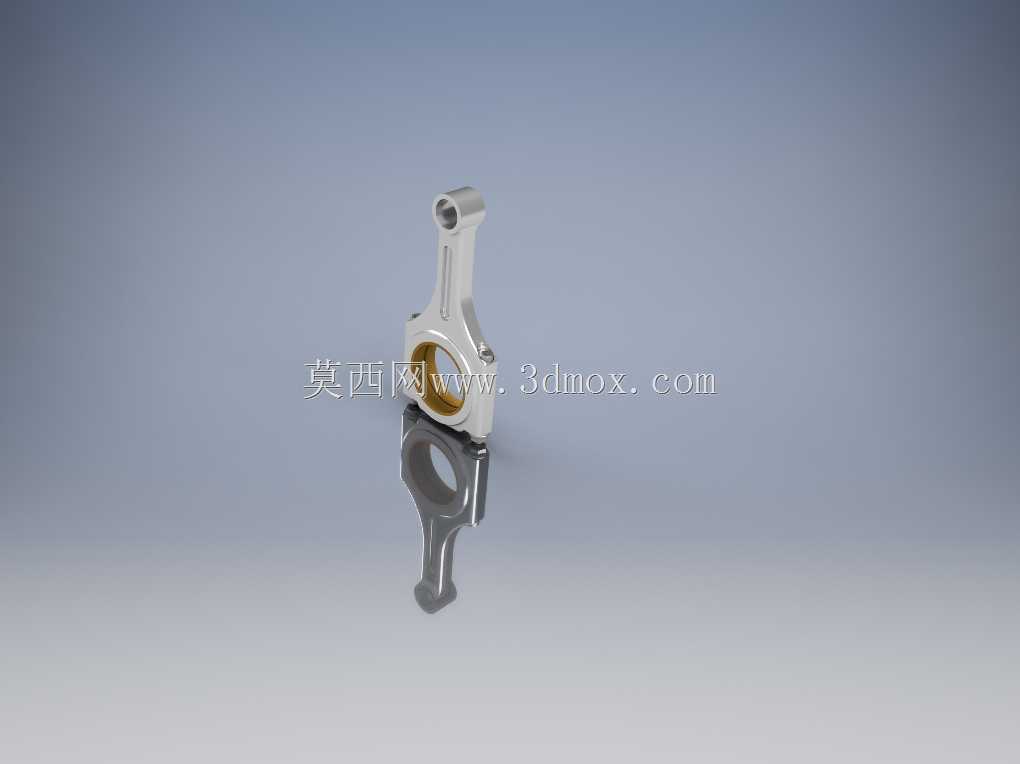

　　从结构细节来看，这款连杆采用常见的分体式大端设计，大端盖与杆身通过定位结构与螺栓紧固，装配时可直接扣合在曲轴连杆轴颈上，无需从曲轴端部穿装，大幅降低发动机装配与后期维护的拆装难度。杆身采用工字形截面构型，这一设计是在长期工程实践中筛选出的最优截面形式：在同等材料用量下，工字形截面的抗弯截面模量远高于矩形或圆形截面，可在控制整体重量的前提下，有效抵御活塞换向时产生的侧向弯曲载荷，避免杆身运行中出现挠曲变形导致的轴瓦偏磨、活塞拉缸等故障。

　　小端部位设计有衬套安装位，压入铜基衬套后可降低活塞销的转动磨损，衬套内壁预留润滑油道开孔，可承接曲轴箱飞溅的润滑油，在活塞销与衬套之间形成稳定油膜，避免干摩擦导致的衬套烧蚀。大端内壁设计有轴瓦定位槽，安装轴瓦时可通过定位凸台卡入槽内，防止发动机高速运转时轴瓦出现周向转动，堵塞润滑油孔引发抱轴故障。大端结合面采用高精度平面加工，装配后无错位台阶，保证轴瓦安装后的圆度公差，避免轴瓦受压不均出现早期疲劳剥落。

　　建模过程中需要严格控制各部位的安装尺寸边界：小端内孔尺寸需与选定规格的活塞销外径保持过渡配合公差，衬套压入后内孔需预留精加工余量，保证与活塞销的配合间隙处于合理区间，间隙过小会导致润滑不足抱死，间隙过大则会产生冲击异响。大端内孔尺寸需匹配对应曲轴的连杆轴颈直径，轴瓦安装后的配合间隙需符合内燃机设计规范，保证运转时润滑油膜可稳定形成。杆身长度需匹配对应机型的活塞行程与气缸体高度，确保活塞运行到上止点时不与气缸盖碰撞，运行到下止点时不与曲轴平衡块干涉。两端孔的中心距公差需严格控制，中心距偏差过大会直接改变发动机压缩比，影响燃烧效率与动力输出。

　　实际应用场景中，这类连杆广泛适配小排量通用汽油机、摩托车发动机、小型通用动力机组等设备，不同功率机型可通过调整杆身截面尺寸、螺栓规格、材料牌号来匹配载荷需求。建模时还需考虑动平衡相关设计，大端与小端的重量分配需符合曲轴动平衡要求，同一台发动机装配的多支连杆重量差需控制在工程允许范围内，避免高速运转时产生过大振动，影响整机NVH表现与轴承使用寿命。杆身表面的过渡圆角需做圆滑处理，避免应力集中导致的疲劳断裂，尤其是小端与杆身衔接处、大端与杆身衔接处的圆角半径，需经过强度校核后确定，杜绝直角过渡带来的应力集中隐患。大端螺栓的安装孔位需保证同轴度，螺栓紧固时需采用对角分次拧紧工艺，避免大端盖受力不均导致的结合面翘曲，建模时可预留螺栓沉孔位置，保证螺栓紧固后头部不突出大端盖表面，避免运转中与曲轴箱内部结构发生干涉。
