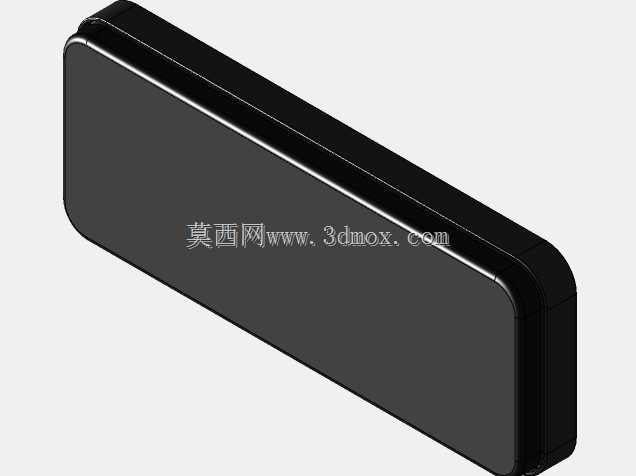

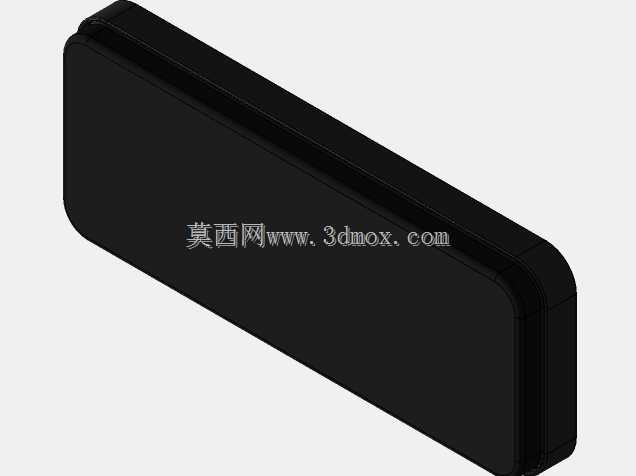

89*35规格三线式LED尾灯制动灯结构

　　在商用车、改装越野车、农用作业机械以及拖挂类设备的后防护区域，尾灯总成是保障道路行驶安全的核心外饰信号部件，这款89*35规格的三线式LED尾灯，正是针对后保险杠、轮胎托架等狭窄安装空间开发的信号照明部件。不同于传统一体式大尺寸尾灯，这款产品的外形尺寸控制在89mm长度、35mm宽度的窄条区间，安装时不需要在车身钣金或防护杠上开设大尺寸开孔，仅需对应预留三个接线过孔与两个固定点位即可完成装配，适配各类后期改装的防护杠、外挂备胎架、拖挂房车尾部等非原厂标准安装位，解决了很多改装场景下大尺寸尾灯无法布置的痛点。

　　从功能逻辑上看，三线接线的设计对应了两套独立的照明回路，其中两路分别对应昏暗环境下的常亮示宽功能与制动触发下的高亮警示功能，第三路为公共接地回路，接线逻辑简单清晰，不需要额外加装解码模块或继电器即可适配多数12V与24V车载供电系统，不管是乘用车辆的后装升级，还是工程作业机械的尾部信号补装，都能快速完成线路对接。产品本身采用多透镜可选的光学设计，透镜覆盖红色、琥珀色、透明、蓝色等多种规格，不同透镜的透光角度与光线扩散范围经过匹配调校，红色透镜对应制动与示宽功能时，光线在雨雾天气下的穿透距离能够满足道路行驶的警示要求，琥珀色透镜可拓展作为转向信号使用，透明透镜则可兼顾倒车辅助照明的需求，用户可根据自身安装场景的功能需求选择对应透镜版本，不需要额外更换灯体主体结构。

　　从结构设计的角度出发，这款灯体的外壳采用一体化密封结构设计，灯壳与透镜之间通过超声波焊接完成密封，能够抵御日常行驶过程中的泥水飞溅、高压水枪冲洗以及户外停放时的雨水侵蚀，适配各类长期在户外复杂路况下行驶的作业车辆。灯板部分采用贴片式LED灯珠排布，灯珠焊接在铝基电路板上，工作时产生的热量能够通过铝基板直接传导到灯体外壳散出，避免长期高亮工作下灯珠过热出现光衰，延长灯具的实际使用寿命。安装边界上，这款灯的背部固定位采用通用型螺柱安装设计，固定孔位间距适配多数改装防护杠的预留安装孔，安装时仅需在安装面垫上配套的密封橡胶垫，拧紧固定螺母即可完成机械固定，不需要设计复杂的安装支架，大幅降低了后装适配的结构设计工作量。

　　在实际应用场景中，这类小尺寸LED尾灯常被用于各类特种作业车辆的尾部信号补充，比如安装在工程叉车的尾部护架上，在厂区内作业时提示后方人员车辆保持安全距离；也可安装在越野车辆的后防撞杠、备胎支架上，弥补原厂尾灯在大尺寸轮胎遮挡下的信号盲区；还可作为拖挂式房车、小型拖板车的独立尾灯使用，不需要占用拖挂主体的大尺寸安装空间，就能满足法规要求的尾部信号指示功能。不同于传统卤素灯泡尾灯，这款LED光源的点亮响应速度更快，制动触发时的点亮延迟比卤素灯缩短近0.3秒，在高速行驶场景下，这一响应速度差能够为后方车辆留出更多的反应距离，降低追尾事故的发生概率。同时LED光源的工作功耗更低，常亮示宽状态下的工作电流仅为几十毫安，不会给车辆供电系统带来额外的负载压力，即使长期接在车辆常电回路中，也不会造成蓄电池亏电的问题。

　　设计过程中，这款灯体的边角全部做了圆弧过渡处理，没有尖锐的凸起结构，安装在车辆外侧时不会对周边行人或物体造成刮蹭损伤，透镜表面采用硬化处理工艺，能够抵御日常行驶中砂石飞溅造成的表面刮花，长期使用后依然能保持稳定的透光性能。灯体的出线位置采用防水护套设计，线束与灯体连接处做了应力释放结构，车辆行驶过程中的线束晃动不会拉扯到内部接线点，避免长期震动下出现接线脱落的故障。针对不同使用场景的安装需求，这款灯还支持多组拼接安装，可根据安装面的长度选择多盏灯横向拼接组合，实现更长范围的信号带效果，满足部分特种车辆对尾部信号标识长度的特殊要求。
