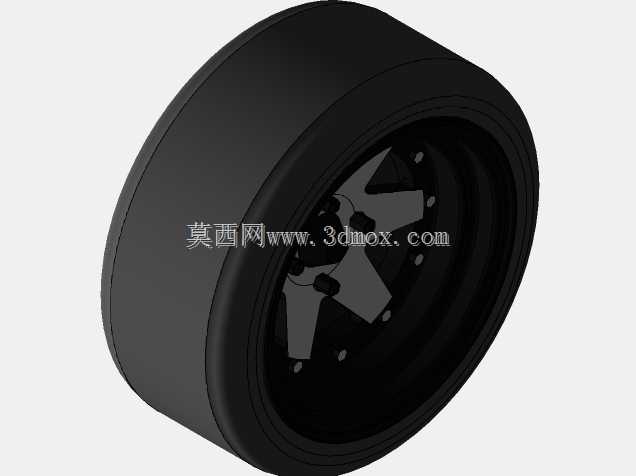

14x8英寸改装汽车轮辋结构设计

　　在乘用车辆、改装赛车以及小型场地作业车辆的行走系统设计中，轮辋作为连接轮胎与车轴传动端的核心承载部件，其结构合理性直接决定了行驶过程中的载荷传递效率、轮胎固定可靠性以及动态行驶稳定性。这款14x8英寸规格的轮辋，首先从安装边界尺寸上做了明确的适配设计，轮辋名义直径14英寸，对应适配同内径的子午线轮胎或者半热熔赛事轮胎，8英寸的轮辋宽度能够支撑更宽的胎面接地面积，在铺装路面行驶时可以获得更大的抓地力极限，适合街道改装车辆、场地卡丁车以及小型非道路竞技车辆的使用需求。从结构设计思路来看，这款轮辋采用了分体式的轮辋本体与辐条集成设计，轮辋的胎圈座位置做了标准的凸缘结构，能够在轮胎充气后牢牢卡紧胎圈，

　　避免车辆在大侧向加速度过弯时出现轮胎脱圈的风险，轮辋的槽底深度经过测算，既满足轮胎拆装时的操作空间需求，又不会因为槽深过大削弱轮辋筒体的整体抗扭刚度。辐条部分采用了五辐式的星形布局，每根辐条的截面做了变厚度设计，靠近轮心安装盘的位置厚度更大，能够传递车轴输出的驱动扭矩与制动力矩，靠近轮辋外沿的位置逐渐收薄，在保证结构强度的前提下尽可能降低旋转件的非簧载质量，这对于提升车辆悬架的响应速度、改善颠簸路面的贴地性能有明显的实际作用。轮心的安装端面做了平整的机加工基准面，分布的螺栓孔位置按照标准节圆直径设计，能够适配对应PCD值的车辆轮毂轴承座，安装面的中心孔预留了与轴头配合的定位间隙，装配时可以通过中心孔实现轮辋的径向定位，

　　避免螺栓承受额外的径向剪切力。在实际应用场景中，这类宽体轮辋除了用于民用车辆的外观改装与性能升级，也常被用于大学生方程式赛车、场地漂移赛车的行走系统搭建，因为这类场景下车辆频繁处于大扭矩输出、大侧向载荷的工况，轮辋的辐条根部做了圆弧过渡处理，能够有效分散应力集中点，避免在持续交变载荷下出现辐条断裂的失效问题。轮辋的筒体部分采用了等厚度的卷制成型结构思路，内壁光滑无多余凸起，在安装内置式胎压监测传感器时不会出现干涉，同时也方便后期做动平衡时的配重块粘贴，轮辋的外侧边缘做了小幅的加厚翻边，在车辆发生轻微刮蹭路沿的情况时，翻边结构能够先承受刮擦载荷，避免胎圈座位置变形导致的轮胎密封失效。从设计验证的角度来看，

　　这款轮辋的三维结构在建模时已经考虑了装配干涉问题，轮辐背面的凹陷空间预留了刹车卡钳的安装位置，适配大尺寸多活塞刹车卡钳的升级需求，不会出现轮辋装车后卡钳与辐条剐蹭的问题。轮辋的气门嘴安装孔位预设在轮辋筒体的标准位置，兼容常规的橡胶气门嘴与金属防爆气门嘴的安装，不需要后期额外扩孔或者调整位置。在载荷传递路径上，车轴输出的扭矩通过轮毂螺栓传递到轮心安装盘，再通过五根辐条均匀分散到整个轮辋筒体，最终传递到轮胎与地面接触的胎面，整个传力路径没有突然的截面变化，每个受力节点都做了应力释放的圆角处理，能够承受持续的冲击载荷，比如车辆通过减速带、路面坑洼时的瞬时冲击，不会因为应力集中出现结构开裂。另外这款轮辋的偏距设计经过匹配，装车后轮距会有小幅加宽，能够提升车辆过弯时的侧倾稳定性，同时不会超出翼子板的边界，避免轮胎与车身覆盖件发生运动干涉，适合多数紧凑型前驱、后驱车型的改装升级使用，也可以作为小型电动场地车、观光车的原厂配套轮辋使用，满足日常行驶的强度需求。
