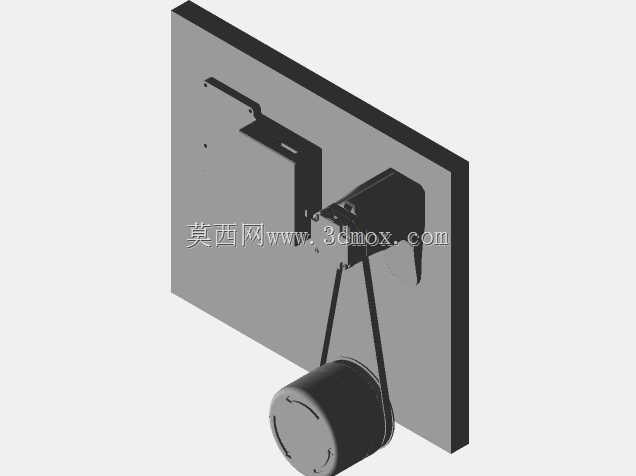

车载车门开启系统配套安装支座结构

　　这套结构件主要服务于乘用车辆侧门的电动开启改造与配套装配场景，日常在车辆改装、定制化车门功能升级、小型智能车门系统开发场景中使用频率较高，核心作用是为车门开启的动力输出单元、传动构件、操作端部件提供稳定的安装基准，避免零散部件直接固定在车门钣金上带来的应力集中、装配错位问题。从功能实现逻辑来看，整套支座承担三个核心作用：其一是为Nema17规格步进电机提供刚性安装位，电机作为车门开启的动力源，运行时会产生持续的小幅振动，支座的安装面预留了对应规格的电机固定孔位，孔位周边做了局部加厚处理，能抵消电机运行时的径向窜动，保证动力输出轴的同轴度稳定；其二是承载圆形门把手配套的单向轴承系统，单向轴承的作用是实现手动操作与电动驱动的动力解耦，电动开启时轴承锁止传递电机扭矩，手动拉拽门把手时轴承空转，不会反向带动电机轴转动造成操作阻力过大，支座对应轴承安装位设计了同轴的定位止口，装配时无需反复调整对中度，能直接卡入轴承外圈完成固定；其三是衔接安装板与车门钣金的连接过渡，支座整体采用L型折弯的受力结构，垂直面贴合车门内侧钣金立面，水平面承载电机与传动构件，两个安装面之间设置了三角加强筋结构，能承受车门开启过程中传动拉杆带来的反复拉压载荷，长期使用不会出现安装面变形、孔位滑牙的问题。

　　设计过程中优先考虑了车门内部的狭窄安装空间约束，整体结构的外轮廓尺寸完全适配常规家用车车门内饰板与钣金之间的预留间隙，不会出现装配后干涉内饰板安装、挤压车门内部玻璃升降导轨的问题。安装边界上，垂直安装面的固定孔位采用长圆孔设计，允许装配时根据不同车型的钣金螺柱位置做±5mm的位置调整，降低不同车型适配时的二次改孔工作量；电机安装位的中心高度与传动摇臂的转动中心做了匹配计算，保证传动拉杆在车门全开、全关两个极限位置时，都不会出现传动死点，拉杆的受力方向始终与摇臂转动切线方向保持合理夹角，减少电机运行时的负载损耗。单向轴承的安装腔深度做了精准控制，轴承压入后端面与支座表面齐平，门把手安装后不会出现轴向窜动，手动操作的手感紧实无旷量。

　　针对嵌入式开发场景的适配需求，这套支座同时预留了Raspberry Pi与Arduino控制板的安装点位，控制板安装位与电机安装位之间做了物理隔离凸台，避免电机运行时的电磁干扰直接影响控制板的信号稳定性，安装位周边预留了走线槽空间，电机供电线、门把手位置信号线、控制板通讯线都可以顺着支座边缘的走线槽排布，不会与运动的传动摇臂发生剐蹭磨损。结构的壁厚设计遵循等强度原则，受力集中的安装孔位、加强筋根部壁厚做了加厚处理，非受力区域做了适度的挖槽减重，在保证整体结构刚性满足10万次开关门疲劳测试要求的前提下，尽可能降低构件自身重量，不会给车门铰链增加额外的负载。装配逻辑上采用分层安装的设计思路，先将支座整体固定在车门钣金上，再依次装入电机、单向轴承组件、传动拉杆、控制板，每个部件的安装位都设置了定位标识，装配时无需反复测量位置，单套结构的装配时间可以控制在15分钟以内，后期维护时单独拆卸某个部件也无需拆解整个支座，大幅降低后期运维的拆装工作量。针对车门内部容易出现凝水、积尘的使用环境，支座的所有安装孔位都设计了略高于安装面的凸台，固定螺丝锁紧后凸台会紧密贴合被固定部件的安装面，减少水汽顺着孔位渗入缝隙造成构件锈蚀的概率，结构表面没有设计容易积灰的封闭死角，日常车辆行驶过程中的振动可以自然带走表面积尘，长期使用不会出现积尘卡滞传动部件的问题。
