可3D打印斯特林发动机结构展示模型

　　这款斯特林发动机模型采用适配3D打印的结构设计思路，整体围绕闭式循环外燃机的核心工作逻辑搭建，将传统斯特林发动机的配气活塞、动力活塞、曲柄连杆机构、飞轮储能组件全部做了一体化的打印适配优化，所有配合面均预留了FDM打印工艺所需的装配间隙，无需额外进行金属切削加工即可完成组装。从实际应用场景来看，这类模型主要用于热力学科普教学、机械结构原理演示，也可作为小型桌面动力展示装置，帮助从业者直观理解外燃机的工作循环过程，区别于内燃机的爆燃做功逻辑，斯特林发动机通过缸内工质的受热膨胀、冷却压缩完成循环，对热源的适应性极强，只要存在稳定温差即可驱动运转，这一特性也让其在余热回收、低品位能源利用领域有实际落地价值。

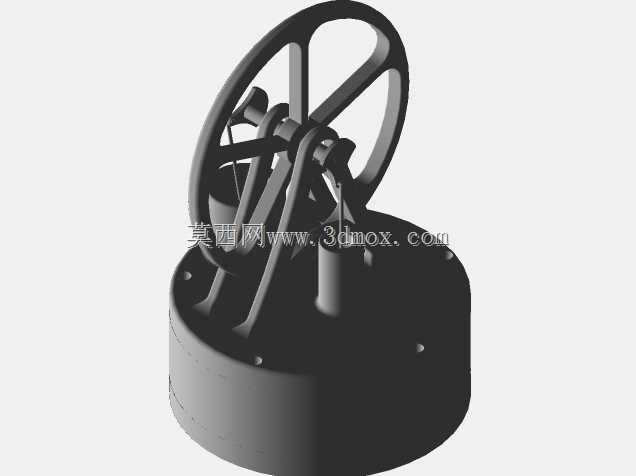

　　模型的功能特性完全围绕原理展示做了取舍，没有做冗余的外观装饰件，所有运动部件都做了外露处理：大直径飞轮采用辐条式结构，既保证了转动惯量满足循环连续运转的储能需求，也尽可能降低了打印耗材用量，飞轮与曲轴的配合采用方轴定位结构，避免运转过程中出现打滑丢转的问题；配气活塞杆与动力活塞杆的导向部位做了加长导向段设计，减少活塞往复运动过程中的卡滞风险，同时导向段与缸体采用一体化打印结构，省去了额外装配导向套的工序。设计过程中优先考虑了桌面级3D打印机的成型边界，整体外形尺寸控制在常规200mm成型尺寸打印机的加工范围内，底座采用圆盘式结构，直径与缸体高度比例经过多轮调整，保证运转过程中整机重心落在底座支撑范围内，

　　无需额外固定即可放置在水平台面上稳定运行，安装边界仅需预留直径略大于底座的平整放置空间，周边预留不小于50mm的操作空间用于手动拨动飞轮启动即可。从结构细节来看，曲柄连杆的相位角严格按照斯特林循环的配气需求设置，配气活塞与动力活塞的相位差保持在90度左右，保证工质在冷腔、热腔之间的流动时序匹配热力循环要求，缸体的壁厚做了均匀化处理，避免打印过程中出现壁厚不均导致的翘曲变形，同时热端部位的壁厚略薄于冷端，减少热量向冷端的传导，提升循环的温差效率。需要注意的是，当前结构尚未完成实际运转测试，组装过程中需要对各运动副的配合面做适当打磨，保证活塞往复、曲轴转动的阻力足够小，实际运行时需要在热端施加稳定的外部热源，冷端保持自然散热或辅助散热，

　　待缸内工质温度稳定后，手动拨动飞轮即可启动连续运转。这类打印适配的结构设计，也为后续开发实际可用的小型斯特林动力装置提供了结构验证基础，通过调整缸体容积、活塞行程、飞轮惯量等参数，可进一步拓展其在小型温差发电、低功率动力输出场景的应用可能，相比金属加工的原型件，3D打印的结构迭代成本更低，能够快速验证不同结构参数对循环效率的影响，帮助设计人员快速锁定最优结构方案。
