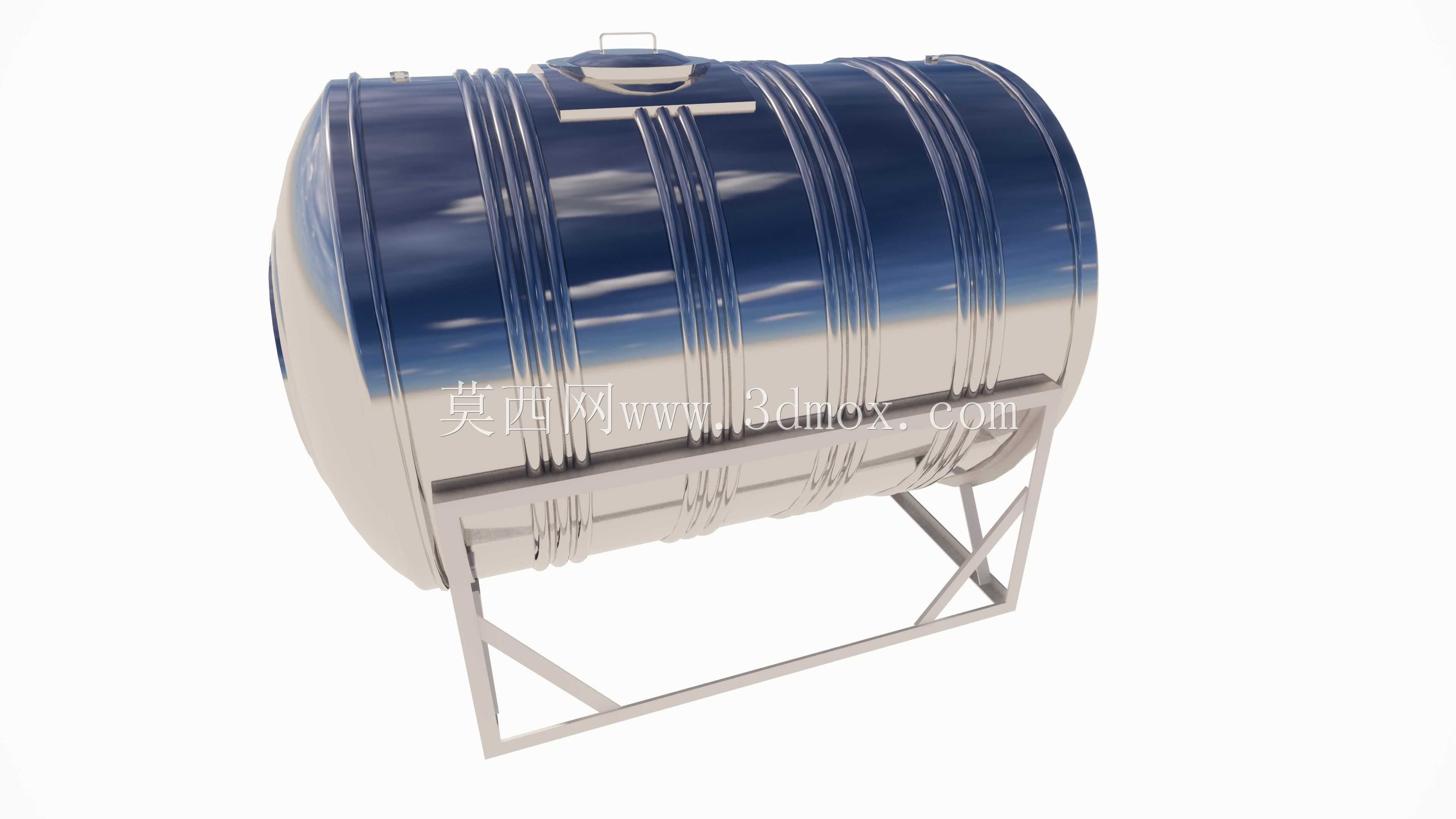

卧式1000升储水供水罐体带支架结构

　　这款卧式储水供水结构在民用供水、小型生产储水、临时施工供水、户外作业供水场景中都有广泛适配性，日常使用中主要承担静态储水、稳定供水压力、中转储水的作用，相比立式储水结构，卧式布置的重心更低，在户外临时搭建、车载移动供水、低矮空间安装的场景下适配性更强，不需要预留过高的竖向安装空间，也能降低支架的承重受力要求，减少安装时的基础施工成本。

　　从结构设计来看，罐体主体采用圆弧封头搭配圆柱筒身的结构，筒身外壁设置多道环形加强筋，这类加强筋并非装饰结构，而是针对薄壁不锈钢罐体储水时的径向受力做的强化处理，当罐体满载储水时，筒壁会受到均匀的静水压力，环形加强筋可以提升筒身的环向刚度，避免长期满载使用出现筒壁鼓胀变形的问题，同时也能提升罐体运输、吊装过程中的抗磕碰能力，减少薄壁板材受外力出现凹陷的概率。罐体顶部设置带密封结构的人孔/注水口，既可以满足日常注水需求，也能在后期罐体内部清洁、检修时提供操作空间，密封结构采用压合式密封设计，可避免储水过程中落入杂物，同时减少水体蒸发损耗。

　　配套的支撑支架采用型材焊接的三角稳定结构，支架与罐体接触的位置采用弧形托板贴合罐体外壁，相比点式支撑，弧形托板可以分散罐体的承重压力，避免局部应力集中导致罐壁变形；支架的支腿之间设置斜向拉筋，形成稳定的三角受力结构，即使在地面不平整的临时安装场景下，也能保证罐体放置的稳定性，不会出现侧翻、晃动的问题，支架底部预留安装固定孔位，可通过膨胀螺栓与硬化地面固定，适配长期固定安装的使用需求，也可直接放置在平整地面做临时储水使用。

　　从安装边界来看，这款1000升容量的卧式罐体，整体横向长度控制在常规运输车辆的货箱宽度范围内，不需要做分体运输，到场后可直接吊装就位，竖向安装高度远低于同容量的立式储水罐，在层高受限的地下室、厂房夹层、临时板房区域安装时，不需要额外改造空间结构。进出水口可根据实际使用需求在罐体封头或筒身下部预留接口，低位布置的出水口可以保证罐内储水能够完全排空，减少长期存水出现的沉积物堆积问题，日常使用时不需要额外搭建过高的操作平台，顶部的注水口位置高度适配成年人站立操作，日常检修、开启关闭都不需要借助登高工具。

　　在实际选型适配中，这类储水供水结构常和增压泵、液位控制器搭配使用，组成小型集中供水单元，罐体本身的稳压作用可以减少水泵的频繁启动，延长供水泵的使用寿命，相比塑料材质的储水罐，金属材质的罐体抗老化能力更强，在户外露天放置时，受紫外线、温度变化的影响更小，长期使用不会出现材质脆化、开裂漏水的问题，环形加强筋的结构也能在一定程度上缓解温度变化带来的热胀冷缩应力，避免焊缝位置长期受应力拉扯出现渗漏。建模过程中对罐体的焊缝位置、支架的焊接节点都做了还原，结构设计人员可以直接参考该结构做参数调整，适配不同容量、不同安装场景的储水罐体设计，也可直接用于供水系统的整体布局装配，验证安装空间是否存在干涉问题。
