多通路排气歧管结构三维设计

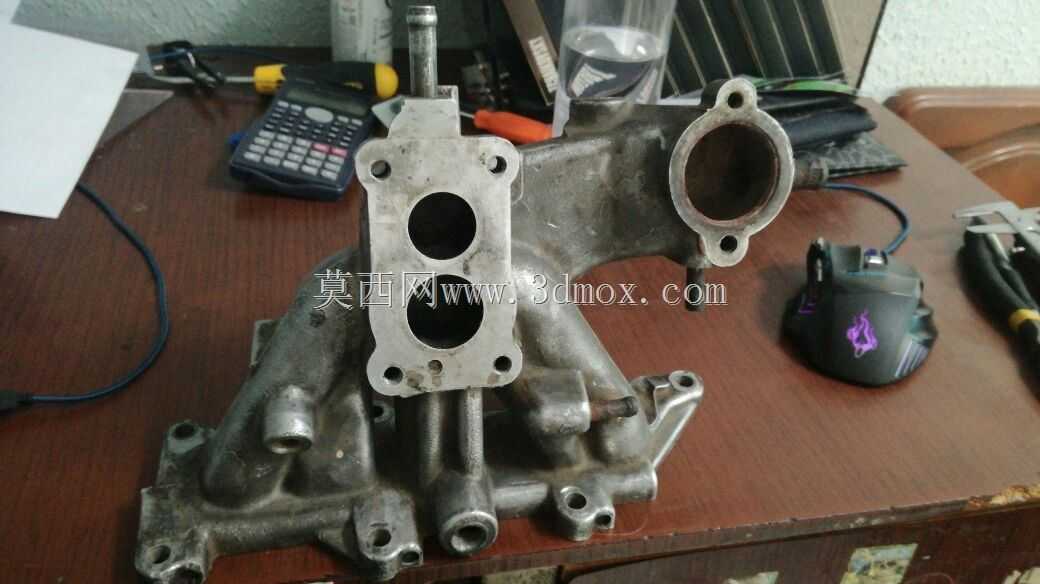

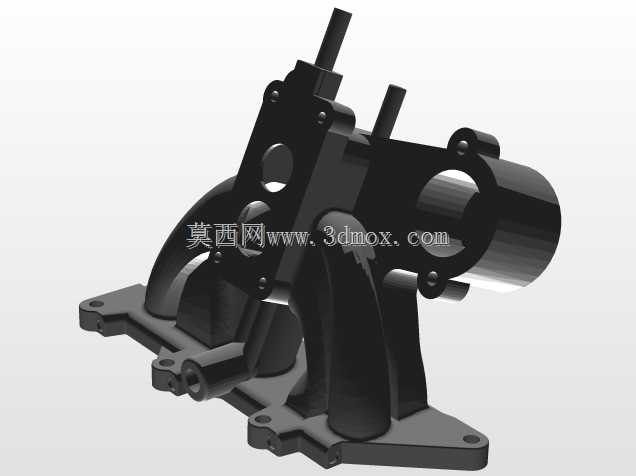

　　这套多通路排气结构的设计，核心服务于小排量内燃机的排气系统集成需求，在实际装机场景中，这类部件需要同时承接多个气缸排出的高温高压废气，将分散的排气气流汇总后导向三元催化与排气尾段，是内燃机进排气系统中直接影响排气背压、充气效率的核心结构件。从结构设计逻辑来看，整个部件采用一体化铸造成型的主体思路，底部的安装法兰面预留了对应气缸盖排气口的定位孔与螺栓过孔，安装时需要匹配气缸盖的排气侧端面平面度要求，法兰面的平面度公差需要控制在0.1mm以内，避免高温工况下出现密封失效导致的废气泄漏。主体的多通路流道采用等长渐变截面设计，每个支路的流道内壁做了圆弧过渡处理，避免气流在转角处形成紊流增大排气阻力，

　　流道的截面从进气端的圆形接口逐步过渡到汇总端的大直径圆形出口，各个支路的交汇区域做了平滑的导流曲面，减少不同气缸排气脉冲之间的干涉，降低排气背压对发动机输出效率的影响。部件上部预留的传感器安装凸台，是为了匹配排气温度传感器、氧传感器的安装需求，凸台的内螺纹精度与安装面垂直度需要满足传感器的密封要求，避免高温废气从传感器安装位置泄漏。两侧的加强筋结构从底部安装法兰一直延伸到流道主体上部，主要是为了平衡部件在冷热交变工况下的热应力，避免铸铁材质在反复升温降温的过程中出现应力集中导致的开裂问题，毕竟排气歧管工作时的入口端温度可以达到八百摄氏度以上，停机后又会快速降至室温，热变形量如果没有合理的结构释放，很容易出现密封面翘曲、

　　本体开裂的故障。从安装边界来看，整个部件的横向安装跨度需要匹配对应机型的气缸盖排气侧螺栓孔距，出口端的连接法兰尺寸需要匹配下游三元催化器的入口接口，周边的预留间隙需要避开发动机舱内的线束、冷却管路以及周边附件，避免车辆运行过程中出现振动干涉。设计过程中需要重点校核各个工况下的结构强度，包括螺栓预紧力下的法兰面变形、高温工况下的材料强度衰减、排气脉冲带来的振动疲劳，同时还要兼顾流道的气流顺畅性，不能为了追求结构强度随意增加壁厚导致整体重量过大，也不能为了轻量化过度削减壁厚导致部件使用寿命不足。这类多通路排气结构的流道曲率设计，直接影响发动机的排气效率，曲率过小会导致气流阻力陡增，曲率过大则会增大部件的整体占用空间，

　　因此在建模过程中需要反复调整流道的中心线路径，在有限的发动机舱安装空间内，尽可能让每个支路的流道长度接近，减少各个气缸排气阻力的差异，保证各缸工作的一致性。另外，部件上的各个安装凸台位置都做了局部加厚处理，避免螺栓拧紧时出现凸台断裂的问题，底部法兰的螺栓孔周边也做了沉头设计，保证螺栓拧紧后端面不会突出，避免影响和气缸盖的贴合密封。
