巴塞罗那体育俱乐部盾形队徽立体造型设计

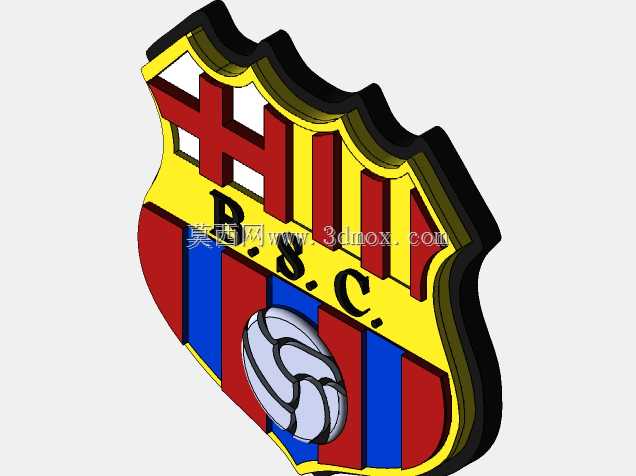

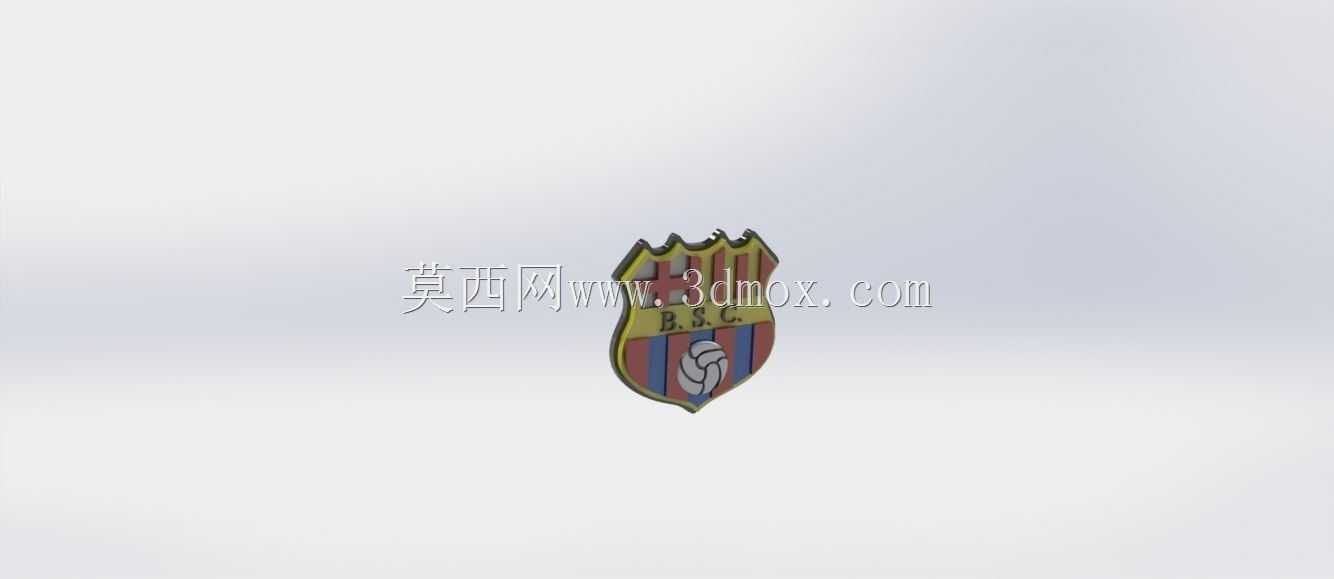

　　在体育周边产品开发、商业空间视觉陈设、赛事活动物料制作的场景中，立体标识类的三维结构设计是连接平面视觉与实体落地的核心环节，这款盾形体育俱乐部标识的三维建模，完全围绕实体化落地的全流程需求搭建结构逻辑。不同于平面印刷的队徽图案，立体标识需要兼顾不同安装场景的适配性，不管是粘贴在球迷周边产品表面、作为场馆导视系统的嵌入式标识，还是作为陈列摆件的独立结构，都需要在建模阶段就明确不同应用场景下的尺寸边界与安装配合公差。从结构设计的思路来看，这款标识完全还原了巴塞罗那体育俱乐部盾形队徽的视觉特征，顶部的锯齿状盾形轮廓做了等比例的厚度拉伸，边缘处预留了0.8mm的圆角过渡，避免实体加工后出现锐边割手的问题，同时也能适配注塑、3D打印、

　　金属蚀刻等多种加工工艺的成型要求，不会因为棱角过于尖锐导致加工时出现填充不足、边缘崩缺的工艺缺陷。标识中部的条纹分区做了0.3mm的高度差设计，不同色彩区域的结构面存在细微的层级区分，不管是后续做分色喷涂、多材质镶嵌还是UV印刷，都能依靠结构层级做定位基准，减少后期加工的对位误差，避免图案错位影响视觉还原度。标识中心的足球图案做了独立的凸起结构，球面的多边形纹理按照真实足球的拼接逻辑做了微缩还原，凸起高度控制在1.2mm，既保证触摸时的立体触感，又不会因为凸起过高导致安装时与贴合面产生过大间隙，影响粘贴或嵌装的牢固度。考虑到不同场景的安装需求，建模时在标识背面预留了两种安装结构的适配空间：当用于平面粘贴场景时，背面做整体平面化处理，可直接背胶贴合在光滑的塑料、金属、亚克力表面，贴合面的平面度公差控制在0.1mm以内，保证粘贴后无翘边、无空鼓；当用于悬挂或嵌装场景时，可在背面预留的沉台位置加装挂耳或卡扣结构，沉台深度1.5mm，加装配件后不会突出标识背面的基准平面，保证安装后标识与安装面完全贴合，无明显缝隙。在外形尺寸的参数设定上，建模采用了可参数化调整的结构逻辑，基础版本的整体高度为120mm、宽度为90mm、整体厚度为3mm，所有特征的尺寸都与整体尺寸做了参数关联，可根据实际应用场景等比例缩放，小到直径15mm的胸针尺寸，大到1200mm的户外大型标识尺寸，缩放后所有结构特征的比例都不会失真，圆角、高度差、纹理细节都能保持合理的尺寸，

　　不会因为缩放出现特征过小无法加工、或者比例失调影响视觉效果的问题。从实际用途来看，这款立体标识模型可直接对接多种加工链路，用于球迷纪念徽章、球队周边文创产品的开模生产，也可用于体育场馆的标识系统制作，还能作为赛事活动的视觉陈列道具、数字媒体场景的三维素材使用。建模过程中对所有曲面做了连续性检查，不存在破面、重叠面、非流形几何等问题，导入各类加工编程软件、渲染软件时都能直接读取使用，不需要额外的几何修复工作。标识表面的所有纹理都做了实体化建模，没有采用贴图模拟纹理的方式，不管是做实体加工还是做高精度渲染，都能呈现出真实的立体纹理效果，不会出现贴图拉伸、分辨率不足的问题。针对不同加工工艺的特性，建模时也做了对应的结构优化：

　　如果采用注塑工艺生产，所有立面都做了1.5度的拔模斜度，方便脱模时不会刮伤表面；如果采用3D打印工艺，最小的结构特征尺寸都大于0.4mm，符合FDM、光固化等常见3D打印工艺的最小成型精度要求，不会出现打印断连、细节丢失的问题；如果采用金属冲压或者蚀刻工艺，所有线条的宽度都大于0.3mm，满足金属加工的最小工艺尺寸要求，不会出现线条断裂、填充不全的问题。在结构强度方面，建模时对标识的薄弱位置做了加厚处理，盾形顶部的尖角位置、中部条纹的分隔筋位置都做了局部加厚，厚度比基础厚度增加0.5mm，避免实体产品在运输、安装、使用过程中出现磕碰断裂的问题，同时整体重量控制在合理范围内，粘贴安装时不会因为自重过大导致脱落。
