竞速穿越机四轴碳纤维机架结构设计

　　这款四轴机架是针对竞速类穿越机、自由飞航模场景开发的承载结构，核心作用是为飞控、电调、动力电机、电池、图传摄像头等核心航电与动力部件提供稳定的安装基准，同时在高速飞行、突发碰撞的工况下尽可能降低结构自重、分散冲击载荷，保障飞行过程中的结构可靠性。从实际应用场景来看，这类X型布局的四轴机架主要适配小轴距竞速穿越机，多用于户外花飞、赛道竞速这类对飞行机动性、结构抗损性要求较高的航模活动场景，相比正X布局的航拍机架，该结构的机臂延伸角度更适配大螺距竞速桨的安装，飞行过程中的姿态响应延迟更低，能够支撑飞手完成快速滚转、急停变向这类高机动动作。

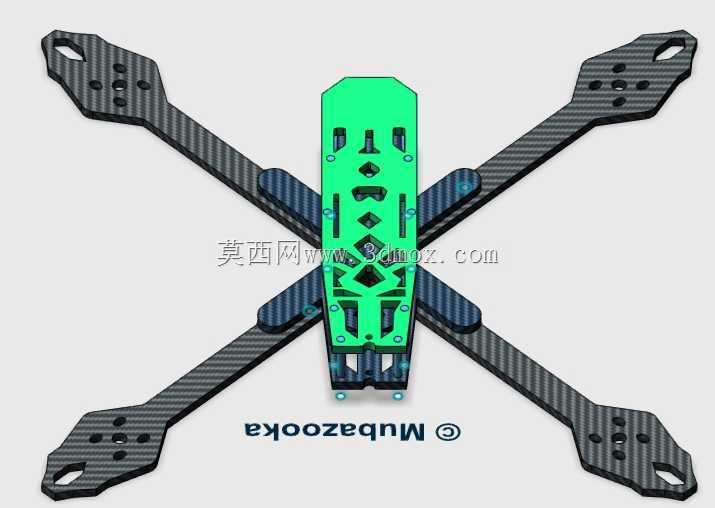

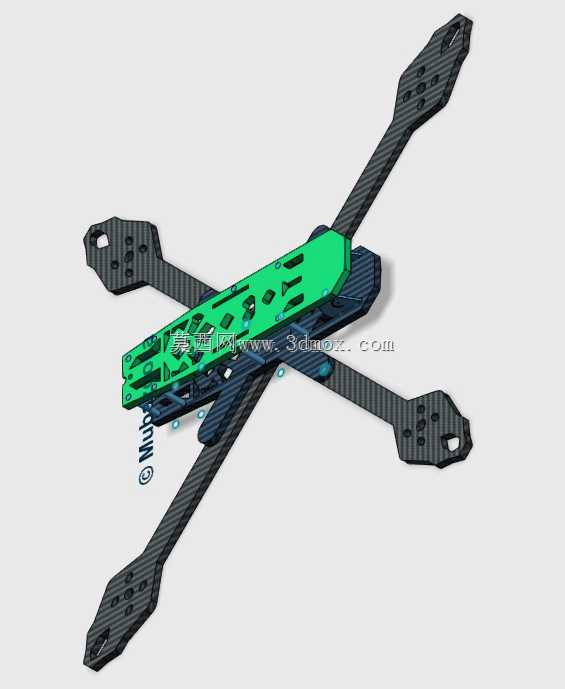

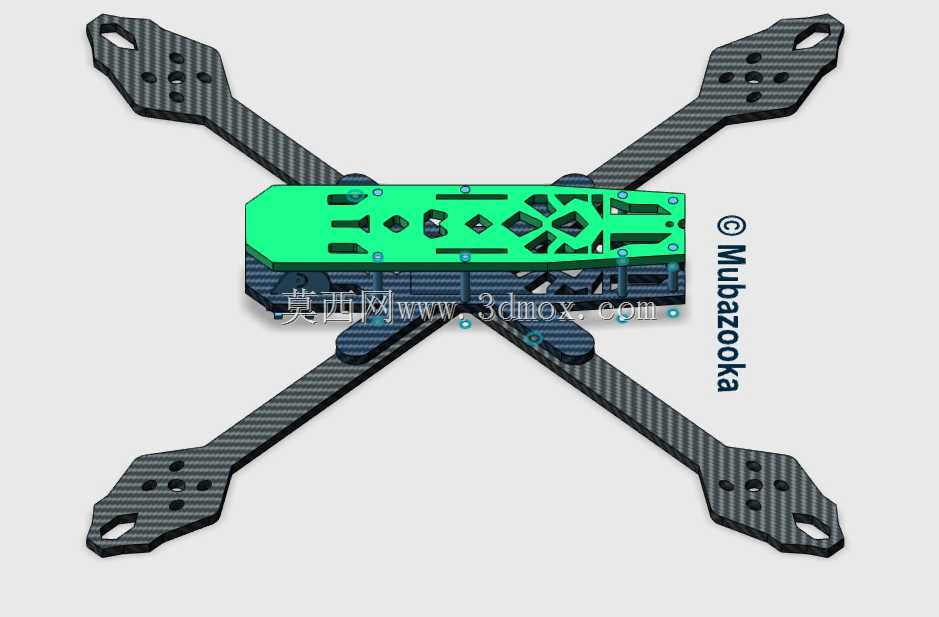

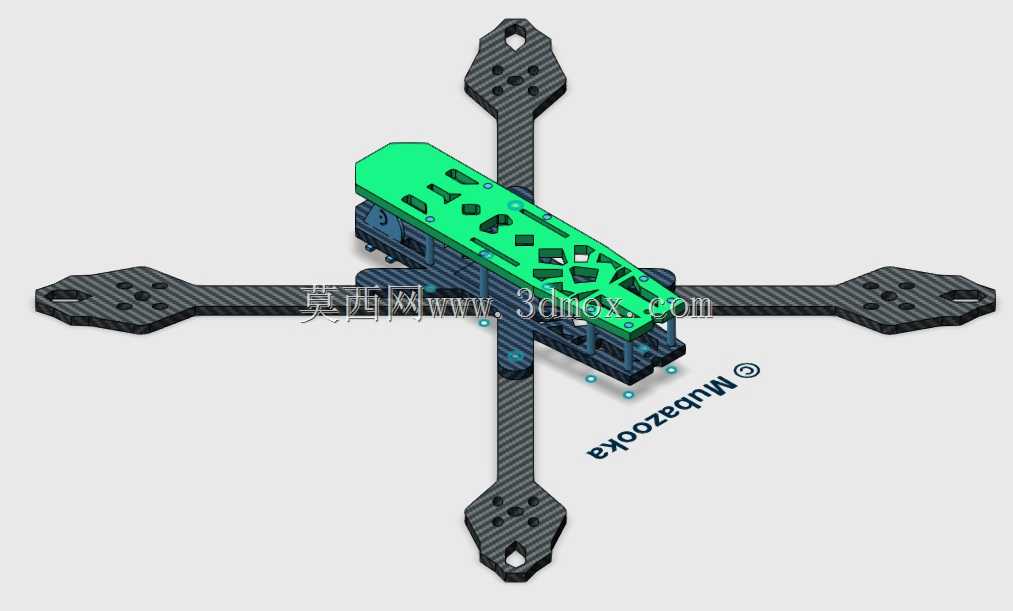

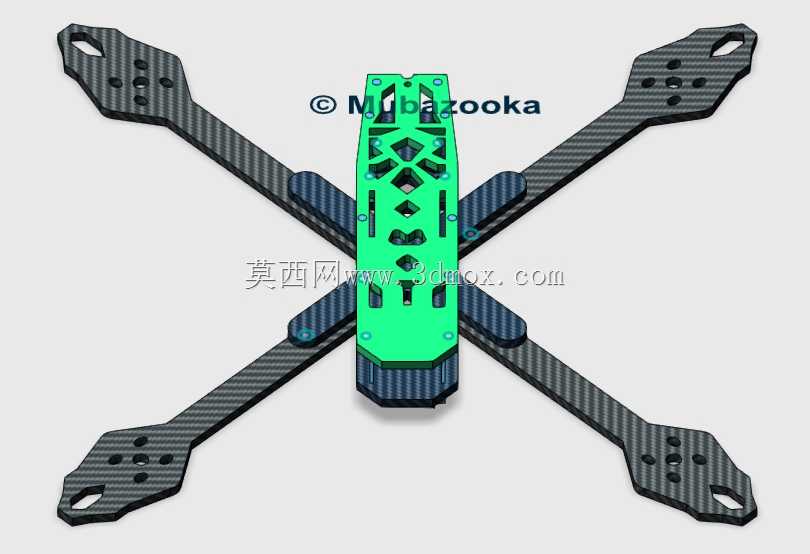

　　从设计思路层面看，整个机架采用上下分体式的核心承载区+一体化机臂的结构逻辑，中心承载板做了大面积的镂空挖槽处理，一方面是为了降低非承载区域的材料冗余，把整机机架的自重控制在竞速飞行允许的区间内，另一方面这些错落分布的镂空槽同时兼顾了飞控接线的走线空间、电调散热的气流通道，以及不同规格飞控、图传设备的安装孔位兼容，不需要额外做转接件就能适配市面上主流的迷你型飞控堆叠安装方案。机臂部分采用碳纤维板材一体切割成型，没有做额外的机臂折叠或者拼接结构，就是为了避免拼接结构带来的装配间隙，防止高速飞行过程中机臂产生共振影响飞行稳定性，机臂末端的电机安装位预留了多组不同孔距的安装孔，能够适配不同规格的无刷电机安装，同时末端做了圆弧过渡的防撞切角，在发生擦碰、撞机的时候能够第一时间把冲击载荷沿着机臂的碳纤维纹理方向传导到中心承载区，避免机臂直接断裂。

　　从安装边界与尺寸适配的角度来说，四个机臂的电机安装面处于同一水平基准面，装配时不需要额外调整机臂水平度，只要把机臂与中心板的锁紧螺丝按对角顺序紧固，就能保证四个动力电机的输出轴处于同一水平面，减少飞行过程中的动力偏移问题。中心板的上层预留了摄像头安装的固定位，能够适配不同尺寸的FPV摄像头，安装角度可以根据飞手的飞行习惯做小范围调整，下层板预留了电池绑带的穿槽，能够适配不同容量的航模锂电池固定，绑带穿槽的边缘做了圆角处理，避免飞行过程中震动磨损绑带导致电池脱落。机臂与中心板的连接位置做了局部加厚的叠层设计，锁紧螺丝穿过的位置没有做镂空，保证连接位置的结构强度，在发生侧向撞击的时候，连接位置不会因为应力集中出现开裂。

　　实际使用过程中，这类碳纤维机架的抗扭性能相比同重量的PLA打印机架要高出数倍，高速飞行时的机臂形变量极小，能够保证动力输出的一致性，中心板的镂空设计也能让飞行过程中的迎面气流直接穿过电调与飞控的安装区域，带走电子设备工作产生的热量，避免长时间大油门飞行时电调过热降频。机臂末端的安装孔位同时兼顾了桨保的安装需求，日常练习飞行时可以加装桨保护架，降低撞机时桨叶断裂的概率，竞速比赛时可以拆除桨保进一步降低自重。整个机架的装配不需要复杂的专用工装，只用常规的内六角扳手就能完成全部组装，各个安装孔位的同轴度控制精度较高，装配后不会出现螺丝孔错位、部件安装干涉的问题，对于航模爱好者自制、调试穿越机来说，能够大幅减少装配调试的时间成本，同时结构本身的维护成本较低，单个机臂出现断裂损伤时可以单独更换，不需要更换整个机架主体。
