四旋翼航拍无人机机架结构设计

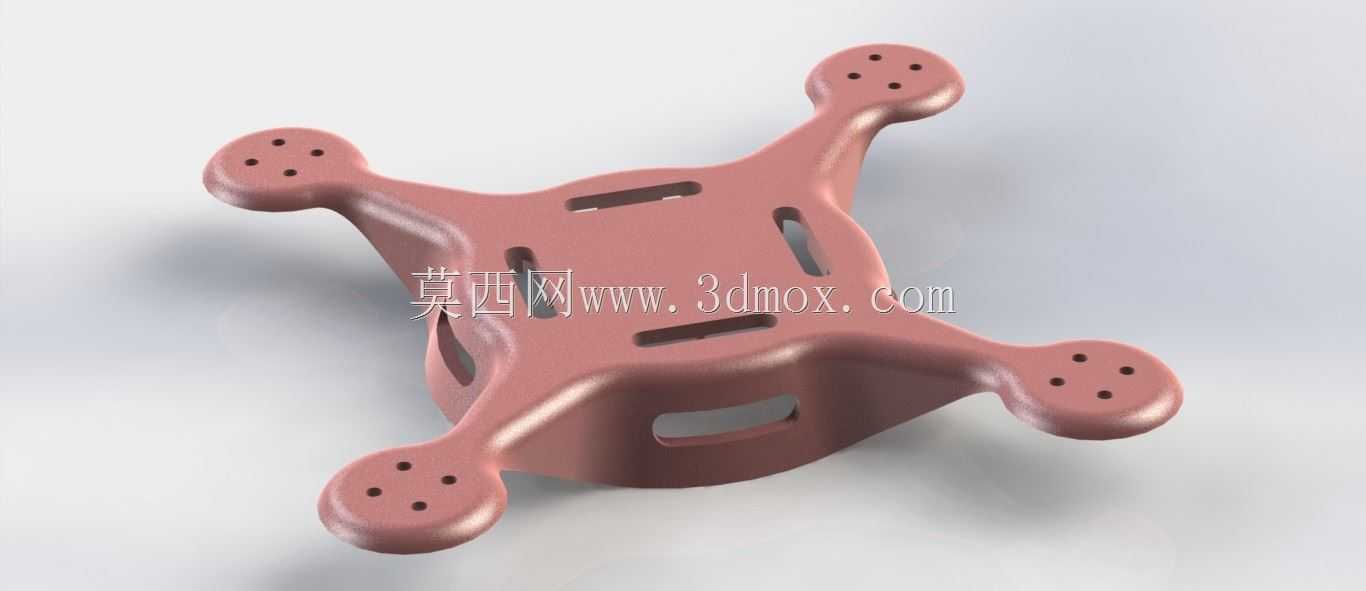

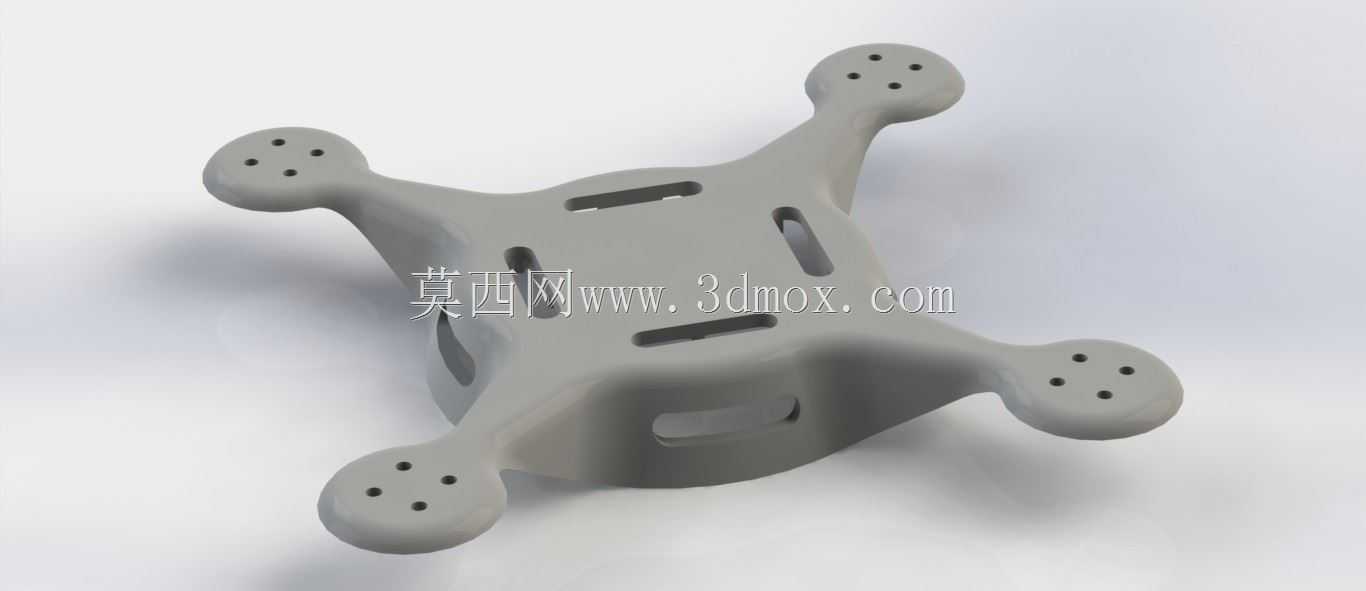

　　这套四旋翼机架结构围绕小型航拍与巡检飞行器的承载需求展开，整体采用X型四臂对称布局，机臂末端预留电机安装孔位，每个臂端设置四个均布固定孔，可直接匹配主流微型无刷电机的安装法兰，孔位间距按照常用22系列电机底座尺寸标定，保证电机输出轴与机臂轴线垂直，降低桨叶动平衡偏差带来的振动。

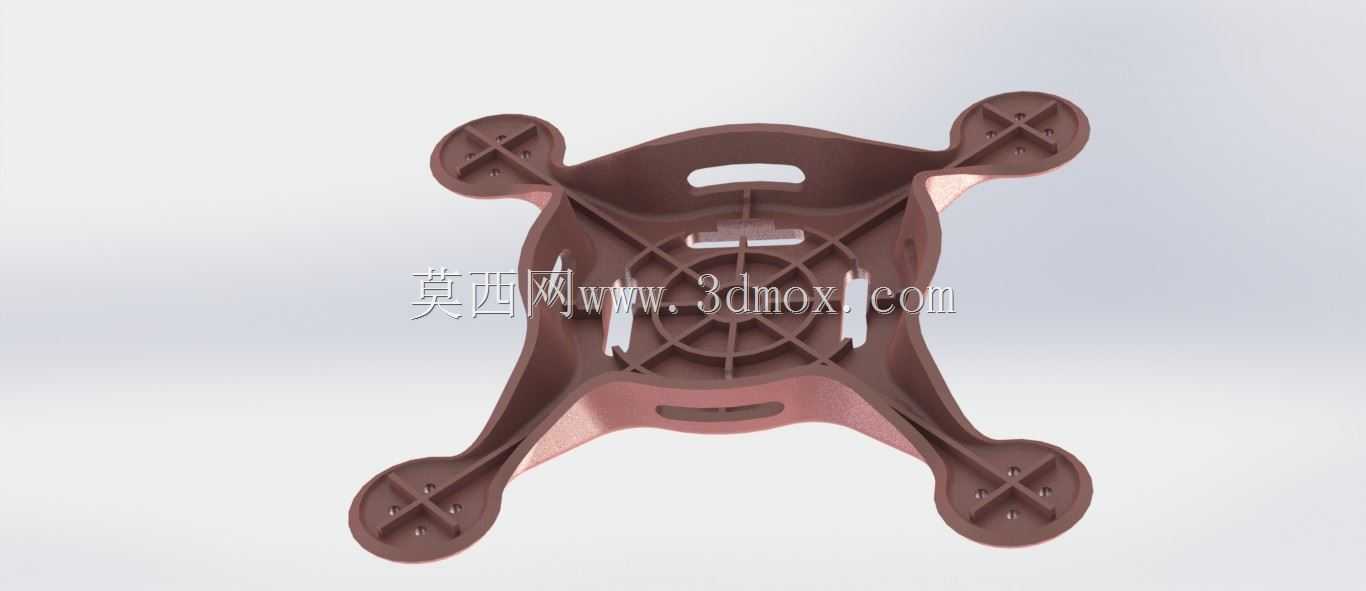

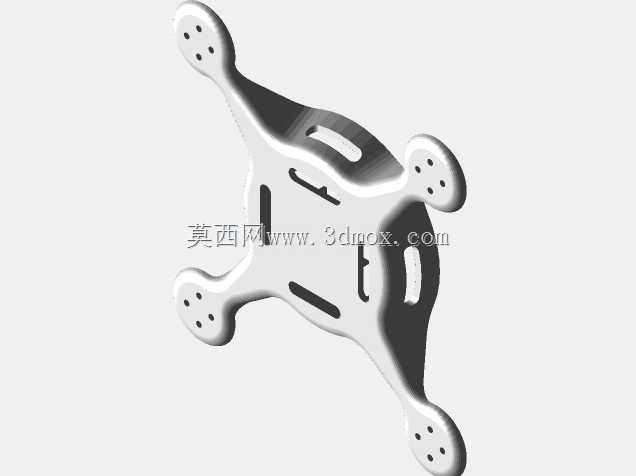

　　机架主体采用一体化流线型壳体造型，机身中部为飞控、电池与电调的容纳腔体，腔体四周开设多处矩形镂空窗口，这些窗口一方面用于飞控板、电调的散热通风，避免长时间飞行时功率器件积热，另一方面作为走线通道，方便电源信号线从机身内部沿机臂走向电机，减少外露线材的风阻与磕碰风险。机身底部预留凸起的电池仓轮廓，可贴合放置锂聚合物电池，重心集中在整机几何中心附近，有利于飞行姿态稳定。

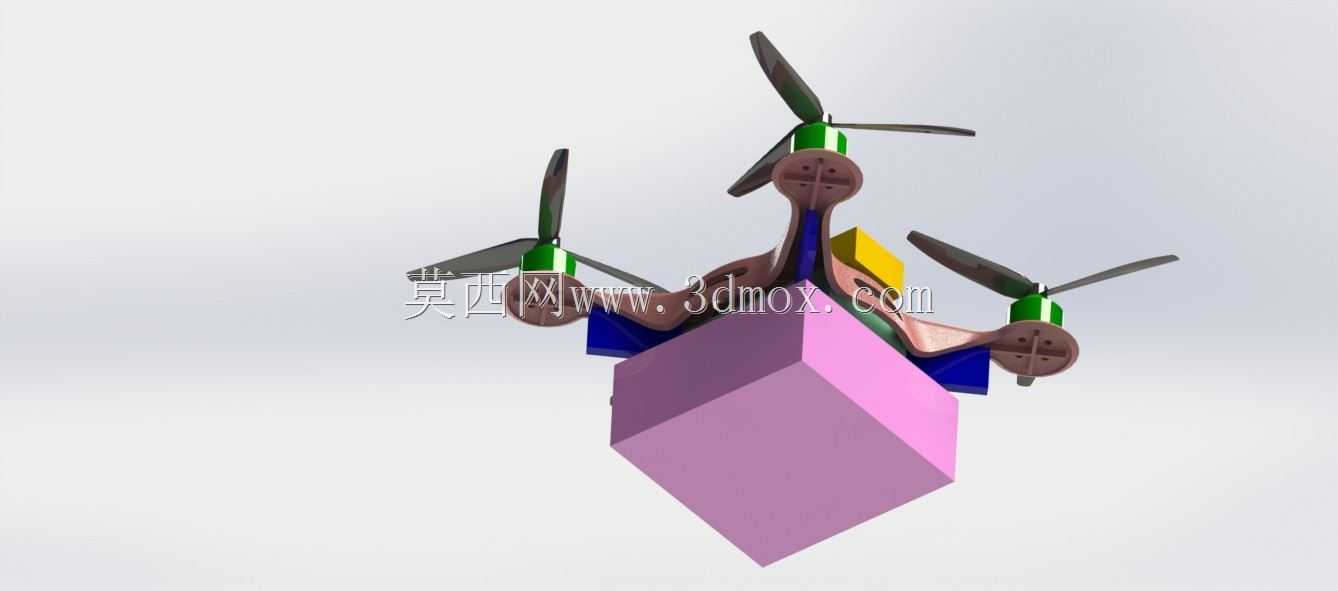

　　从安装边界来看，四臂呈放射状向外延展，臂端电机座平面与机身顶面保持同一高度基准，保证四个螺旋桨处于同一旋转平面，避免升力不均。机臂与机身衔接处做了圆滑过渡加厚处理，在不显著增加重量的前提下提升抗弯刚度，应对起降冲击与飞行中的气动载荷。机架上表面平整，可挂载飞控主控板、GPS模块与减震云台，底部空间则留给电池绑扎与起落架装配。

　　设计思路上重点做了拓扑优化，在受力较小的区域大量去除材料，仅保留电机座到机身核心的传力路径，使整体重量控制在轻量化区间，这对小型多旋翼的续航与载荷能力尤为关键。对称结构也让整机转动惯量分布均衡，配合飞控的PID调节能够获得较好的悬停稳定性。

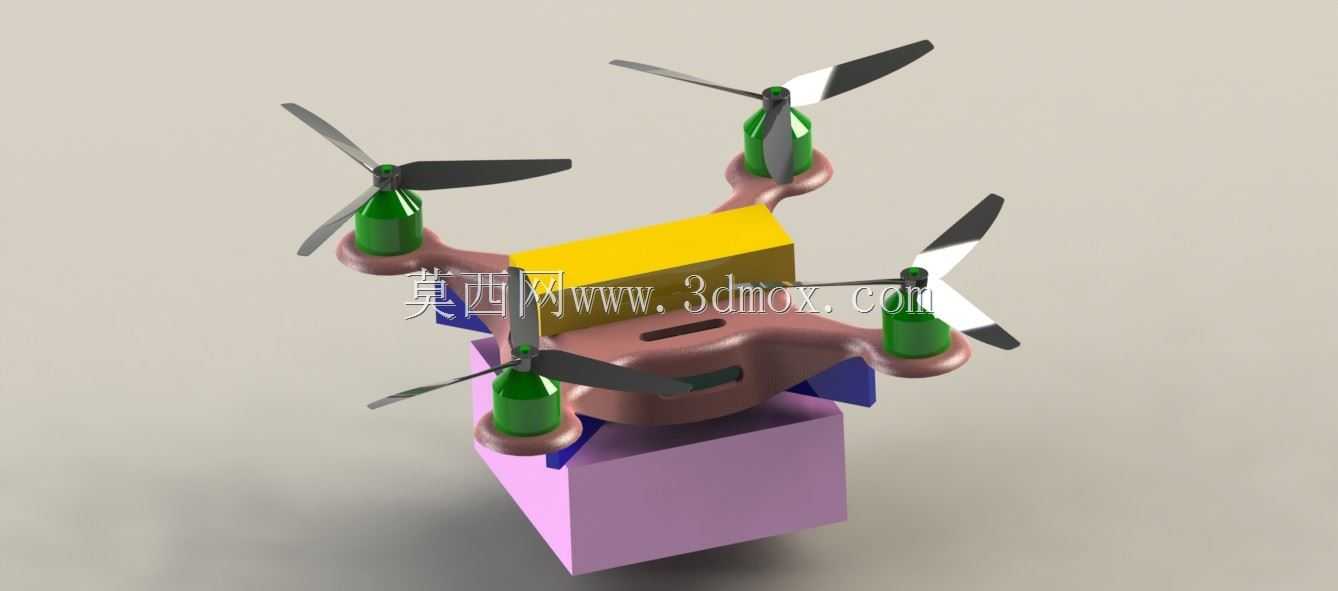

　　实际应用场景中，这类机架适用于室内外低空航拍、园区巡检、教学实验与航模改装，工程师可在此基础上选配螺旋桨、电调和飞控完成整机装配。建模时需重点核对电机孔位、腔体内部器件间隙以及臂展尺寸与桨叶直径的匹配，确保相邻螺旋桨旋转时不发生干涉，同时为电池更换和线材维护留出足够操作空间。
