便携蓝牙GPS追踪定位终端结构设计

　　这款定位终端的结构设计，首先围绕随身追踪的实际使用场景做了全维度考量，日常使用中这类设备常被用于随身物品防丢、户外行程位置回溯、小型移动资产的位置监控，也可适配特殊场景下的近距离位置感知需求，因此结构设计上优先控制了整体外廓尺寸，整体采用类半球的弧面造型，最大直径控制在45mm以内，整体高度不超过28mm，单手握持时可以完全贴合掌心弧度，放置在背包侧袋、衣物口袋甚至粘贴在物品表面时，不会产生突兀的凸起，也不会因为尖锐棱角勾挂织物或其他物体。

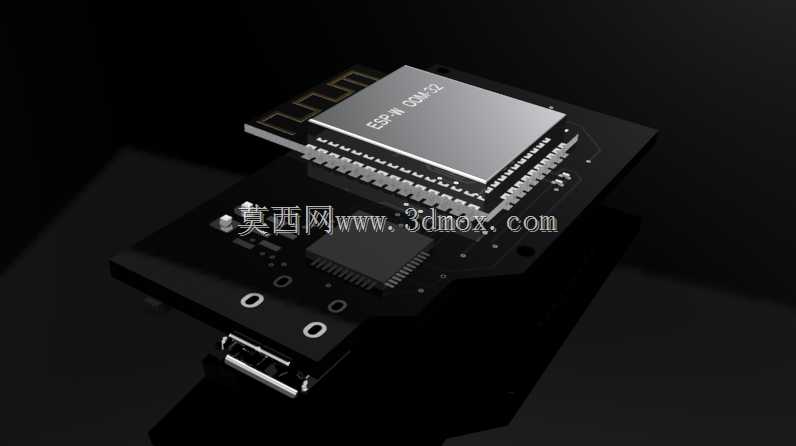

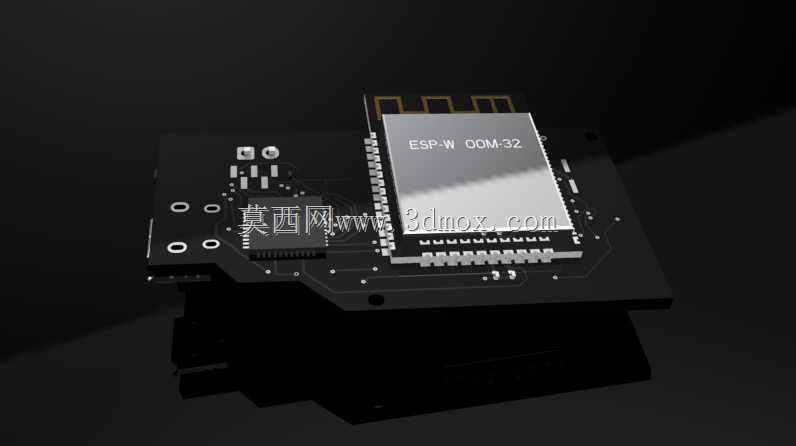

　　从功能实现的结构逻辑来看，设备内部需要集成GPS接收天线、蓝牙通讯模块、纽扣式供电单元以及状态指示组件，设计时将信号接收相关的元件全部布置在弧面顶部的区域，外壳对应位置采用低信号屏蔽的工程塑料材质，避免金属构件对卫星信号、蓝牙传输信号造成衰减，保证在开阔环境下的定位响应速度，以及蓝牙连接的有效传输距离。底部区域设计为平面安装基准面，预留了薄型双面胶粘贴的定位槽，也可适配卡扣式安装座，既可以直接粘贴在被追踪物体的平整表面，也能通过卡扣快速固定在背包织带、设备支架等位置，安装边界兼容曲面、平面两种常见附着场景，不需要额外打孔破坏被安装物体的原有结构。

　　外壳的分模线设置在半球弧面与底部平面的衔接位置，采用止口式配合结构，配合一圈薄型硅橡胶密封圈，可以实现日常泼溅、短时间淋雨场景下的防护能力，满足户外使用的基本环境适应性要求。顶部的状态指示灯开孔做了内凹式设计，指示灯采用漫散射导光结构，既可以在设备工作时清晰显示定位状态、蓝牙连接状态，又不会因为灯光直射造成不必要的视觉干扰，同时导光柱与外壳之间做了密封胶填充，避免水汽从开孔位置渗入设备内部。

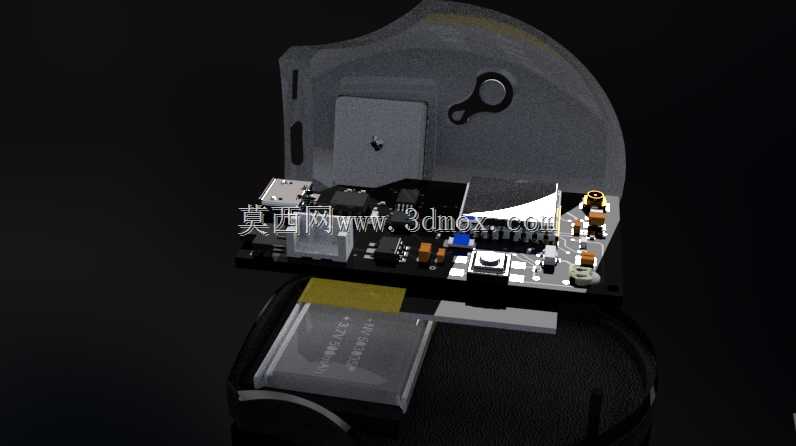

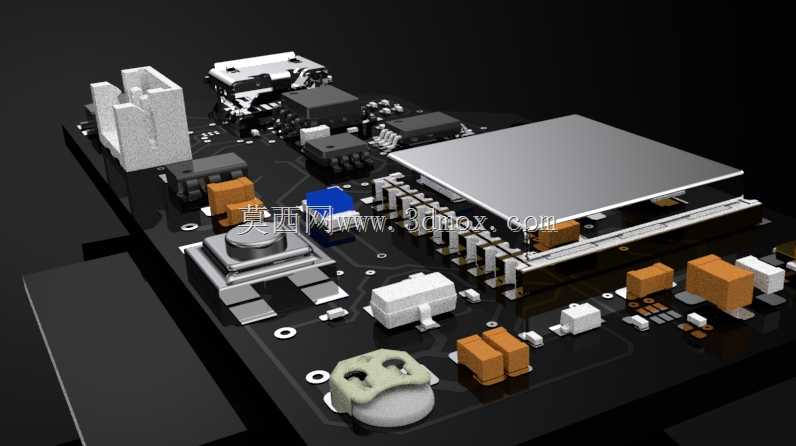

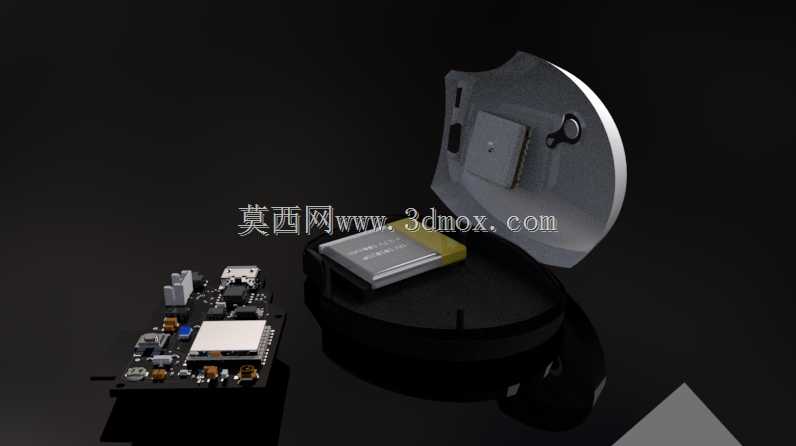

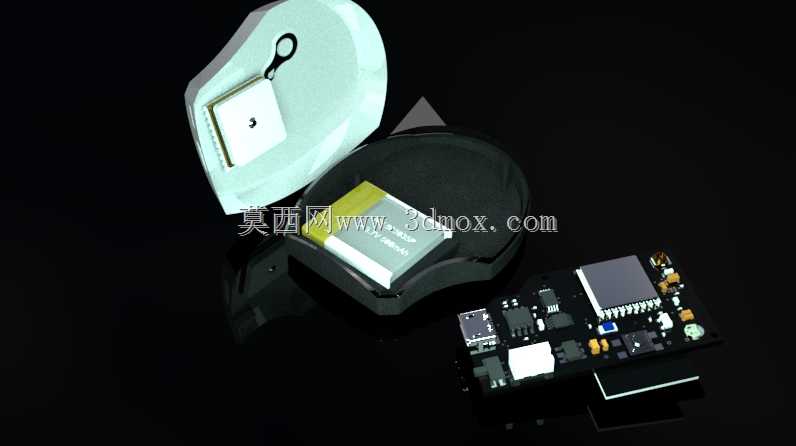

　　内部的结构支撑采用分层式设计，最下层为电池仓，采用卡扣式固定结构，不需要额外螺丝即可固定供电单元，方便后期维护更换；中间层为电路板安装位，设置了三个定位柱与两个螺丝固定柱，保证电路板在受到冲击、振动时不会出现位移，避免元件引脚脱焊；上层为天线避让空间，没有设置任何金属加强筋，保证信号传输路径无遮挡。设备的功能按键设置在侧面弧面的位置，按键采用一体式硅胶按键，与密封圈一体成型，按键的触发行程控制在0.8mm，既可以避免日常挤压造成误触发，又能保证按压时的清晰反馈。

　　在实际使用场景中，这类设备不需要复杂的布线安装，通过蓝牙与手持终端配对后，即可在配套应用中查看实时位置、移动轨迹，当被追踪物体超出蓝牙设定的连接范围时，终端与配对设备会同步发出提示，实现近距离防丢提醒；在蓝牙连接范围外，设备会自动记录定位数据，待重新进入连接范围后同步历史轨迹，满足短距离防丢与中距离轨迹记录的双重需求。结构设计时充分考虑了日常使用中的跌落场景，外壳弧面的过渡圆角全部做了R3以上的圆弧处理，跌落时可以通过弧面分散冲击力，内部电路板与电池之间设置了0.5mm厚的缓冲泡棉层，可承受1.2米高度自由跌落至水泥地面的冲击，不会出现内部元件损坏、外壳开裂的问题。

　　设备的整体重量控制在25g以内，即使长期粘贴在轻便物品上，也不会增加过多的负重负担，外壳表面采用细磨砂纹理处理，既可以避免日常使用中残留指纹、划痕，也能提升手持时的摩擦力，减少滑落的概率。底部的粘贴区域做了细咬花处理，提升双面胶与外壳的粘接强度，避免长期使用后出现设备脱落的情况。针对不同的安装需求，底部还预留了挂绳孔的结构位置，可以穿入细挂绳，将设备悬挂在钥匙串、宠物项圈等位置，拓展使用场景。

　　从结构设计的合理性来看，整个设备的装配流程不需要复杂的工装，所有零部件均可通过手工装配完成，外壳仅用两颗自攻螺丝即可完成固定，生产装配效率较高，后期维修时也可以快速拆开外壳更换内部元件，降低维护成本。内部走线全部通过壳体上的走线槽固定，避免装配时线材被外壳夹伤，也防止长期使用中线材晃动造成的接触不良问题。天线区域的外壳壁厚控制在1.2mm，在保证结构强度的前提下尽可能降低壁厚对信号的衰减，其他区域的外壳壁厚控制在1.8mm，平衡整体重量与结构抗变形能力。
