现代双层玻璃围护小型模块化建筑结构设计

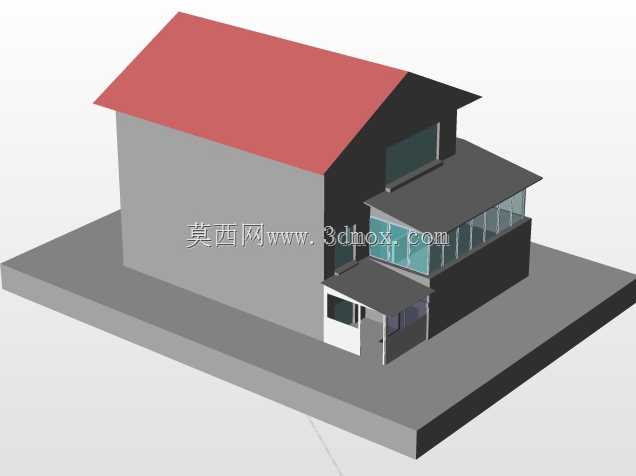

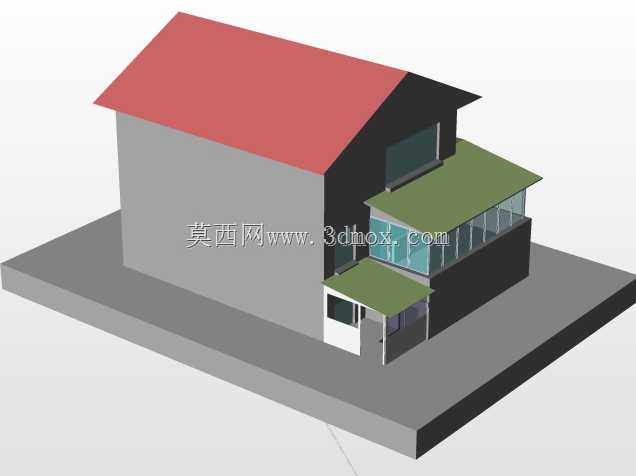

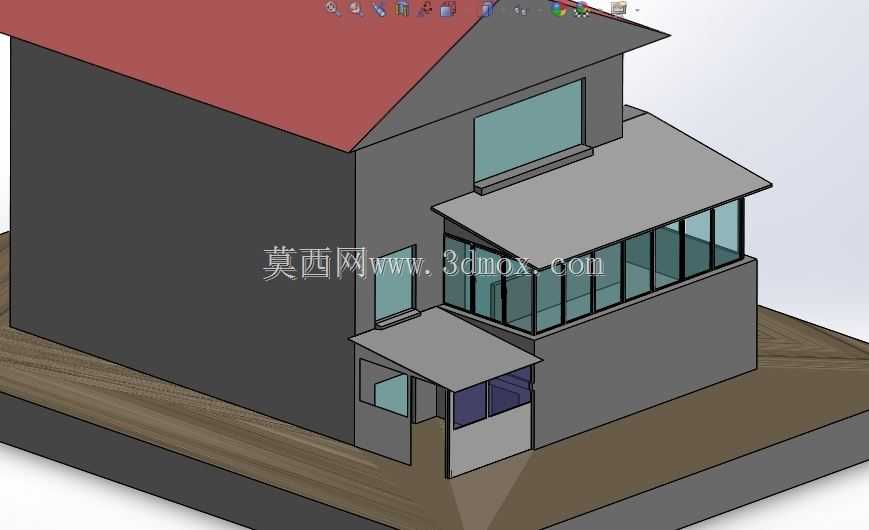

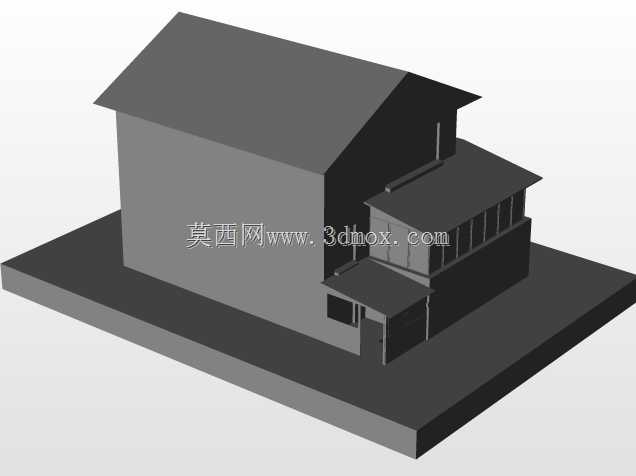

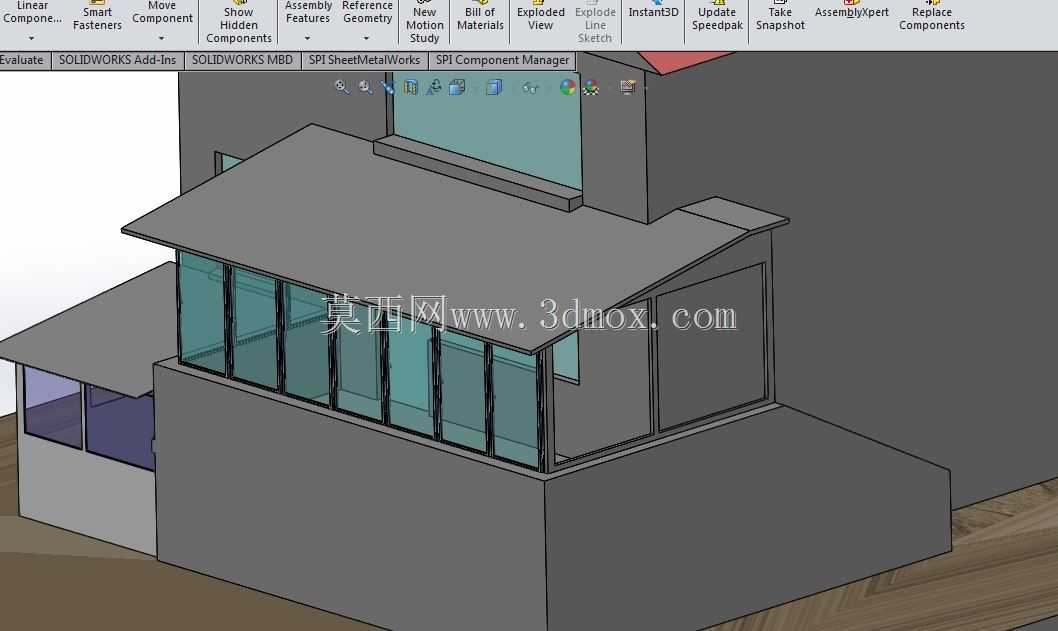

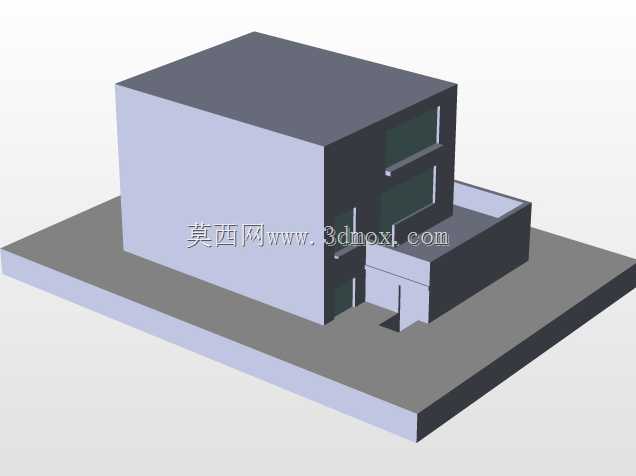

　　这款小型双层建筑结构的设计，最初是针对城郊小型服务站点、园区临时值守点位这类场景做的方案，这类点位往往需要兼顾值守人员的基础办公空间与对外的展示、接待功能，同时要求施工周期短、现场装配难度低，不需要复杂的现场浇筑作业。从结构分层来看，下层主体采用实心围护结构，主要承担设备存放、储物以及基础值守的功能，围护墙体的厚度预留了常规保温层的安装空间，适配多数温带地区的户外使用需求，墙体底部预留了与预制基础连接的安装孔位，孔位间距按照常规预制混凝土块的模数设置，现场安装时不需要额外打孔调整，直接通过膨胀螺栓即可完成固定，安装边界预留了150mm的调节余量，可适配现场基础±10mm的平整度误差。上层向外延伸的悬挑部分是整个设计的核心功能区，

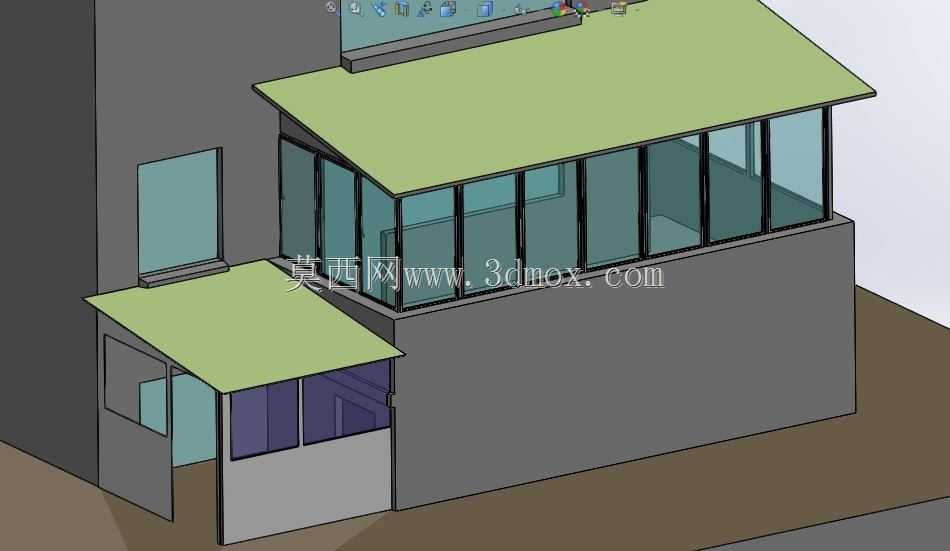

　　整面采用多格分段式玻璃围护，玻璃分格的尺寸按照常规钢化玻璃的量产规格设置，单块玻璃宽度控制在600mm，高度控制在1200mm，不需要定制特殊尺寸的玻璃，大幅降低后期的物料采购与更换成本，玻璃与框架的连接槽预留了8mm的密封胶打胶空间，同时设置了隐形的排水导槽，可将玻璃面的雨水直接导至建筑侧面的排水孔，避免雨水顺着墙体流到下层围护结构表面造成污渍残留。悬挑部分的底部做了斜向的收边处理，一方面是优化悬挑结构的受力传递路径，将上层的荷载更均匀地传递到下层的承重墙体上，减少悬挑端部的下挠变形，另一方面斜向收边也能避免悬挑底部积灰积水，降低后期的维护清洁难度。建筑顶部的围护结构做了高低错落的设计，较高的部分预留了空调外机、

　　小型通讯设备的安装位置，安装点位预设了固定螺栓孔与走线通道，不需要后期在屋面打孔破坏防水层，较低的屋面部分做了1.5%的找坡，配合屋面边缘的滴水线设计，可快速排走屋面雨水，避免积水渗漏。从整体安装边界来看，整个建筑的占地尺寸控制在3.2m×2.4m，整体运输时可作为一个整体模块通过普通货运车辆运输，不需要拆分运输，现场吊装仅需要小型叉车或者2吨级的吊机即可完成就位，就位后仅需要接好水电管线即可投入使用，整体现场施工周期可控制在4小时以内。在结构受力校核阶段，针对上层悬挑部分做了1.5kN/㎡的活荷载校核，可满足3-4人同时在悬挑区域停留的需求，玻璃围护部分的抗风压等级按照内陆地区常规10级风的荷载标准设计，

　　可适配国内大部分非沿海台风区的户外使用场景。玻璃框架与主体结构的连接采用可拆卸的螺栓连接方式，后期如果玻璃出现破损，仅需要拆下对应分格的压条即可更换玻璃，不需要破坏整体围护结构，维护难度远低于常规的固定玻璃窗设计。下层的实心围护部分预留了一个标准尺寸的入户门安装位，门的尺寸按照常规民用入户门的规格设置，可直接采购成品门安装，不需要定制特殊尺寸的门体，进一步压缩整体的建造成本。建筑内部的上下层之间预留了走线桥架的安装空间，强电、弱电线路可分开布设，避免信号干扰，同时下层空间预留了小型配电箱的安装位置，可直接接入现场的供电回路，不需要额外设置外置的配电设施。
