柔性膨胀式气动执行气缸结构设计

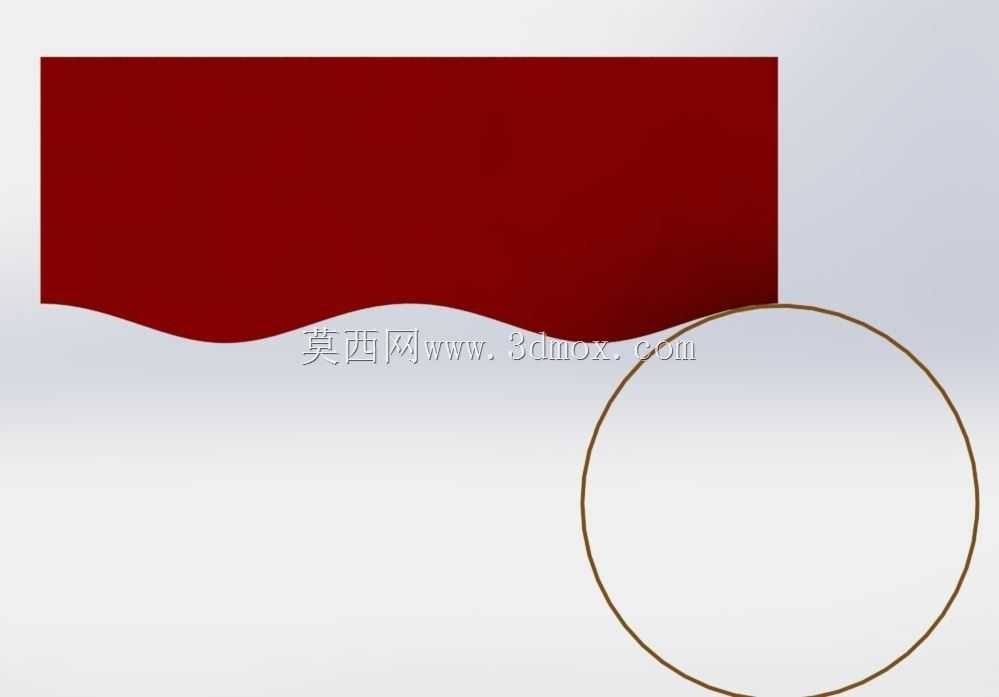

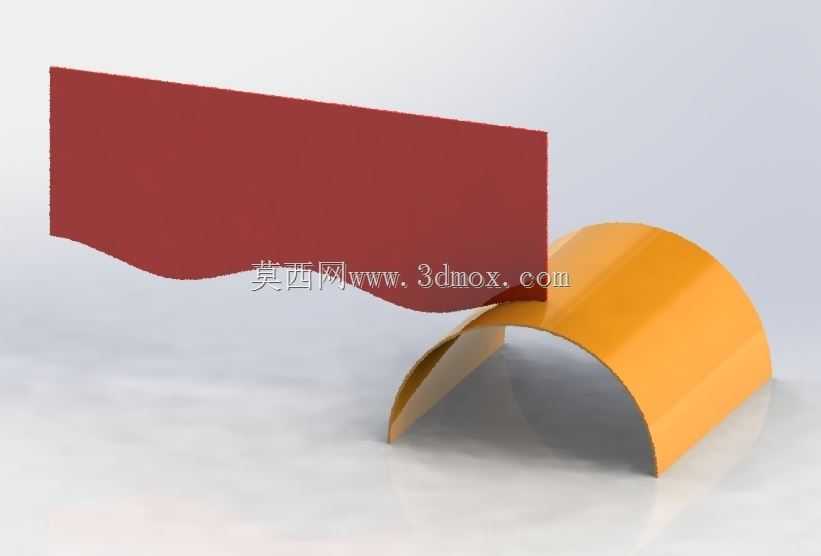

　　在轻工包装、易碎物料转运、薄壁件工装夹持这类对接触压力敏感的作业场景里，传统刚性活塞气缸的硬接触输出很容易造成工件表面压痕、薄壁件变形甚至脆性物料碎裂，这类工况下柔性膨胀气缸的适配性远高于常规刚性执行元件。这款膨胀气缸的核心设计逻辑是放弃传统金属活塞的刚性往复结构，采用弹性复合材质作为膨胀做功主体，通过压缩空气充入弹性腔体后产生的均匀形变来输出推力或者抱紧力，整个做功过程中接触表面的压力分布均匀，不会出现刚性接触的应力集中点。从结构布局来看，这款气缸的主体分为弧形弹性膨胀腔体与刚性安装基座两部分，弧形腔体的初始形态为半圆弧薄壁结构，壁厚根据输出压力需求做了梯度设计，腔体两端做了密封压合结构，直接与基座上的气路接口连通，

　　不需要额外加装活塞密封圈，从根源上减少了常规气缸密封圈磨损导致的漏气故障点。安装边界上，基座部分预留了平直安装面，可直接通过螺栓固定在工装基板或者设备机架上，安装孔位的间距适配常规气动元件的安装孔距标准，不需要重新设计转接板就能直接替换部分场景下的薄型气缸。在功能特性层面，这款膨胀气缸的输出力随充气压力线性变化，可通过调压阀精准控制接触压力，最小可控压力能达到0.02MPa，适合夹持厚度0.1mm级别的薄壁薄膜、玻璃镜片、陶瓷胚件这类易损工件；当腔体充气膨胀时，弧形面会逐步舒展抬升，既可以作为顶升元件完成薄型物料的抬升分料，也可以成对布置在工件两侧，通过两个弧形腔体的对向膨胀完成圆柱类、不规则外形工件的柔性抱紧，

　　相比气爪的固定行程夹持，它的自适应范围更宽，不需要根据工件外径频繁更换夹爪。设计过程中重点考虑了弹性腔体的疲劳寿命，腔体材质选用了耐屈挠的复合橡胶材质，反复充放气的屈挠次数能满足工业场景下的高频作业需求，气路接口做了快插式结构设计，现场接气时不需要额外加工螺纹，直接插入标准气动气管就能完成气路连接。在实际产线应用中，这类膨胀气缸常被用在软袋包装的物料推送上，因为软袋包装外形不规则，刚性推板很容易推偏或者刮破包装袋，而膨胀气缸的柔性接触面能完全贴合软袋的表面轮廓，推送过程中不会出现局部应力集中刮破包装袋的情况；在3C行业的屏幕转运工位，它也可以作为柔性支撑元件，在屏幕下方充气抬升时，整个支撑面均匀受力，

　　不会像刚性顶针那样顶伤屏幕的背光层。外形尺寸上，这款气缸的初始状态下弧形腔体的圆弧半径适配常见的小直径工件夹持需求，整体横向安装尺寸紧凑，不会占用过多的工装安装空间，在排布多工位夹持工装时，可以缩小工位间距提升设备的整体排布密度。和常规的薄膜气缸不同，这款膨胀气缸的弧形结构在收缩状态下不会占用垂直方向的过多空间，适合安装在空间局促的料仓下方作为分料顶升元件，当料仓里最下层的工件需要分离时，气缸充气膨胀抬升工件，和上层工件形成间隙后，分料插板就能顺利插入完成分料，整个过程没有刚性冲击，不会碰伤工件边缘。气路设计上，腔体内部没有多余的流道结构，充放气的响应速度快，在高频分料的工况下也能跟得上产线的节拍，不会出现动作滞后的情况。密封结构采用了整体压合式密封，没有动密封件，长期使用不会因为密封圈磨损出现压力下降的问题，维护成本远低于常规的活塞式气缸，只需要定期检查腔体表面是否有尖锐物划伤即可，不需要定期更换密封件。在薄壁管材的切割工位，这类膨胀气缸还可以作为内撑夹具使用，将收缩状态的气缸伸入管材内部，充气后腔体膨胀均匀撑住管材内壁，切割过程中管材不会出现夹扁变形，切割端口的圆度能得到很好的保证，相比传统的三爪内撑卡盘，它的撑持力均匀，不会在薄壁管内壁留下卡爪压痕，尤其适合不锈钢薄壁管、塑料管材的加工夹持场景。
