手动操作小型剪式升降支撑结构设计

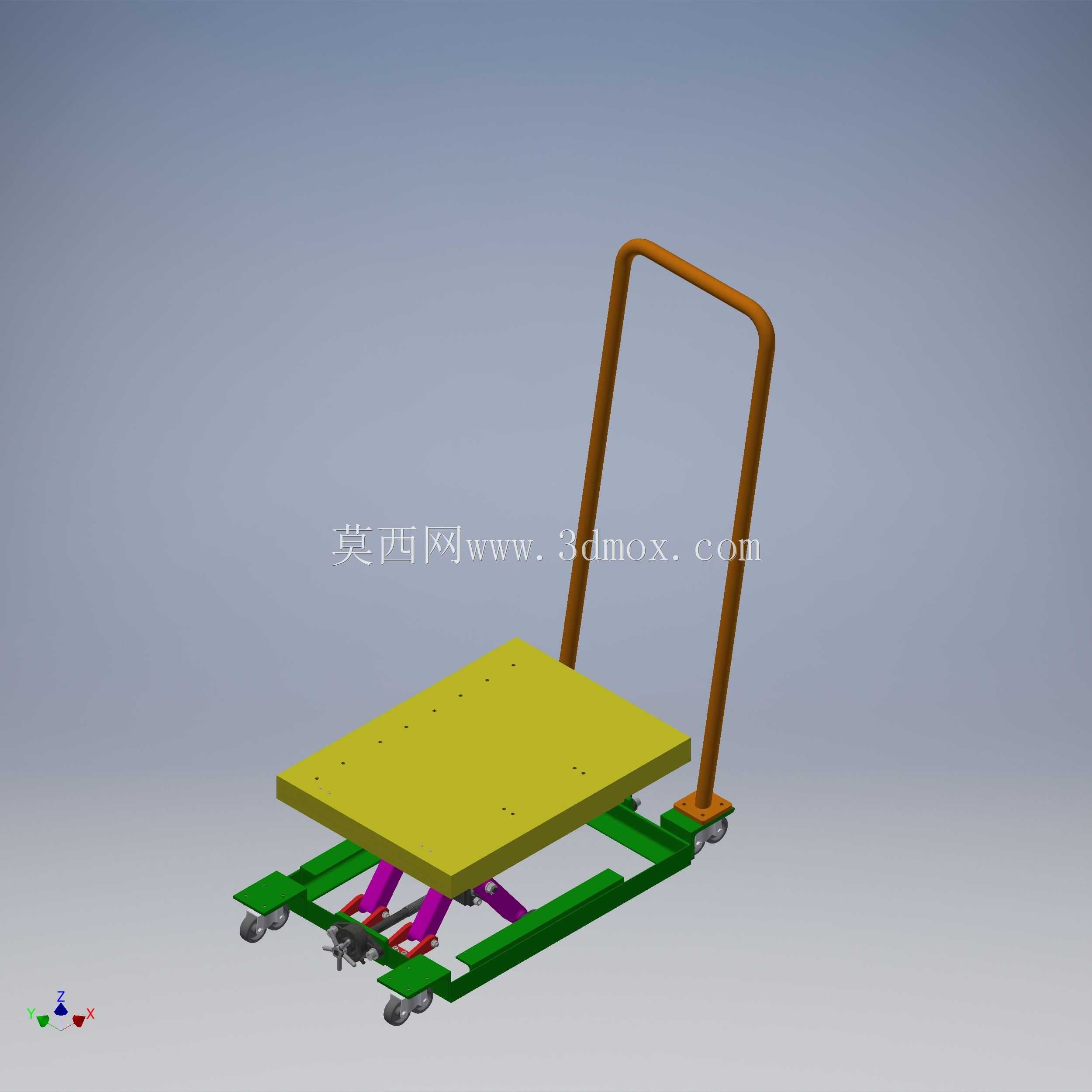

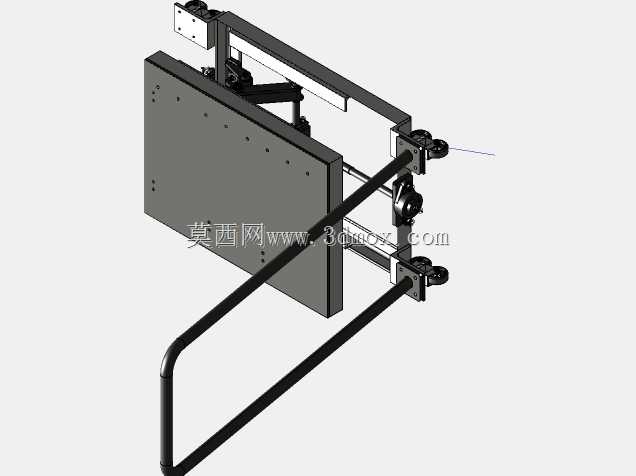

　　在车间工位物料转运、小型工装高度适配、电子装配线工位高度调节这类需要小范围垂直举升的场景里，大吨位液压升降台往往存在安装空间冗余、动力配套复杂、维护成本偏高的问题，这款手动操作的剪式升降支撑结构，正是针对这类轻载、小行程、无外接动力的使用需求开发的结构方案。从结构组成来看，整套装置采用平行剪叉臂作为核心传力构件，剪臂之间通过销轴铰接形成可折叠的平行四边形连杆机构，依靠手动操作的施力端带动剪臂夹角变化，实现顶部承载平台的垂直升降动作，没有额外的液压站、气动管路或者电动驱动组件，完全依靠机械结构的力传递完成举升，适配没有动力源的零散工位、临时作业点的高度调整需求。设计过程中优先考虑了结构的刚性冗余，剪臂采用矩形截面型钢加工，

　　铰接销轴选用调质处理的中碳钢材质，避免长期反复折叠出现销轴变形、剪臂侧弯的问题，承载平台表面预留了阵列排布的安装螺纹孔，可以直接固定工装夹具、待加工工件或者小型检测设备，不需要额外加工转接板，减少现场安装的适配工作量。从安装边界来看，整套结构完全收回时的整体高度控制在较低区间，能够塞入设备底部、工作台下方的狭窄空间，不会占用过多的工位存储面积，完全伸出时的举升行程覆盖常规工位作业的高度调节范围，满足坐姿作业到站姿辅助作业的高度切换需求。手动操作端采用弯折成型的长力臂手柄，利用杠杆原理降低操作时的施力大小，操作人员不需要施加过大的作用力就可以完成平台的升降调整，操作端的铰接位置设置了阻尼限位结构，

　　升降到目标高度后可以依靠结构自锁保持位置，不需要额外插销或者锁止机构，避免作业过程中平台意外下落引发安全问题。结构的侧方设置了导向限位组件，剪臂伸缩过程中沿着固定导轨的轨迹运动，避免升降过程中平台出现横向偏移、卡滞的问题，导向件采用耐磨自润滑材质，长期使用不需要频繁加注润滑脂，降低日常维护的工作量。在实际应用中，这类手动剪式结构除了作为独立的小型升降台使用，还可以集成到自动化生产线的接驳工位、检测设备的高度调整基座、仓储环节的轻型物料举升辅助装置中，相比电动、液压驱动的升降设备，它的结构组成更简单，故障点仅集中在铰接销轴位置，日常只需要定期检查销轴的磨损情况就可以维持正常运行，适合对设备可靠性要求高、维护条件有限的作业场景。

　　设计时对剪臂的铰接点位置做了多轮迭代优化，将力的传导路径做了直线化处理，避免铰接点出现应力集中的问题，在额定负载下，剪臂的最大变形量控制在允许的精度范围内，保证承载平台升降过程中的平面度，不会因为结构变形导致放置的工件、工装出现倾斜滑落的问题。整套结构的安装基准统一在底部的安装框架上，底部框架预留了与地面、设备基座连接的固定孔位，可以通过螺栓直接固定在指定位置，也可以在底部加装脚轮作为移动式升降作业平台使用，适配不同场景的安装使用需求。
