导轨式液压升降作业平台结构设计

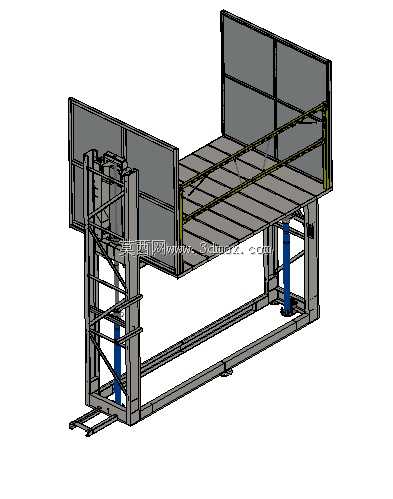

　　这款导轨式液压升降作业平台的三维结构，核心面向厂区固定工位的物料垂直转运、设备高位检修作业场景，区别于移动式升降设备，它采用落地式底架安装方式，不需要额外开挖深基坑，仅需在安装位置做混凝土地面找平处理，适配层高3-8米的常规工业厂房、仓储库区的垂直输送需求，也可用于生产流水线不同高度工位间的工件中转，替代传统人工攀爬、叉车举升的高位作业模式，降低高位作业的坠落风险与物料转运的磕碰概率。从结构组成来看，设备主体采用型钢焊接的框架式结构，底部是两根平行的纵向承载底梁，底梁上预设地脚安装孔，可通过膨胀螺栓与混凝土地面刚性固定，底梁两端延伸出的支撑段可分散设备满载时的地面压强，避免长期使用出现基础沉降。

　　两侧竖直布置的双立柱导轨架采用矩形钢管焊接成型，导轨架内侧加工有导向槽，与升降平台两侧的导向滑块配合，保证平台升降过程中不会出现横向偏移、侧倾问题，单根导轨架的直线度公差控制在千分之一以内，避免升降过程出现卡滞。举升执行元件采用双作用液压油缸，油缸竖直布置在导轨架内侧与底架的连接位置，油缸活塞杆顶端与升降台架的底部铰接，通过液压系统驱动活塞杆伸缩，带动平台沿导轨做垂直升降动作，油缸旁配套设置有液压锁与防爆阀，即便液压管路出现意外破损，平台也能即时锁止在当前位置，不会出现自由下坠的安全隐患。平台台面采用花纹钢板拼接的格栅式结构，台面四周设置有可翻转的防护栏板，栏板高度符合工业高空作业的防护标准，平台靠近导轨的一侧设置有安全挡块，

　　当平台上升到最高限位位置时，挡块与导轨架顶端的限位缓冲块接触，触发行程开关切断液压动力输入，避免超程冲顶。设备的动力单元集成安装在底架一端的预留安装位，包含液压泵站、控制阀组、接线端子排，不需要额外外置动力柜，外接三相电源即可完成调试，液压泵站的油箱容积匹配油缸最大行程的容油量，同时预留足够的散热空间，避免连续升降作业时油温过高导致密封件老化加速。从设计思路上，这款设备优先考虑了结构的冗余承载能力，所有承载型钢的选型都按照额定载荷的1.5倍做强度校核，焊接位置采用满焊工艺处理，关键受力节点额外增加加强筋板，避免长期交变载荷下出现焊缝开裂问题。导向滑块采用耐磨尼龙材质，相比金属导向件噪音更低，且不需要频繁加注润滑油，后期维护成本更低，

　　滑块与导轨的间隙设计为2-3mm，既保证升降顺畅，又不会出现过大的晃动量。安装边界方面，设备的宽度方向尺寸适配常规1.2-2米的通行通道，长度方向可根据实际作业需求调整台面尺寸，最小安装宽度仅需比设备本体宽度多预留200mm的安装操作空间，不需要对厂房原有结构做破坏性改造。在实际使用场景中，这类设备常安装在仓库的二层阁楼货架旁，用于将地面的整箱物料输送到二层存储区，也可安装在生产车间的设备旁，用于设备顶部的部件更换、日常检修作业，相比剪叉式升降平台，它的导轨架结构占用的地面空间更小，升降过程的稳定性更好，适合固定点位的高频次升降作业。结构建模过程中，所有的型材连接位置都预留了螺栓安装的操作空间，避免实际装配时出现螺栓无法拧紧的干涉问题，液压管路的走线沿导轨架内侧的线槽布置，既美观又能避免管路被物料剐蹭破损，电气线路同样采用穿管保护，所有的电气元件都满足工业环境的防尘要求，适配车间多粉尘、多油污的使用环境。平台的最低下降高度可控制在与地面齐平，方便手动液压车、周转小车直接推到平台台面上，不需要额外搭建斜坡过渡，提升物料转运的效率，台面的承载面做了防滑处理，即便台面有少量油污也能避免物料滑动。两侧的防护栏板在不需要时可以向下翻转放平，方便超长物料的临时放置，栏板上设置有安全插销，升起后插销自动锁止，避免作业过程中栏板意外落下。
