家用五叶送风风扇三维结构设计

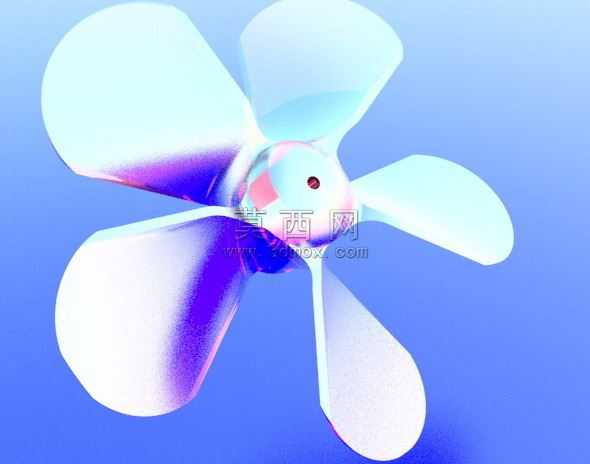

本作品为家用五叶送风风扇的三维设计模型，建模过程围绕风扇的核心送风功能展开，经过多轮结构验证与参数调整完成最终方案。建模初期首先确定扇叶的基础轮廓，参考成熟家用风扇的气动布局，先绘制单个叶片的截面翼型曲线，通过调整翼型的弦长、扭转角度与安装倾角，保障叶片旋转时能够稳定切割气流，避免产生紊流与异常风噪。完成单个叶片的曲面建模后，通过圆周阵列命令生成均匀分布的五片扇叶，五叶布局相较于传统三叶结构能够有效降低单叶负载，让送风气流更加柔和均匀，同时减少旋转过程中的动平衡偏差，降低运行震动。扇叶与中心轮毂的连接部位做了平滑过渡处理，既避免应力集中提升结构强度，也能减少轮毂位置的气流扰流，提升整体送风效率。中心轮毂部位预留了电机轴安装孔与定位卡槽，结构尺寸匹配常规家用风扇的驱动电机输出轴，保障模型具备实际生产参考价值。材质渲染阶段，扇叶部分采用半透明哑光塑料材质，模拟常用AS工程塑料的质感，调整材质的透光率与粗糙度参数，还原真实扇叶的柔光视觉效果，轮毂部分采用亮面硬质塑料材质，与扇叶形成材质层次区分，背景采用淡蓝色渐变烘托产品的清爽属性。设计过程中经过多次参数试错调整，最初的叶片扭转角度过大导致气流导向偏差，后续通过逐段调整叶片从根部到梢部的扭转角梯度，让气流能够沿着叶片曲面顺畅导向正前方，同时优化了叶片边缘的圆角处理，避免锐边切割气流产生高频噪音。整体模型结构完整，各部件衔接逻辑合理，既还原了家用五叶风扇的外观特征，也兼顾了内部结构的装配合理性，能够用于风扇结构教学、产品外观方案参考以及3D打印验证等场景，为同类送风叶轮的设计提供可参考的建模思路与参数逻辑。
